受注終了情報
------------------------------ Tab2 showing ------------------------------
仕様
国内用
| 種類 | 負圧 | 正圧 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| -101kPaタイプ | 100kPaタイプ | 1MPaタイプ | ||||||||
| 標準 タイプ | 軽量 タイプ | IP67 タイプ | 標準 タイプ | フラット タイプ | IP67 タイプ | 標準 タイプ | フラット タイプ | IP67 タイプ | ||
| 型式名 | DP2-20Z | DP2-80Z | DP2-60Z | DP2-21Z | DP2-41Z | DP2-61Z | DP2-22Z | DP2-42Z | DP2-62Z | |
| 圧力の種類 | ゲージ圧 | |||||||||
| 定格圧力範囲 | 0～-101.3kPa | 0～100.0kPa | 0～1.000MPa | |||||||
| 設定圧力範囲 | 5.1～-101.3kPa | -5.0～100.0kPa | -0.050～1.000MPa | |||||||
| 耐圧力 | 490kPa | 1.47MPa | ||||||||
| 適用流体 | 非腐食性気体 | |||||||||
| 電源電圧 | 12～24V DC+10/-15% リップルP-P10%以下 | |||||||||
| 消費電流 | 50mA以下 | |||||||||
| 比較出力 (比較出力1、比較出力2) | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下(比較出力-0V間) ・残留電圧：1V以下(流入電流100mAにて)、 0.4V以下(流入電流16mAにて) | |||||||||
| 出力モード | ヒステリシスモード・ウィンドコンパレータモード・2出力モード・自動感度設定モードの4種類を装備 キー操作により1種類を選択 | |||||||||
| 応差 (ヒステリシス) | 1digit(但し、ヒステリシスモード使用時可変) | |||||||||
| 繰り返し精度 | ±0.2%F.S.±1digit以内 | |||||||||
| 応答時間 | 2.5ms以下 | |||||||||
| 短絡保護 | 装備 | |||||||||
| アナログ電圧出力 (注3) | 出力電圧：1～5V(定格圧力範囲にて) ゼロ点：1V±5%F.S.以内 スパン：4V±5%F.S.以内 直線性：±1%F.S.以内 出力インピーダンス：約1kΩ | |||||||||
| 表示 | 3 1/2桁赤色LED表示(サンプリング周期：約4回/秒) | |||||||||
| 表示圧力範囲 | 5.1～-101.3kPa | -5.0～100.0kPa | -0.050～1.000MPa | |||||||
| アナログバー表示 | 約10%F.S.ステップで表示 | |||||||||
| 動 作 表 示 灯 | 比較出力1 | 橙色LED (比較出力1 ON時点灯) | ||||||||
| 比較出力2 | 緑色LED (比較出力2 ON時点灯) | |||||||||
| 耐 環 境 性 | 保護構造 | 標準タイプ・フラットタイプ・軽量タイプ：IP40(IEC)、 IP67タイプ：IP67(IEC) | ||||||||
| 使用周囲温度 | -10～+50℃(但し、結露および氷結しないこと)、 保存時：-10～+60℃ | |||||||||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | |||||||||
| 耐電圧 | AC1,000V 1分間 充電部一括・ケース間 | |||||||||
| 絶縁抵抗 | DC500Vメガにて50MΩ以上 充電部一括・ケース間 | |||||||||
| 耐振動 | 耐久10～150Hz 複振幅0.75mm XYZ各方向2時間 | |||||||||
| 耐衝撃 | 耐久100m/s2(約10G) XYZ各方向3回 | |||||||||
| 温度特性 | -10～+50℃の使用周囲温度範囲にて +20℃のときの検出圧力の±1%F.S.以内 | |||||||||
| 圧力ポート | 標準タイプ・フラットタイプ・IP67タイプ：Rc(PT) 1/8めねじ、 軽量タイプ：M5めねじ | |||||||||
| 材質 | フロントケース：ABS、リアケース：PPS(ガラス繊維入)、LED表示部：アクリル 圧力ポートアタッチメント：亜鉛ダイカスト[軽量タイプはPOM(ガラス繊維入) 圧力ポートは黄銅(ニッケルメッキ)] 前面カバー(IP67タイプのみ)：ポリカーボネート | |||||||||
| ケーブル | 0.15mm2 5芯耐油キャブタイヤケーブル2m付(IP67タイプは5m付) | |||||||||
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100m (CEマーキング適合時は10m未満)まで延長可能 | |||||||||
| 質量 | 標準タイプ：本体質量約95g、フラットタイプ：本体質量約120g IP67タイプ：本体質量約370g、軽量タイプ：本体質量約70g | |||||||||
| 付属品 | DPX-02(圧力ポート用六角穴付プラグ)：1個(標準タイプのみ) | |||||||||
(注1)：指定のない測定条件は、使用周囲温度=+20℃です。
(注2)：国外用(圧力単位切換機能付タイプ)については、お問い合わせください。
(注3)：
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm

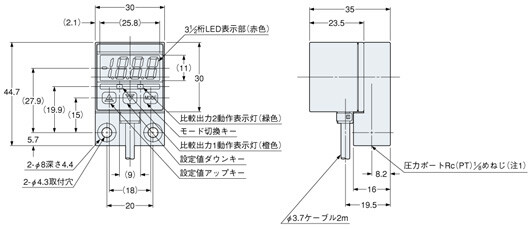

DP2-2口
標準タイプ
(注1)：北米用は、NPTF1/8めねじになります。
DP2-80(Z)
DP2-4口
フラットタイプ
(注1)：北米用はNPT1/8めねじ、欧州用はG(PF)1/8めねじになります。
DP2-6口
IP67タイプ
(注1)：北米用はNPT1/8めねじ、欧州用はG(PF)1/8めねじになります。
MS-DPX
標準タイプ用センサ取付金具(別売)
材質：SPCC(ユニクロメッキ)
M4(長さ6mm)ナベビス2本、バネ座金2枚付属
装着図
MS-DPX-4
標準タイプ用背面方向センサ取付金具(別売)
材質：SPCC(ユニクロメッキ)
M4(長さ6mm)ナベビス2本、バネ座金2枚付属
装着図
MS-DPX-2
DPX-04
標準タイプ用パネル取付具、前面保護カバー(別売)
装着図
材質：ポリカーボネート(前面保護カバー)
ナイロン6、SUS304(パネル取付具)
パネルカット寸法
(注1)：パネルの厚さは、1〜3.2mmとしてください。
