仕様
寸法図
ソフトウェア
使用上のご注意
受注終了
終了時期
2012年08月31日
| 項目 | 概略仕様 | ||
|---|---|---|---|
| 電源・入出力 | 電源 | 24V DC | |
| 入力 | 24V DC ±コモン | ||
| 出力 | トランジスタ出力（NPN）：0.1A 5-24V DC トランジスタ出力（PNP）：0.1A 24V DC リレー出力：2A 250V AC、2A 30V DC | ||
| 性能 | 制御 I/O点数 | C10 | 10点 |
| C14 | 14点 | ||
| C16 | 16点 | ||
| C32/T32 | 32点 | ||
| SL1 | S-Link部最大128点 | ||
| 増設時 I/O点数 | C10 | 最大106点 | |
| C14 | 最大110点 | ||
| C16 | 最大112点 | ||
| C32/T32 | 最大128点 | ||
| SL1 | 増設部最大96点 | ||
| 演算処理速度 | 基本命令：0.9μs～/ステップ | ||
| プログラムメモリ | EEP-ROM内蔵 | ||
| プログラム容量 | 2.7kステップ（C10/C14/C16）、5kステップ（C32）、10kステップ（T32） | ||
| 命令 | 基本 | 83種類 | |
| 応用 | 145種類 | ||
| 演算用 メモリ | 内部リレー | 1008点 | |
| タイマ/ カウンタ | 144点 | ||
| データレジスタ | 1660ワード（C10/C14/C16）、6144ワード（C32/SL1）、 16384ワード（T32） | ||
| 特殊機能 | パルスキャッチ入力 | 合計6点（SL1除く） | |
| 割り込み入力 | |||
| アナログ入出力 | FP0アナログユニット使用時 入力 最大24チャンネル、出力 最大12チャンネル | ||
| ボリューム入力 | - | ||
| 高速カウンタ | 単相：4ch合計 最大10kHz（SL1除く） 2相：2ch合計 最大2kHz（SL1除く） | ||
| パルス出力 | 1ch使用時 x 40Hz～10kHz 2ch使用時 x 40Hz～5kHz（C16/C32/T32） | ||
| 対応データ通信 | RS232C、RS485（C-netアダプタ使用時） | ||
| 対応データリンク | CC-Link、S-Link、コンピュータリンク、モデム | ||
| その他機能 | RUN中書き換え, コンスタントスキャン, 4桁パスワード, カレンダタイマ（T32）、PID演算 | ||

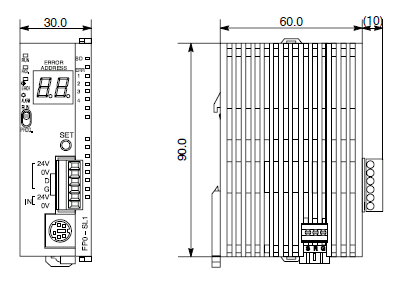

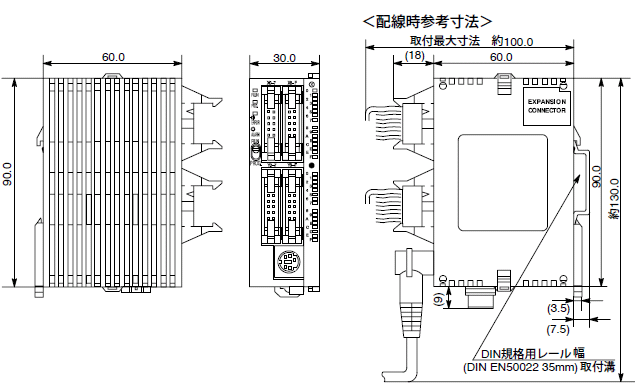

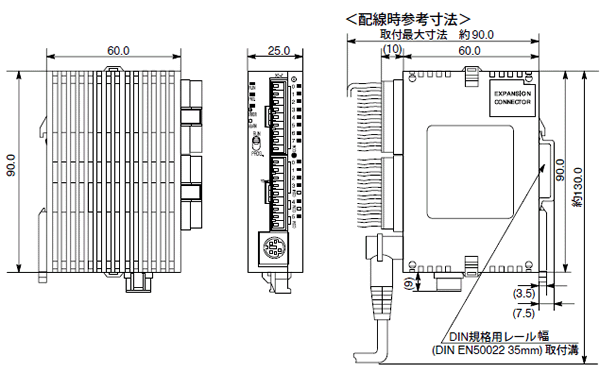

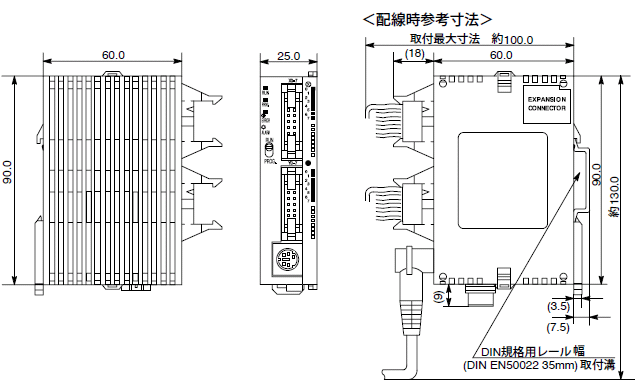

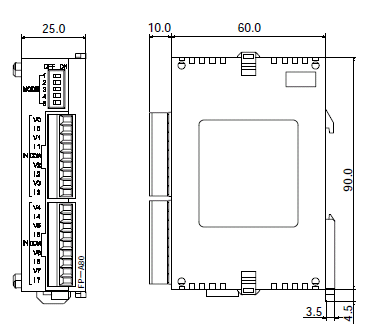

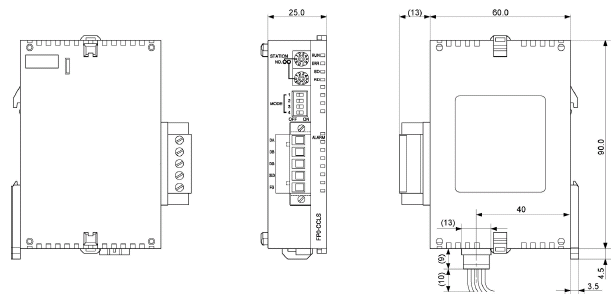

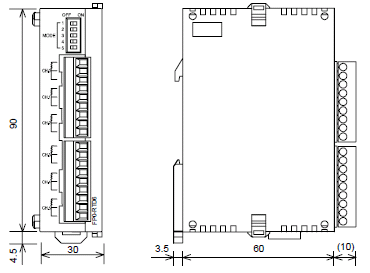

単位mm
※ イラストは代表品番を掲載しております。外形寸法のみご参照ください。
ユニットの組合せの制限
増設方法
増設は、ユニット側面の増設コネクタ、ロックレバーを使ったスタッキング方式ですので増設ケーブルは不要です。
増設時の制御I/O点数
| コントロール ユニットの種類 | コントロール ユニット単体での I/O点数 | 同種の出力ユニット で増設 | トランジスタ出力の ユニットで増設 |
|---|---|---|---|
| C10 | 10点 | 最大58点 | 最大106点 |
| C14 | 14点 | 最大62点 | 最大110点 |
| C16 | 16点 | 最大112点 | 最大112点 |
| C32 T32 | 32点 | 最大128点 | 最大128点 |
S-LINKコントロールユニットの制御I/O点数
増設時はS-LINK部と増設部を合わせて、最大224点の制御が可能です。
| ユニットの種類 | コントロール ユニット部 消費電流 | 増設ユニット部 消費電流 | 入力回路 消費電流 | 出力回路 消費電流 | |
|---|---|---|---|---|---|
| コントロールユニットの 電源コネクタから消費さ れる電流です。増設ユニ ット、高機能ユニットを 増設すると下記の値の電 流が増加します。 | 増設ユニットの電源 コネクタ部から消費 される電流です。 記載のないユニットに は電源コネクタがあり ません。 | 各ユニットの入力回路 部で消費される電流で す。この値は、入力回 路に流れ込む電流を 示します。nはON点数 を示します。 | 各ユニットの出力回路 部で消費される電流で す。この値は、出力回 路を駆動するための 電流を示します。 nはON点数を示します。 この値に負荷電流の値 は含まれません。 | ||
| FP0 コントロール ユニット | FP0-C10 | 100mA以下 | — | 25.8mA以下 | — |
| FP0-C14 | 100mA以下 | — | 34.4mA以下 | — | |
| FP0-C16 | 40mA以下 | — | 34.4mA以下 | 28mA以下 | |
| FP0-C32 FP0-T32 | 60mA以下 | — | 68.8mA以下 | 52mA以下 | |
| S-LINK コントロール ユニット | FP0-SL1 | 150mA以下 | — | — | — |
| FP0 増設 ユニット | FP0-E8X | 10mA以下 | — | 34.4mA以下 | — |
| FP0-E8R | 15mA以下 | 50mA以下 | 17.2mA以下 | — | |
| FP0-E8YR | 10mA以下 | 100mA以下 | — | — | |
| FP0-E8YT/P | 15mA以下 | — | — | 24mA以下 | |
| FP0-E16X | 20mA以下 | — | 68.8mA以下 | — | |
| FP0-E16R | 20mA以下 | 100mA以下 | 34.4mA以下 | — | |
| FP0-E16T/P | 25mA以下 | — | 34.4mA以下 | 24mA以下 | |
| FP0-E16YT/P | 25mA以下 | — | — | 48mA以下 | |
| FP0-E32T/P | 40mA以下 | — | 68.8mA以下 | 48mA以下 | |
| FP0 高機能 ユニット | FP0-A21 | 20mA以下 | 100mA以下 | — | — |
| FP0-A80 | 20mA以下 | 60mA以下 | — | — | |
| FP0-A04V | 20mA以下 | 100mA以下 | — | — | |
| FP0-A04I | 20mA以下 | 130mA以下 | — | — | |
| FP0-TC4 FP0-TC8 | 25mA以下 | — | — | — | |
| FP0-IOL | 30mA以下 | 40mA以下 | — | — | |
| FP0-CCLS | 40mA以下 | 40mA以下 | — | — | |
