FP-X(終了品)
ダウンロード
ヘルプ
-
受注終了情報
-
仕様
-
寸法図
-
ソフトウェア
受注終了
終了時期
2021年09月30日
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。
------------------------------ Tab1 showing ------------------------------
受注終了情報

【ご注意】
下記商品は、引き続き販売を継続しております。
FP-X 増設ユニット
|
増設ユニット
品名 | 電源 | 仕様 | 品番 | 標準価格 <税別> |
---|---|---|---|---|
FP-X E16R 増設I/Oユニット | - (左側ユニットから電源供給) | 24V DC入力8点、2Aリレー出力8点 (注1) | AFPX-E16R | 19,600円 |
FP-X E30R 増設I/Oユニット | 100~240V AC | 24V DC入力16点、2Aリレー出力14点 (注2) | AFPX-E30R | 45,800円 |
FP-X E30RD 増設I/Oユニット | 24V DC | 24V DC入力16点、2Aリレー出力14点 (注2) | AFPX-E30RD | 45,800円 |
FP-X E14YR 増設出力専用ユニット | - (左側ユニットから電源供給) | 2Aリレー出力14点 (注1) | AFPX-E14YR | 22,000円 |
FP-X E16T 増設I/Oユニット | - (左側ユニットから電源供給) | 24V DC入力8点、0.5A/5~24V DCトランジスタ出力8点(NPN) (注1) | AFPX-E16T | 19,600円 |
FP-X E30TD 増設I/Oユニット | 24V DC | 24V DC入力16点、0.5A/5~24V DCトランジスタ出力14点(NPN) (注2) | AFPX-E30TD | 43,900円 |
FP-X E30T 増設I/Oユニット | 100~240V AC | 24V DC入力16点、0.5A/5~24V DCトランジスタ出力14点(NPN) (注2) | AFPX-E30T | 43,900円 |
FP-X E16X 増設入力専用ユニット | 24V DC | 24V DC入力 16点 (注1) | AFPX-E16X | 18,800円 |
増設FP0 アダプタ | 24VDC | このアダプタを介してFP0R増設ユニットを 最大3台までFP-Xに接続可能。 増設ケーブル8cm、電源ケーブル付属 | AFPX-EFP0 | 14,100円 |
(注1) 電源回路を内蔵していないため、2台連続しての接続は不可。 増設ケーブル8cm付属
(注2) E16R、EFP0含めて最大8台まで増設可能。増設ケーブル8cm付属
FP-X 拡張カセット
品名 | 仕様 | 品番 | 標準価格 <税別> |
---|---|---|---|
FP-X 入出力カセット | 入力4点、 24V DC、双方向(シンク/ソース) 出力3点、NPNトランジスタ 0.3A/24V DC | AFPX-IN4T3 | 11,700円 |
FP-X 入力カセット | 入力8点、 24V DC、双方向(シンク/ソース) | AFPX-IN8 | 11,700円 |
FP-X 出力カセット | 出力8点、NPNトランジスタ 0.3A/24V DC | AFPX-TR8 | 11,700円 |
出力6点、PNPトランジスタ 0.5A/24V DC | AFPX-TR6P | 11,700円 | |
FP-X パルス入出力カセット | 高速カウンタ:単相2ch各80kHz または 2相1ch 30kHz パルス出力:1軸 100kHz/ch (2台装着時は仕様制限有り) コントロールユニット(トランジスタ出力タイプ)には使用不可。 | AFPX-PLS | 23,400円 |
FP-X アナログ入力カセット | アナログ入力2点、0~10V or 0~20mA、12ビット、2ms/2ch(非絶縁) | AFPX-AD2 | 15,300円 |
FP-X アナログ出力カセット | アナログ出力2点、0~10V or 0~20mA、12ビット、2ms/2ch(絶縁) | AFPX-DA2 | 29,300円 |
FP-X アナログI/Oカセット | アナログ入力2点、0~5V、0~10V or 0~20mA、12ビット、2ms/2ch アナログ出力1点、0~10V or 0~20mA、12ビット、1ms/1ch(絶縁) | AFPX-A21 | 29,300円 |
FP-X 熱電対カセット | 熱電対入力2点、 K/J、分解能0.2℃、200ms/2ch(チャンネル間絶縁) | AFPX-TC2 | 29,300円 |
FP-X 測温抵抗体カセット | 測温抵抗体入力2点、 Pt100、分解能0.1℃、200ms(チャンネル間絶縁) | AFPX-RTD2 | 29,300円 |
FP-X リアルタイム クロック付き マスタメモリ | マスタメモリ:全プログラムステップと全コメント同時格納可能。FPWIN-Proソースファイル格納可能 リアルタイムクロック:年、月、日、時、分、秒、曜日 (オプション電池必要) | AFPX-MRTC | 14,100円 |
FP-X COM1 通信カセット | RS-232C/1ch RS,CS制御信号有り(非絶縁) | AFPX-COM1 | 5,900円 |
FP-X COM2 通信カセット | RS-232C/2ch(非絶縁) | AFPX-COM2 | 8,200円 |
FP-X COM3 通信カセット | RS-485もしくはRS-422切替式/1ch(絶縁) | AFPX-COM3 | 11,700円 |
FP-X COM4 通信カセット | RS-485/1ch(絶縁) + RS-232C/1ch(非絶縁) | AFPX-COM4 | 23,400円 |
FP-X COM5 通信カセット | Ethernet/1ch(100BASE-TX, 10BASE-T)+RS-232C/1ch(非絶縁) | AFPX-COM5 | 35,100円 |
FP-X COM6 通信カセット | RS-485/2ch(絶縁) | AFPX-COM6 | 23,400円 |
FP0R増設ユニット
品名 | 仕様 | 品番 | 標準価格 <税別> | |||||
---|---|---|---|---|---|---|---|---|
I/O点数 | 電源電圧 | 入力仕様 | 出力仕様 | 端子形状 | ||||
FP0R‐E8 増設ユニット | 8点 | 入力8点 | — | DC24V ±コモン | — | MILコネクタ | AFP0RE8X | 14,100円 |
8点 | 入力4点 出力4点 | DC24V | DC24V ±コモン | リレー出力2A | 端子台 | AFP0RE8RS | 16,400円 | |
モレックスコネクタ | AFP0RE8RM | 16,400円 | ||||||
8点 | 出力8点 | DC24V | — | リレー出力2A | 端子台 | AFP0RE8YRS | 16,400円 | |
8点 | 出力8点 | — | — | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE8YT | 14,100円 | |
8点 | 出力8点 | — | — | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE8YP | 14,100円 | |
FP0R‐E16 増設ユニット | 16点 | 入力16点 | — | DC24V ±コモン | — | MILコネクタ | AFP0RE16X | 18,800円 |
16点 | 入力8点 出力8点 | DC24V | DC24V ±コモン | リレー出力2A | 端子台 | AFP0RE16RS | 21,100円 | |
モレックスコネクタ | AFP0RE16RM | 21,100円 | ||||||
16点 | 入力8点 出力8点 | — | DC24V ±コモン | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE16T | 21,100円 | |
16点 | 入力8点 出力8点 | — | DC24V ±コモン | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE16P | 21,100円 | |
16点 | 出力16点 | — | — | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE16YT | 18,800円 | |
16点 | 出力16点 | — | — | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE16YP | 18,800円 | |
FP0R‐E32 増設ユニット | 32点 | 入力16点 出力16点 | — | DC24V ±コモン | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE32T | 39,800円 |
32点 | 入力16点 出力16点 | — | DC24V ±コモン | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE32P | 39,800円 |
FP0R高機能ユニット
品名 | 仕様 | 型番 | ご注文品番 | 標準価格 <税別> |
---|---|---|---|---|
FP0R アナログ入力ユニット | <入力仕様>チャンネル数:4チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RAD4 | 35,100円 |
<入力仕様>チャンネル数:8チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RAD8 | 43,300円 | |
FP0R アナログ入出力ユニット | <入力仕様>チャンネル数:2チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RA21 | 41,000円 |
<出力仕様>チャンネル数:1チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA、4~20mA(分解能1/16,000) | - | |||
<入力仕様>チャンネル数:4チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RA42 | 58,500円 | |
<出力仕様>チャンネル数:2チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA、4~20mA(分解能1/16,000) | - | |||
FP0R アナログ出力ユニット | <出力仕様>チャンネル数:4チャンネル 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA、4~20mA(分解能1/16,000) | - | AFP0RDA4 | 76,100円 |
FP0 熱電対ユニット | K、J、T、R熱電対、分解能 0.1℃ | FP0-TC4 | AFP0420 | 57,400円 |
K、J、T、R熱電対、分解能 0.1℃ | FP0-TC8 | AFP0421 | 93,600円 |
FP0リンクユニット
品名 | 仕様 | 電源仕様 | 型番 | ご注文品番 | 標準価格 <税別> |
---|---|---|---|---|---|
FP0 CC-Link スレーブユニット | FP0をCC-Linkの子局として機能させるためのユニット。FP0増設バスの一番右端に1台のみ接続可能。 注)FP0熱電対ユニットを混在使用の場合、精度が変わります。詳しくはFP0RカタログもしくはCC-Linkユニットマニュアルをご参照ください | 24V DC | FP0-CCLS | AFP07943 | 38,700円 |
FP-X オプション、補修パーツ
品名 | 仕様 | 品番 | 標準価格 <税別> |
---|---|---|---|
FP-X バックアップ電池 | 演算用メモリ、リアルタイムクロックをバックアップするための電池。 | AFPX-BATT | 1,500円 |
FP-X 増設ケーブル | 増設ユニット接続用ケーブル 8cm | AFPX-EC08 | 4,700円 |
増設ユニット接続用ケーブル 30cm | AFPX-EC30 | 4,700円 | |
増設ユニット接続用ケーブル 80cm | AFPX-EC80 | 4,700円 | |
FP-X 端子台 | C30、C60、E30用端子台 21ピン、カバー付き(印字なし)、4個入り | AFPX-TAN1 | 11,700円 |
プログラミングツール
ソフトウェアの仕様については、各ソフトウェアのページにてご確認ください。
>> Control FPWIN GR7ページはこちら
>> Control FPWIN Pro7ページはこちら
品名 | 内容 | ご注文品番 | 標準価格 <税別> | ||
---|---|---|---|---|---|
Windows版 ツールソフト Control FPWIN GR7 | 日 本 語 版 | 暗号化機能のない CPUのみに対応 | AFPSGR7JP | 46,600円 | |
セキュリティ 強化タイプ | 暗号化機能のある (セキュリティ強化) CPUにも対応 | AFPSGR7JPS | 46,600円 | ||
英 語 版 | 暗号化機能のない CPUのみに対応 | AFPSGR7EN | 46,600円 | ||
セキュリティ 強化タイプ | 暗号化機能のある (セキュリティ強化) CPUにも対応 | AFPSGR7ENS | 46,600円 | ||
Windows版 ツールソフト Control FPWIN Pro7 | 日本語 英語 中国語 韓国語 | 暗号化機能のない CPUのみに対応 | AFPSPR7A | 46,600円 | |
暗号化機能のある | AFPSPR7AS |
(注1):コントロールユニットとPCの接続には、市販のUSB2.0ケーブル(AタイプminiB)をご使用ください。
------------------------------ Tab2 showing ------------------------------
仕様
項目 | 概略仕様 | ||||
---|---|---|---|---|---|
リレー出力タイプ | トランジスタ出力タイプ | ||||
電源・入出力 | 電源 | 100-240V AC(AC電源タイプ)、24V DC(DC電源タイプ) | |||
入力 | 24V DC ±コモン | ||||
出力 | 2A 250V AC、2A 30V DC | 0.5A 24V DC | |||
サービス電源 (AC電源タイプのみ) | 0.15A(C14) /0.4A(C30/C60) | ||||
性能 | 制御 I/O点数 | C14 | 入力8点、出力6点 | ||
C30 | 入力16点、出力14点 | ||||
C60 | 入力32点、出力28点 | ||||
増設時 I/O点数 | C14 | 最大328点 (FP0増設および拡張I/Oカセット含む) | |||
C30 | 最大352点 (FP0増設および拡張I/Oカセット含む) | ||||
C60 | 最大382点 (FP0増設および拡張I/Oカセット含む) | ||||
演算処理速度 | 基本命令: 0.32μs/ステップ | ||||
プログラムメモリ | フラッシュROM内蔵(バックアップ電池不要) | ||||
プログラム容量 | 16kステップ(C14)、32kステップ(C30/C60) | ||||
命令 | 基本 | 111種類 | |||
応用 | 216種類 | ||||
演算用 メモリ | 内部リレー(R) | 4096点 | |||
タイマ・カウンタ(T/C) | 合計1024点:タイマ(1ms,10ms,100 ms 1s単位) ×32767まで計数可能 カウンタ 1~32767 まで計数可能 | ||||
データレジスタ(DT) | 12285ワード(C14)、32765ワード(C30/C60) | ||||
特殊機能 | パルスキャッチ入力 | 14点(高速カウンタを含む) | 8点(高速カウンタを含む) | ||
割り込み入力 | 14点(高速カウンタを含む) | 8点(高速カウンタを含む) | |||
アナログ入出力 | FP0アナログユニット追加時: 入力 最大24チャンネル、出力 最大12チャンネル 機能拡張カセット追加時:入力 最大4チャンネル | ||||
ボリューム入力 | 2点(0~1000)(C14,C30) 4点(0~1000)(C60) | ||||
高速 カウンタ | 本体入力 | 単相:8ch x 最大10kHz 2相:4ch x 最大5kHz | 単相8ch(高速4ch、中速4ch)または2相4ch(高速2ch、中速2ch) 高速単相: 1ch使用時 x 最大100kHz 2ch使用時 x 最大80kHz 3ch使用時 x 最大60kHz 4ch使用時 x 最大50kHz 高速2相: 1ch使用時 x 最大35kHz 2ch使用時 x 最大25kHz 中速単相: 4ch使用時 x 最大各10kHz 中速2相: 2ch使用時 x 最大各5kHz | ||
パルス 入出力 カセット 装着 | 単相: 2ch使用時 x 最大80kHz 4ch使用時 x 最大50kHz 2相: 1ch使用時 x 最大30kHz 2ch使用時 x 最大25kHz | 装着不可 | |||
パルス出力 | 本体出力 | - | パルス出力 高速 2ch使用時 x 最大各100kHz 直線補間は合成速度100kHz 中速 2ch使用時 x 最大各20kHz 直線補間は合成速度20kHz | ||
パルス 入出力 カセット 装着 | 1ch使用時 x 100kHz、2ch使用時 x 80kHz | 装着不可 | |||
対応データ通信 | RS232C、RS485、USB、Ethernet | ||||
対応データリンク | PLC間リンク、コンピュータリンク、モデム、Modbus-RTU | ||||
その他機能 | RUN中書き換え、コンスタントスキャン、8桁パスワード、プログラムアップロード禁止、浮動小数点演算、簡単温調命令、 カレンダタイマ(電池使用時可)、MEWTOCOLマスター |
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm
FP-X コントロールユニット
AFPX-C14**
AFPX-C30**

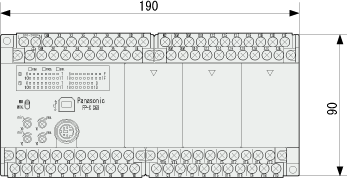

AFPX-C60**
FP-X 増設ユニット
AFPX-E16X, E14YR, E16T, E16R
(AFPX-C14**コントロールユニットを参照ください。)
AFPX-E30**
(AFPX-C30**コントロールユニットを参照ください。)

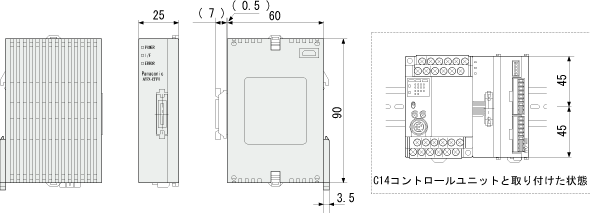

AFPX-EFP0
FP-X 拡張カセット ※

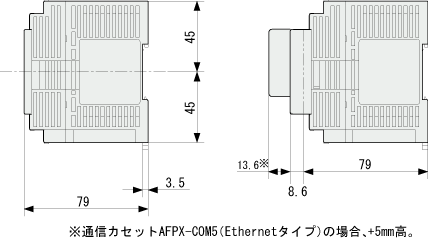

FP-X 拡張カセット(機能&通信カセット)取付時寸法
AFPX-IN8/AFPX-TR8/AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*
※‘FP-X 拡張カセット使用時の制限について’を必ずお読み下さい。
