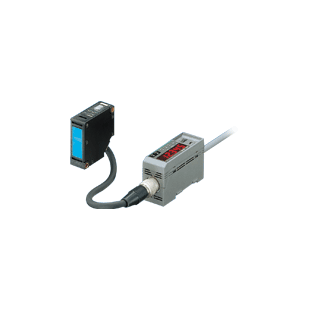

仕様

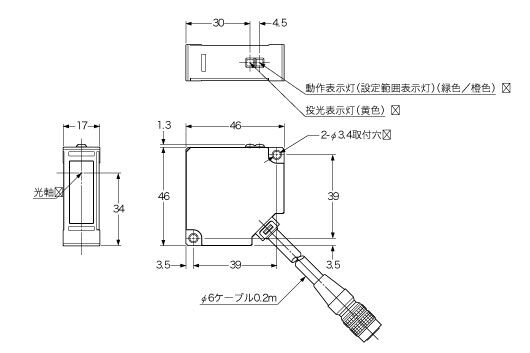

センサヘッド
| 種類 | 40mmタイプ | 80mmタイプ | 120mmタイプ |
|---|
| 型式名 | LH-54 | LH-58 | LH-512 |
|---|
組み合わせ
コントローラ | LH-CL6(P)、LH-CS6(P)、LH-CD6(P) |
|---|
| 測定中心距離 | 40mm | 80mm | 120mm |
|---|
| 測定範囲 | ±10mm(30～50mm) | ±20mm(60～100mm) | ±30mm(90～150mm) |
|---|
| 投光素子 | 赤色LED(変調式、発光ピーク波長：650nm) |
|---|
| スポット径(注2) | φ1.6mm以下 | φ2.0mm以下 | φ3.0mm以下 |
|---|
分
解
能
(注3) | コント
ローラ
応答
時間 | 300ms | 2μm | 4μm | 20μm |
|---|
| 100ms | 4μm | 8μm | 40μm |
|---|
| 40ms | 5μm | 14μm | 65μm |
|---|
| 30ms | 6μm | 16μm | 75μm |
|---|
| 20ms | 7μm | 28μm | 92μm |
|---|
| 10ms | 10μm | 40μm | 130μm |
|---|
| 1ms | 20μm | 120μm | 400μm |
|---|
| 0.5ms | 40μm | 160μm | 580μm |
|---|
| 直線性 | ±0.2%F.S.以内 |
|---|
| 使用周囲温度 | 0～+45℃(但し、結露しないこと)、保存時：-20～+60℃ |
|---|
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH |
|---|
保護構造
(コネクタ部は除く) | IP67(IEC)、防浸形(JIS) |
|---|
| ケーブル | 0.22mm2 11芯複合キャブタイヤケーブル0.2m付(末端コネクタ付) |
|---|
| ケーブル延長 | オプション(別売)のケーブルにて全長10.2mまで延長可能 |
|---|
| 質量 | 約70g(ケーブルを含む)、約45g(ケーブルを除く) |
|---|
(注1)：指示がない測定条件は、電源電圧24V DC、使用周囲温度+20℃、ゲイン設定SELECT、応答時間設定300ms、測定中心距離、干渉防止機能未使用、測定物体は白セラミック板とします。測定物体によって直線性が変わることがあります。
(注2)：測定中心距離における代表例です。中心光強度の1/e2(13.5%)で定義しています。規定スポット径外にもわずかな光の漏れが発生し、測定物体周囲の状況によって測定精度に影響がでる場合がありますので、ご注意ください。
(注3)：測定中心距離における代表値です。記載している内容は、組み合わせコントローラのアナログ出力に関する値です。

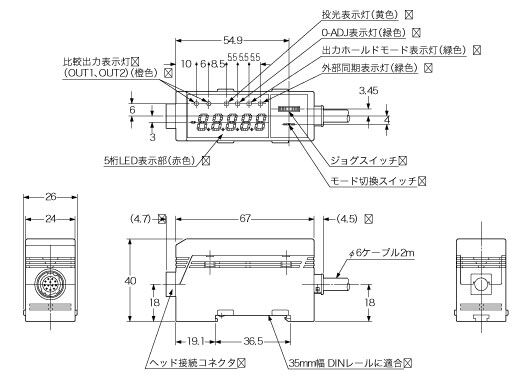

コントローラ
| 種類 | 汎用 | 高機能 |
|---|
| 型式名 | LH-CL6 | LH-CS6 | LH-CD6 |
|---|
組み合わせ
センサヘッド | LH-54、LH-58、LH-512 |
|---|
センサヘッド
接続台数 | 1台 | 1台 | 1台または2台 |
|---|
| 電源電圧 | 24V DC±10% リップルP-P10%以下 |
|---|
| 消費電流(注2) | 250mA以下 | 300mA以下 | 350mA以下 |
|---|
| アナログ出力 | アナログ電圧
・出力電圧：-5～+5V
・出力インピーダンス：100Ω
アナログ電流
・出力電流：4～20mA
・負荷抵抗：300Ω以下 |
|---|
| : | 応答時間
(10～90%) | 0.5ms/1ms/10ms/
20ms/30ms/40ms/
100ms/300ms
ジョグスイッチにて選択可能 | 0.5ms/1ms/10ms/
20ms/30ms/40ms/
100ms/300ms
キーにて選択可能
(自動応答時間設定も可能) |
|---|
| 温度特性 | ±0.04%F.S./℃以内 |
|---|
スパン調整/
シフト調整 | ±10%F.S.以内(注3) | ±30%F.S.以内(注3) |
|---|
| 比較出力 | 独立2出力(OUT1、OUT2)
NPNトランジスタ・オープンコレクタ(注4)
・最大流入電流：100mA
・印加電圧：30V DC以下(比較出力-0V間)
・残留電圧：1.5V以下(流入電流100mAにて)
0.4V以下(流入電流16mAにて) | 3出力(HI、GO、LO)
NPNトランジスタ・オープンコレクタ(注4)
・最大流入電流：30mA
・印加電圧：30V DC以下(比較出力-0V間)
・残留電圧：1.0V以下(流入電流30mAにて)
0.4V以下(流入電流16mAにて) |
|---|
| | 出力動作 | しきい値に達した時ONまたはOFF(選択可能) | しきい値に達した時ON |
|---|
| 短絡保護 | 装備 |
|---|
| アラーム出力 | 装備 | 装備 |
|---|
| ストローブ出力 | - | 装備 |
|---|
| 使用周囲温度 | 0～+50℃(但し、結露しないこと)、保存時：-20～+60℃ |
|---|
| 使用周囲湿度 | 35～85%RH、保存時35～85%RH |
|---|
| ケーブル | 0.22mm2 13芯複合キャブタイヤケーブル2m付 | - |
|---|
| 質量 | 約160g | 約120g |
|---|
| 付属品 | MS-DIN-3(コントローラ取付金具)：1個 | ATA4811(コントローラ取付枠)：1セット |
|---|
(注1)：指示がない測定条件は、電源電圧24V DC、使用周囲温度+20℃、ゲイン設定SELECT、応答時間設定300ms、測定中心距離、干渉防止機能未使用、測定物体は白セラミック板とします。測定物体によって直線性が変わることがあります。
(注2)：センサヘッドを含む。
(注3)：センサヘッドとコントローラの直線性および分解能は、工場出荷時に調整されていますが、使用条件に合わせてシフト調整またはスパン調整を行なってください。
(注4)：PNP出力タイプも用意しています。
