基本情報
LED式で、高い安全性とレーザ並みの高精度検出を実現

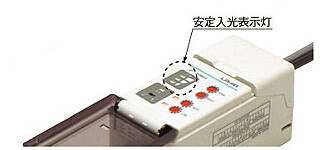

光軸調整シール（付属）により、簡単に光軸調整が行なえます。しかも、アンプに装備している3段階に点灯する安定入光表示灯により、入光レベルをひと目で確認できます。
自動組立機械などの狭いスペースにも取り付けることができます。

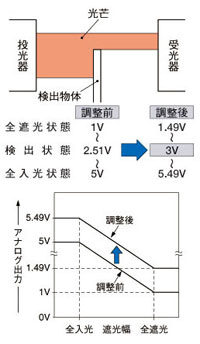

アナログ出力には、スパン調整機能に加えてアナログ電圧を±0.5Vの範囲でシフトできる便利なシフト調整機能を装備しました。
------------------------------ Tab2 showing ------------------------------
用途
小部品の切りくず検出
切りくずが付着していたら遮光幅が広くなります。
------------------------------ Tab3 showing ------------------------------
種類・価格
センサヘッド
| 種類 | 形状 | 検出距離 | 検出幅 | 最小検出物体 | 型式名(注1) | 標準価格 <税別> |
|---|---|---|---|---|---|---|
| 超薄型タイプ |  | 300mm | 5mm | φ0.05mm不透明体 | LA-305 | 79,300円 |
(注1)：製品の銘板に記載されている型式名に"P"の記号がある機種は投光器、"D"の記号がある機種は受光器です。
(例)LA-305の投光器はLA-305P、LA-305の受光器はLA-305D
アンプ
| 種類 | 形状 | 型式名 | 出力 | 標準価格 <税別> |
|---|---|---|---|---|
| NPN出力タイプ |  | LA-A1 | NPNトランジスタ オープンコレクタ (判定出力) アナログ電圧 ・出力電圧：1～5V | 42,700円 |
(注)：センサヘッドとアンプは、必ずセットでご使用ください。
付属品を別途お求めになる場合の標準価格<税別>
MS-LA3-2
(LA-305用センサヘッド取付金具)：560円(1式の価格)(注1)
M3(長さ15mm)座金組込ビス2本付属
(注1)：投光器、受光器両方に装着する場合、2式必要です。
------------------------------ Tab4 showing ------------------------------
------------------------------ Tab5 showing ------------------------------
寸法図
単位mm
LA-305
センサヘッド
MS-LA3-2
LA-305用センサヘッド取付金具（LA-305に付属）
材質：SPCC-P3（ユニクロメッキ）
M3（長さ15mm）座金組込ビス2本付属
MS-LA3-2
装着図
受注終了品
LA-A1P
アンプ
LA-310
センサヘッド
------------------------------ Tab6 showing ------------------------------
回路・接続

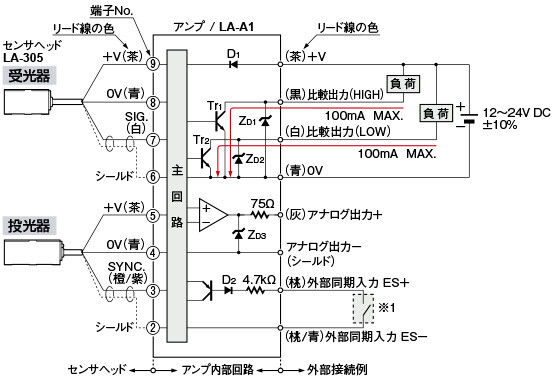

LA-A1
NPN出力タイプ
記号…
D1：電源逆接続保護用ダイオード
D2：入力保護用ダイオード
ZD1、ZD2、ZD3：サージ電圧吸収用ツェナーダイオード
Tr1、Tr2：NPN出力トランジスタ

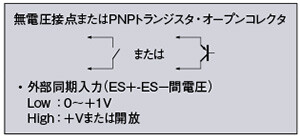

※ 1
（注1）：外部同期入力のES＋（桃）とES－（桃/青）を接続した場合は、アンプにある外部同期切換スイッチにより設定されたモードで、比較出力のHIGH出力およびLOW出力が有効になります。また、外部同期機能を使用しない場合は、外部同期切換スイッチを"期間同期"側にし、外部同期入力を常時短絡してください。
（注2）：アナログ出力（灰）を使用する場合は、入力インピーダンス1MΩ以上の接続機器を使用し、アナログ出力のシールド線は接続機器のコモン入力（0V）と接続してください。
（注3）：使用しない線は、他の線と接触しないよう絶縁処理を行なってください。

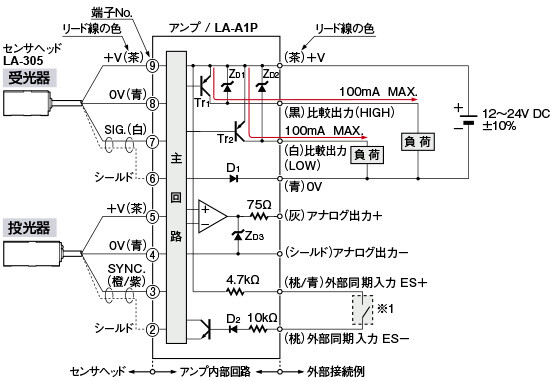

LA-A1P
PNP出力タイプ
記号…
D1：電源逆接続保護用ダイオード
D2：入力保護用ダイオード
ZD1、ZD2、ZD3：サージ電圧吸収用ツェナーダイオード
Tr1、Tr2：PNP出力トランジスタ
※ 1
（注1）：外部同期入力のES＋（桃/青）とES－（桃）を接続した場合は、アンプにある外部同期切換スイッチにより設定されたモードで、比較出力のHIGH出力およびLOW出力が有効になります。また、外部同期機能を使用しない場合は、外部同期切換スイッチを"期間同期"側にし、外部同期入力を常時短絡してください。
（注2）：アナログ出力（灰）を使用する場合は、入力インピーダンス1MΩ以上の接続機器を使用し、アナログ出力のシールド線は接続機器のコモン入力（0V）と接続してください。
（注3）：使用しない線は、他の線と接触しないよう絶縁処理を行なってください。
------------------------------ Tab7 showing ------------------------------
検出特性
LA-305
