受注終了情報
------------------------------ Tab2 showing ------------------------------
------------------------------ Tab3 showing ------------------------------

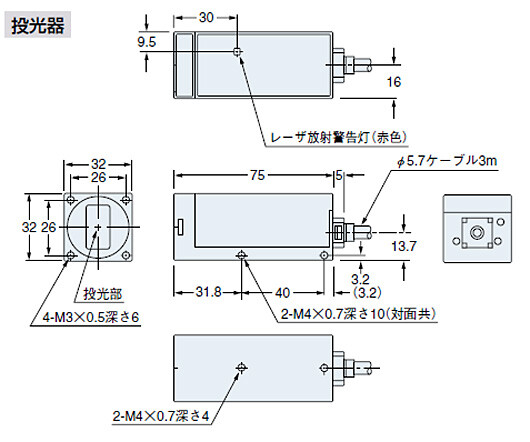

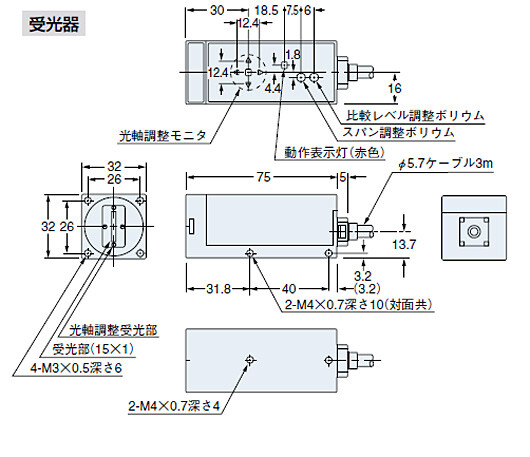

寸法図
単位mm
LA-510
LA-511
レーザ式ラインセンサ

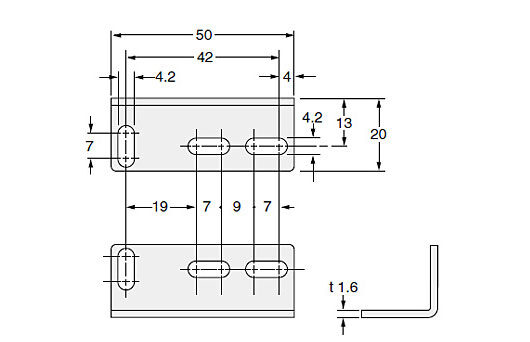

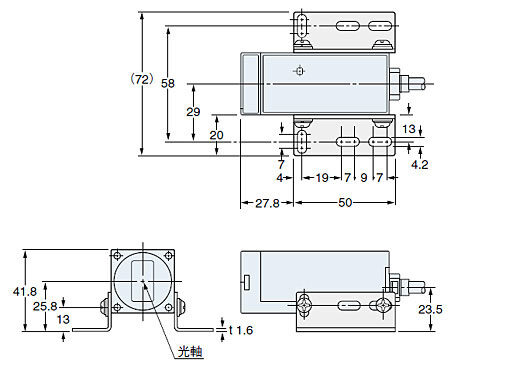

MS-LA1
センサ取付金具（LA-510およびLA-511に付属）
材質：SPCC（ユニクロメッキ）
L金具2枚
M4（長さ8mm）座金組込ビス4本セット
装着図

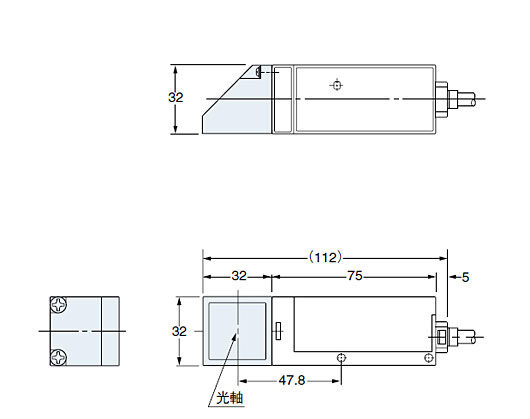

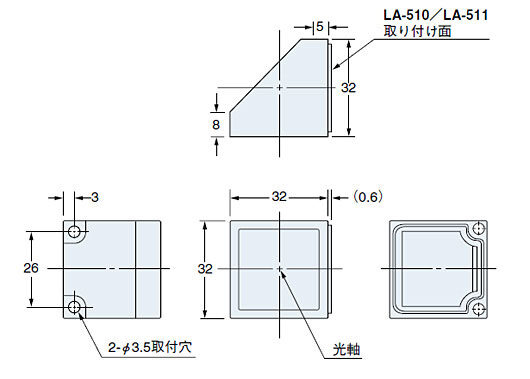

LA-SV1
サイドビュウアタッチメント（別売）
材質：ガラス（前面保護カバー、アルミ蒸着ミラー）
ポリエーテルイミド（ケース）
M3（長さ10mm）座金組込ビス2本付属
装着図
------------------------------ Tab4 showing ------------------------------
回路・接続
LA-510
LA-511
レーザ式ラインセンサ

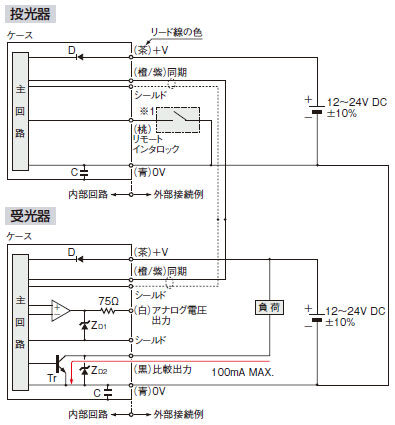

入・出力回路図
記号・・・
D:電源逆接続保護用ダイオード
ZD:サージ電圧吸収用ツェナーダイオード
C:コンデンサ(0.022μF)
Tr:NPN出力トランジスタ

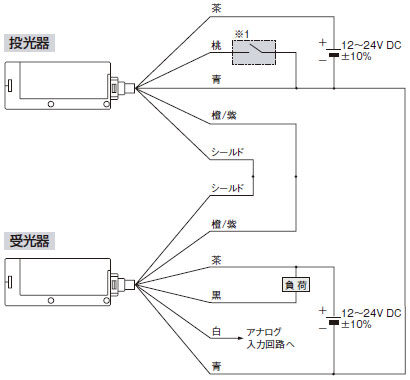

接続図
※1
リモートインタロック
レーザ放射：0Vに接続
レーザ放射停止：＋Vに接続または開放
------------------------------ Tab5 showing ------------------------------

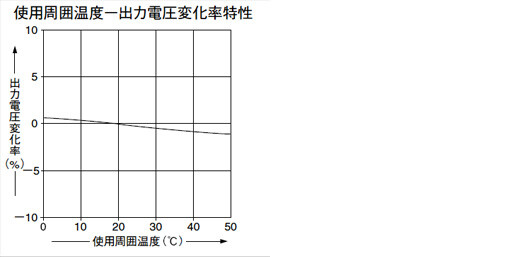

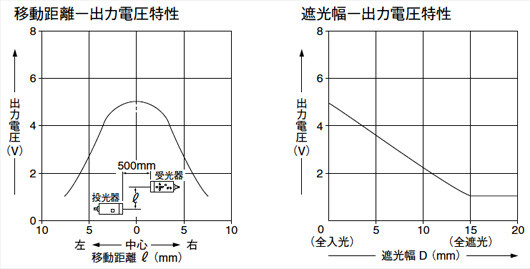

検出特性
------------------------------ Tab6 showing ------------------------------
- LA-510は、JIS／IEC規格のクラス1レーザ製品です。また、LA-511はFDA規則のクラスⅠレーザ製品です。危険ですので、レーザ光をレンズなどの観察光学系を通して見ないでください。
- 本製品には下記の内容のラベルが同梱されています。ラベルの内容に従ってお取り扱いください。
クラス1タイプ
取り付け
- レーザの光芒には方向性がありますので、センサの取り付け方向にご注意ください。
- 本体の締め付けトルクは、1.17N・m以下としてください。また、付属取付金具をご使用になる場合は、必ず左右1セットで取り付けてください。
配線
- LA-510およびLA-511は耐ノイズ性を向上させるため、C(コンデンサ)アースとなっています。センサの近くに超音波溶着機などの高周波ノイズを発生する機器があり、取付 架台が導電体(金属など)の場合は、センサと取付架台を絶縁してください。
また、危険ですので、オートトランス(単巻トランス)を用いた電源装置はご使用にならないでください。
レーザ光の安全基準
- レーザ光はエネルギ密度が高く、目や皮膚など人体に有害な場合があるため、JISやIECでは、安全性がクラス分けされ管理方法などが規定されています。LA-510は、クラス1のレーザ製品に該当します。
JIS C 6802(IEC 60825-1)によるクラス分け
| クラス 分け | 概要 |
|---|---|
| クラス1 | 合理的に予見可能な運転条件下で安全であるレーザ。 |
レーザ光の安全方策について
- レーザ製品を安全に使用するために、JIS C 6802(IEC60825-1)において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。
その他
- LA-510およびLA-511は、レーザ光のアナログ量を判定出力しています。検出エリアの中心部と周囲部では、光強度にバラツキがあるため、“表示値＝寸法”とはなりませんのでご注意ください。
- 電源投入後、10分以上経過したのち安定した状態で使用してください。
