高精度レーザ角度・高さ変位センサ HL-V1(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2011年09月30日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

受注終了情報

pic01

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

仕様

型式名HL-V1
測定中心距離50mm
測定範囲角度：±3960″(±1.1°)、距離：±1.5mm
分解能角度：5″(5/3600°)、距離：5μm
直線性±0.5%F.S.
測定軸X、Y、D(注1)、Z
温度特性角度： 0.04% F.S./℃、距離：0.2% F.S./℃
投光素子赤色半導体レーザ　クラス2(JIS/IEC) (最大出力：0.6mW、発光ピーク波長：685nm)
レーザスポット径φ1mm
応答時間100ms(ガラス測定時：150ms)
アナログ電圧出力-5～+5V F.S.(X、Y、D、Z)
シリアル入・出力RS-232C
電源電圧24V DC±10%　リップル(P-P)を含む
消費電流約950mA(注2)
ビデオ出力NTSC方式準拠(インターレース、走査線数525本)

(注1)：D値はX-Y軸の合成ベクトルです。

(注2)：2A以上の電源をご用意ください。

(注3)：指定なき測定条件は、コントローラ(HL-V1C)と接続し、電源電圧:24V DC、使用周囲温度:=+20℃、平均回数:1回、角度投光スポット:"1mm、測定基準角度/測定中心距離/投光調整:自動、対象物体:アルミ蒸着表面反射ミラーの場合です。

  • 本製品は、JIS/IEC規格のクラス2レーザ製品です。危険ですので、レーザ光を直接見たりレンズなどの観察光学系を通して見ないでください。

寸法図

単位mm

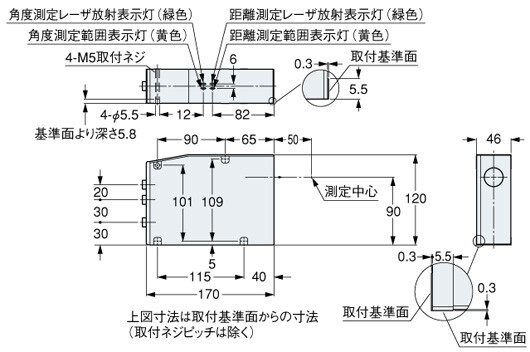

HL-V101B

センサヘッド

HL-V101B

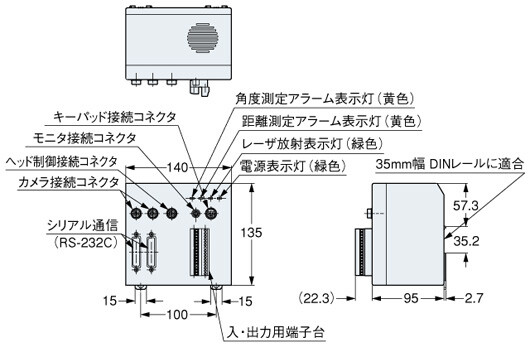

HL-V1C
