小型レーザ変位センサ HL-G1

------------------------------ Tab1 showing ------------------------------

基本情報

コストパフォーマンスに優れた
CMOSレーザ変位センサのスタンダード

お問い合わせ

Quick
サンプリング周期や出力などの設定は、デジタル表示を見ながらその場で簡単設定。素早い装置の立ち上げに貢献します。

Compact
コントローラとデジタル表示部を内蔵させながら、コンパクトサイズを実現。弊社の小型化技術を結集させました。わずかな隙間やロボットアームへの設置が容易に。

Friendly

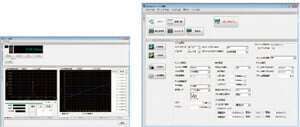

使い勝手をさらに向上させるインタフェースを用意。PC・表示器を活用したワンランク上の操作や解析を実現します。

基本性能

高分解能0.5μm

分解能0.5μmの高精度測定とLEDデジタル表示による使いやすさは、世界中の生産現場における様々な用途で活躍します。

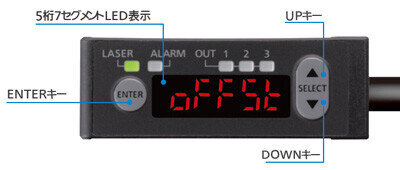

デジタル表示を見ながら簡単設定

センサ本体にデジタル表示部を搭載していますので、変位量を確認しながら簡単に設定が行なえます。

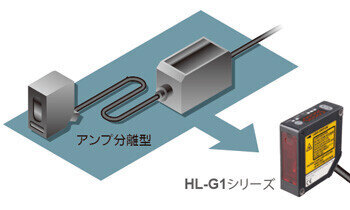

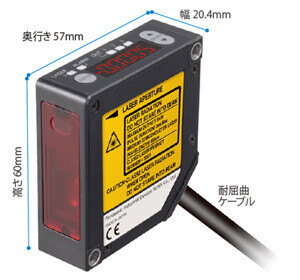

コンパクトボディに多彩な機能を凝縮

コントローラとデジタル表示部を内蔵して、コンパクトな形状におさめました。

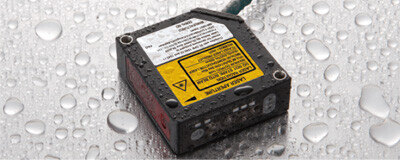

保護構造IP67

保護構造IP67を実現していますので、水やホコリの多い環境でも使用できます。また取付穴に金属スリーブを挿入していますので、0.8N・mまでしっかりと締め付け可能です。

装置やラインへの組み込みが簡単

コントローラの機能をセンサ本体に集約しました。コントローラの施工と設置スペースが不要になります。

可動部にも使える軽量ボディ

機能

タイミング入力＋マルチ入力

タイミング入力の他に、用途に合わせて以下の入力を選択することができます。

ゼロセットオン／オフ
リセット
メモリ切替
レーザ制御
ティーチング
保存

3出力＋アナログ2出力

3つの出力を装備していますので、HI・GO・LOWの判定出力やアラーム出力として使用できます。さらにアナログ出力は電圧出力と電流出力を装備。

NPN／PNP両極対応 [グローバルサポート]

配線によりNPN／PNPの両極性に1品番で対応していますので、保守・メンテナンス用の登録品番を削減できます。

メモリ切替機能

センサ設定を最大4個まで保存することができます。設定を簡単に切り換えられるため、装置の段取り替えをスムーズに行なえます。

高機能タイプ（HL-G1□-S-J／HL-G1□-RS-J）

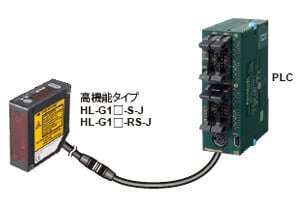

通信インタフェースの搭載により、PLCなどの上位機器とのデータ通信が可能

RS-422による1：1接続、あるいはRS-485による最大16台のHL-G1シリーズが接続可能で、PLCからの要求電文に対し、HL-G1シリーズから測定値などを返すことができます。当社PLC^※を使用した場合、PLCのデータ書き込み／読み出し命令（F145、F146）を利用することで、容易にHL-G1シリーズの設定を操作したり、測定出力を取得することが可能です。
※当社対応PLC：FP0R、FP0H、FP-XH、FP7

必須動作環境
OS	OS種別	32bit/64bit	Edition	Service Pack
	Windows®11	64bit	Pro	特になし
	Windows® 10	32bit/64bit	Pro	特になし
CPU	2ギガヘルツ(GHz)以上のプロセッサ(但し、OSの動作環境に依存します。)
グラフィック	SXGA(1,280×1,024フルカラー)以上
メモリ	Windows®11（64bit）/10（64bit）：4GB以上 Windows®10（64bit）：2GB以上
ハードディスク	インストールのために2GB以上の空き容量が必要
USBインタフェース	USB2.0フルスピード(USB1.1互換) 準拠

（注1）:ツールソフトでは以下の言語に対応しています。インストール時に選択できます。
・日本語　・英語　・韓国語　・中国語

（注2）:Windows®は、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。

（注3）:Microsoft社によるサポートが終了したOSバージョンについては、対応OSから除外させていただきます。

測定値表示・センサ設定用画面データ [無償ダウンロード可能]

プログラマブル表示器GT02／GT12シリーズと組み合わせることで、離れた位置からセンサの状況確認や設定が簡単に行なえます。日本語・英語・中国語・韓国語を選択できます。GT02／GT12シリーズの詳細については、GTシリーズ商品ページまたは製品カタログをご覧ください。

※GT02/GT12シリーズは、下記期日にて受注終了とさせていただきます。
・SDカードスロットタイプ：2024年9月末日受注終了
・SDカードスロット無タイプ：2025年9月末日受注終了

プログラマブル表示機は、以下の機種よりお選びください。

電源：24V
通信ポート：RS422/RS485

AIG02GQ14D / AIG02GQ15D
AIG02MQ14D / AIG02MQ15D
AIG12GQ04D / AIG12GQ05D
AIG12GQ14D / AIG12GQ15D
AIG12MQ04D / AIG12MQ05D
AIG12MQ14D / AIG12MQ15D

多言語対応 [グローバルサポート]

ツールソフト・画面データは、日本語・英語だけでなく、中国語・韓国語にも対応していますので、世界で活躍する装置・設備をサポートします。

■ダウンロードのご案内
上記のツールソフトや画面データなどはウェブサイトからダウンロード頂けます。
※ダウンロードのご利用には、お客様情報の入力が必要です。

------------------------------ Tab2 showing ------------------------------

拡散反射タイプ HL-G103□

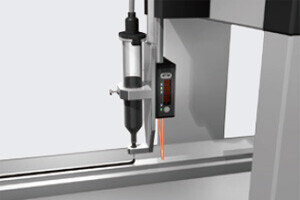

塗布ノズルの高さ制御

正反射タイプ HL-G103A□

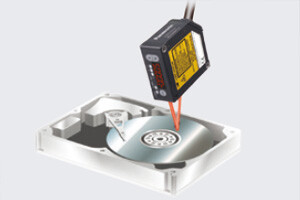

HDDの面ブレ測定

拡散反射タイプ HL-G105□

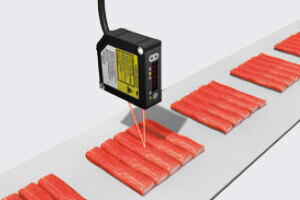

加工食品の数量検査

正反射タイプ HL-G105A□

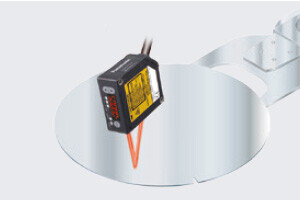

ウェーハの位置決め

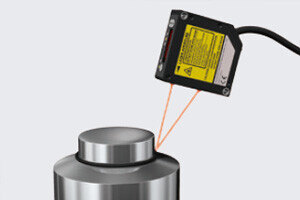

拡散反射タイプ HL-G108□

Oリングの有無検出

正反射タイプ HL-G108A□

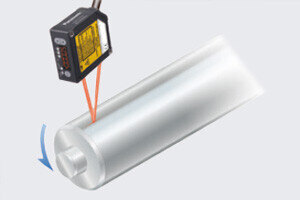

金属シャフトの偏心測定

拡散反射タイプ HL-G112□

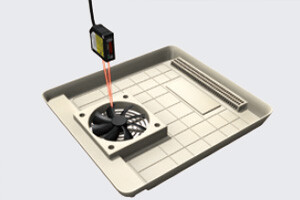

ファンの回転方向検出

拡散反射タイプ HL-G125□

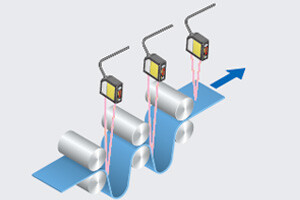

シートのたるみ量検査

------------------------------ Tab3 showing ------------------------------

種類・価格

センサヘッド

高機能タイプは、別売の延長ケーブルを必ずご購入ください。

拡散反射タイプ

種類	測定中心距離および測定範囲	分解能	ビーム径	型式名	標準価格 <税別>
標準タイプ	30±4mm	0.5μm	0.1×0.1mm	HL-G103-A-C5	119,600円
高機能タイプ	30±4mm	0.5μm	0.1×0.1mm	HL-G103-S-J	156,200円
標準タイプ	50±10mm	1.5μm	0.5×1mm	HL-G105-A-C5	119,600円
高機能タイプ	50±10mm	1.5μm	0.5×1mm	HL-G105-S-J	156,200円
標準タイプ	85±20mm	2.5μm	0.75×1.25mm	HL-G108-A-C5	119,600円
高機能タイプ	85±20mm	2.5μm	0.75×1.25mm	HL-G108-S-J	156,200円
標準タイプ	120±60mm	8μm	1.0×1.5mm	HL-G112-A-C5	119,600円
高機能タイプ	120±60mm	8μm	1.0×1.5mm	HL-G112-S-J	156,200円
標準タイプ	250±150mm	20μm	1.75×3.5mm	HL-G125-A-C5	119,600円
高機能タイプ	250±150mm	20μm	1.75×3.5mm	HL-G125-S-J	156,200円

（注1）：高機能タイプは、通信インタフェース（RS-422／RS-485）かつ、コネクタ付ケーブルを装備しています。

正反射タイプ

種類	測定中心距離および測定範囲	分解能	ビーム径	型式名	標準価格 <税別>
標準タイプ	26.3±2mm	0.5μm	0.1×0.1mm	HL-G103A-RA-C5	119,600円
高機能タイプ	26.3±2mm	0.5μm		HL-G103A-RS-J	156,200円
標準タイプ	47.3±5mm	1.5μm		HL-G105A-RA-C5	119,600円
高機能タイプ	47.3±5mm	1.5μm		HL-G105A-RS-J	156,200円
標準タイプ	82.9±10mm	2.5μm	0.2×0.2mm	HL-G108A-RA-C5	119,600円
高機能タイプ	82.9±10mm	2.5μm	0.2×0.2mm	HL-G108A-RS-J	156,200円

（注1）：高機能タイプは、通信インタフェース（RS-422／RS-485）、かつ、コネクタ付ケーブルを装備しています。

延長ケーブル(高機能タイプ用)

高機能タイプは、別売の延長ケーブルを必ずご購入ください。

品名	型式名	内容		標準価格 <税別>
延長ケーブル (高機能タイプ用)	HL-G1CCJ2	長さ2m、本体質量約130g	14芯片側コネクタ付キャブタイヤケーブル	15,600円
	HL-G1CCJ5	長さ5m、本体質量約320g		19,500円
	HL-G1CCJ10	長さ10m、本体質量約630g		24,700円
	HL-G1CCJ20	長さ20m、本体質量約1,300g		39,000円

対応インタフェースコンバータのご案内

HL-G1シリーズ高機能タイプの通信インタフェースはRS-422／RS-485です。ツールソフト（HL-G1SMI）を使用し、USBにてパソコンに接続する際には、当社GT02／GT12（スルーモード）または他社製コンバータ（推奨品ラインアイ社製 SI-35USB、その他は動作保障なし）をご使用ください。

メーカ名：株式会社ラインアイ
製品：USB⇔RS-422/RS-485インタフェースコンバータ　SI-35USB
ホームページ：https://www.lineeye.co.jp/

------------------------------ Tab4 showing ------------------------------

仕様

センサヘッド

拡散反射タイプ

型式名	標準タイプ	HL-G103-A-C5	HL-G105-A-C5	HL-G108-A-C5	HL-G112-A-C5	HL-G125-A-C5
型式名	高機能タイプ	HL-G103-S-J	HL-G105-S-J	HL-G108-S-J	HL-G112-S-J	HL-G125-S-J
適合規制		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)
測定中心距離		30mm	50mm	85mm	120mm	250mm
測定範囲		±4mm	±10mm	±20mm	±60mm	±150mm
分解能		0.5μm	1.5μm	2.5μm	8μm	20μm
直線性		±0.1% F.S.				±0.3% F.S.
温度特性		±0.08% F.S./℃
光源		赤色半導体レーザ　クラス2[IEC / EN / JIS / GB / KS / FDA(注2)] 最大出力：1mW、発光ピーク波長：655nm
ビーム径(注3)		0.1×0.1mm	0.5×1.0mm	0.75×1.25mm	1.0×1.5mm	1.75×3.5mm
受光素子		CMOSイメージセンサ
電源電圧		24V DC±10%　リップル0.5V(P-P)を含む
消費電流		100mA以下
サンプリング周期		200μs、500μs、1ms、2ms
アナログ出力	電圧	出力範囲：0～10.5V(正常時)、11V(アラーム時) 出力インピーダンス：100Ω
アナログ出力	電流	出力範囲：3.2～20.8mA(正常時)、21.6mA(アラーム時) 負荷インピーダンス：300Ω以下
出力 (OUT1 OUT2 OUT3)		判定出力またはアラーム出力(設定切替式) NPNトランジスタ・オープンコレクタ/PNPトランジスタ・オープンコレクタ(切替式) ＜NPN出力選択時＞　・最大流入電流：50mA 　・印加電圧：3V～24V DC(出力-0V間) 　・残留電圧：2V以下(流入電流50mAにて) 　・漏れ電流：0.1mA以下＜PNP出力選択時＞　・最大流出電流：50mA 　・残留電圧：2.8V以下(流出電流50mAにて) 　・漏れ電流：0.1mA以下
	出力動作	ON時(出力動作時)にオープン
	短絡保護	装備(自動復帰式)
NP切替入力		0V接続時：NPN出力動作電源用24V DC接続時：PNP出力動作
タイミング入力		NPN出力選択時：0Vに接続時動作、または接続中動作(設定により異なる) PNP出力選択時：外部電源+に接続時動作、または接続中動作(設定により異なる)
マルチ入力		入力時間によりゼロセット、ゼロセットオフ、リセット、メモリ切替、ティーチング、保存、レーザ制御 NPN出力選択時：0Vに接続する時間による PNP出力選択時：外部電源+に接続する時間による
通信インタフェース (高機能タイプに装備)		RS-422またはRS-485(切替式) ボーレート：9,600/19,200/38,400/115,200/230,400/460,800/921,600bps データ長8bit、ストップビット長1bit、パリティチェックなし、BCCあり、データ区切り：CR
表示灯	レーザ放射表示灯	緑色LED(レーザ放射時点灯)
	アラーム表示灯	橙色LED(光量不足または光量過多による測定不能時点灯)
	出力表示灯	黄色LED×3
デジタル表示部		赤色LED　5 ¹/₂桁表示
使用標高 / 汚損度		2,000m以下　/　2
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	-10～45℃(但し、氷結しないこと) 保存時：-20℃～60℃(但し、氷結しないこと)
	使用周囲湿度	35%～85%RH(但し、結露しないこと) 保存時：35%～85%RH(但し、結露しないこと)
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下　(注4)
	絶縁抵抗	DC250Vメガにて 20MΩ以上　全端子一括-ケース間
	耐電圧	AC1,000V 1分間　全端子一括-ケース間
	耐振動	耐久10～55Hz(周期1分)　複振幅1.5mm　XYZ各方向2時間
	耐衝撃	500m/s²(約50G)　XYZ各方向3回
材質		本体ケース：PBT、前面カバー：アクリル、ケーブル：PVC
ケーブル		標準タイプ：0.1mm²　10芯キャブタイヤケーブル5m付高機能タイプ：14芯コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		標準タイプ：延長できません高機能タイプ：オプション(別売)の延長ケーブルにて全長20mまで延長可能
質量	標準タイプ	本体質量：約70g(ケーブル含まず)、約320g(ケーブル含む)、梱包質量：約380g
質量	高機能タイプ	本体質量：約70g(ケーブル含まず)、約110g(ケーブル含む)、梱包質量：約160g
付属品		レーザ警告ラベル：1セット

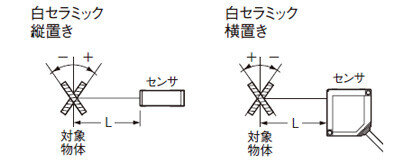

(注1)：指定なき測定条件は、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：500μs、平均回数：1,024回、測定中心距離、対象物体：白セラミック、アナログ出力とします。

(注2)：Laser Notice No.56規定に従い、IEC 60825-1 Ed.3への準拠を除き、FDA規則(FDA 21 CFR 1040.10および1040.11)に準拠します。

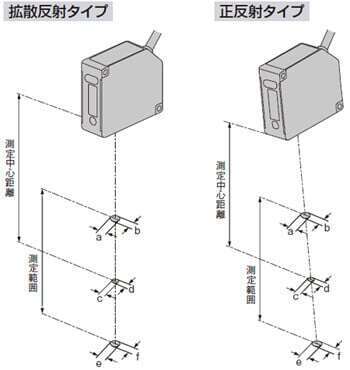

(注3)：測定中心距離における大きさです。中心光強度の1/ｅ²(約13.5％)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注4)：使用周囲照度による測定値変動は±0.1％ F.S.以下になります。

正反射タイプ

型式名	標準タイプ	HL-G103A-RA-C5	HL-G105A-RA-C5	HL-G108A-RA-C5
型式名	高機能タイプ	HL-G103A-RS-J	HL-G105A-RS-J	HL-G108A-RS-J
適合規制		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)
測定中心距離		26.3mm	47.3mm	82.9mm
測定範囲		±2mm	±5mm	±10mm
分解能		0.5μm	1.5μm	2.5μm
直線性		±0.2% F.S.
温度特性		±0.08% F.S./℃
光源		赤色半導体レーザ　クラス1[IEC / EN / JIS / GB / KS / FDA(注2)] 最大出力：0.39mW、発光ピーク波長：655nm
ビーム径(注3)		0.1×0.1mm		0.2×0.2mm
受光素子		CMOSイメージセンサ
電源電圧		24V DC±10%　リップル0.5V(P-P)を含む
消費電流		100mA以下
サンプリング周期		200μs、500μs、1ms、2ms
アナログ出力	電圧	出力範囲：0～10.5V(正常時)、11V(アラーム時) 出力インピーダンス：100Ω
アナログ出力	電流	出力範囲：3.2～20.8mA(正常時)、21.6mA(アラーム時) 負荷インピーダンス：300Ω以下
出力 (OUT1 OUT2 OUT3)		判定出力またはアラーム出力(設定切替式) NPNトランジスタ・オープンコレクタ/PNPトランジスタ・オープンコレクタ(切替式) ＜NPN出力選択時＞　・最大流入電流：50mA 　・印加電圧：3V～24V DC(出力-0V間) 　・残留電圧：2V以下(流入電流50mAにて) 　・漏れ電流：0.1mA以下＜PNP出力選択時＞　・最大流出電流：50mA 　・残留電圧：2.8V以下(流出電流50mAにて) 　・漏れ電流：0.1mA以下
	出力動作	ON時(出力動作時)にオープン
	短絡保護	装備(自動復帰式)
NP切替入力		0V接続時：NPN出力動作電源用24V DC接続時：PNP出力動作
タイミング入力		NPN出力選択時：0Vに接続時動作、または接続中動作(設定により異なる) PNP出力選択時：外部電源+に接続時動作、または接続中動作(設定により異なる)
マルチ入力		入力時間によりゼロセット、ゼロセットオフ、リセット、メモリ切替、ティーチング、保存、レーザ制御 NPN出力選択時：0Vに接続する時間による PNP出力選択時：外部電源+に接続する時間による
通信インタフェース (高機能タイプに装備)		RS-422またはRS-485(切替式)ボーレート：9,600/19,200/38,400/115,200/230,400/460,800/921,600bps データ長8bit、ストップビット長1bit、パリティチェックなし、BCCあり、データ区切り：CR
表示灯	レーザ放射表示灯	緑色LED(レーザ放射時点灯)
	アラーム表示灯	橙色LED(光量不足または光量過多による測定不能時点灯)
	出力表示灯	黄色LED×3
デジタル表示部		赤色LED　5 ¹/₂桁表示
使用標高 / 汚損度		2,000m以下　/　2
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	-10～45℃(但し、氷結しないこと) 保存時：-20℃～60℃(但し、氷結しないこと)
	使用周囲湿度	35%～85%RH(但し、結露しないこと) 保存時：35%～85%RH(但し、結露しないこと)
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下　(注4)
	絶縁抵抗	DC250Vメガにて 20MΩ以上　全端子一括-ケース間
	耐電圧	AC1,000V 1分間　全端子一括-ケース間
	耐振動	耐久10～55Hz(周期1分)　複振幅1.5mm　XYZ各方向2時間
	耐衝撃	500m/s²(約50G)　XYZ各方向3回
材質		本体ケース：PBT、前面カバー：アクリル、ケーブル：PVC
ケーブル		標準タイプ：0.1mm²　10芯キャブタイヤケーブル5m付高機能タイプ：14芯コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		標準タイプ：延長できません、高機能タイプ：オプション(別売)の延長ケーブルにて全長20ｍまで延長可能
質量	標準タイプ	本体質量：約70g(ケーブル含まず)、約320g(ケーブル含む)、梱包質量：約380g
質量	高機能タイプ	本体質量：約70g(ケーブル含まず)、約110g(ケーブル含む)、梱包質量：約160g
付属品		レーザ警告ラベル：1セット

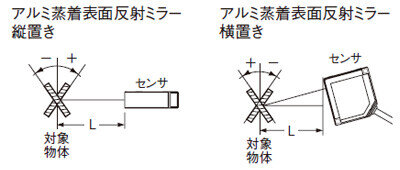

(注1)：指定なき測定条件は、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：500μs、平均回数：1,024回、測定中心距離、対象物体：アルミ蒸着表面反射ミラー、アナログ出力とします。

(注2)：Laser Notice No.56規定に従い、IEC 60825-1 Ed.3への準拠を除き、FDA規則(FDA 21 CFR 1040.10および1040.11)に準拠します。

(注3)：測定中心距離における大きさです。中心光強度の1/ｅ²(約13.5％)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注4)：使用周囲照度による測定値変動は±0.1％ F.S.以下になります。

------------------------------ Tab5 showing ------------------------------

寸法図

単位mm

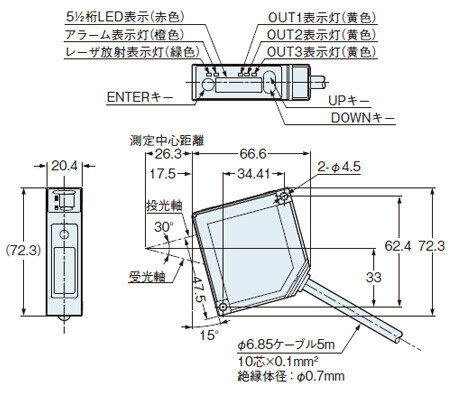

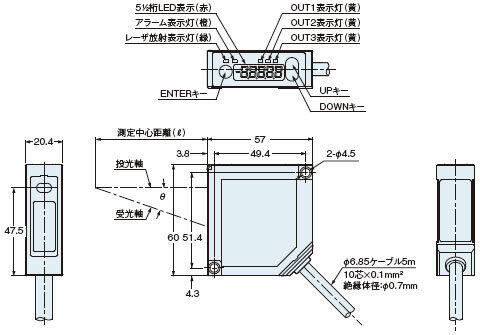

HL-G1□-A-C5

センサ（拡散反射タイプ・標準タイプ）

型式名	測定中心距離(ℓ)	θ
HL-G103-A-C5	30mm	30°
HL-G105-A-C5	50mm	21°
HL-G108-A-C5	85mm	15°
HL-G112-A-C5	120mm	11°
HL-G125-A-C5	250mm	6.2°

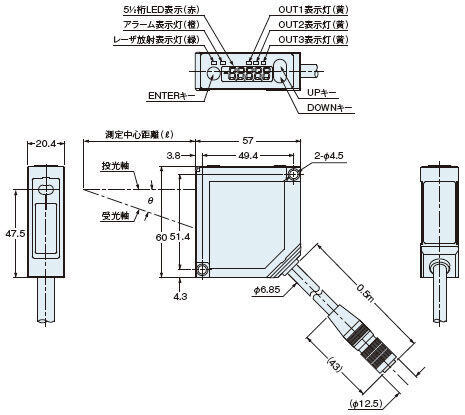

HL-G1□-S-J

センサ（拡散反射タイプ・高機能タイプ）

型式名	測定中心距離(ℓ)	θ
HL-G103-S-J	30mm	30°
HL-G105-S-J	50mm	21°
HL-G108-S-J	85mm	15°
HL-G112-S-J	120mm	11°
HL-G125-S-J	250mm	6.2°

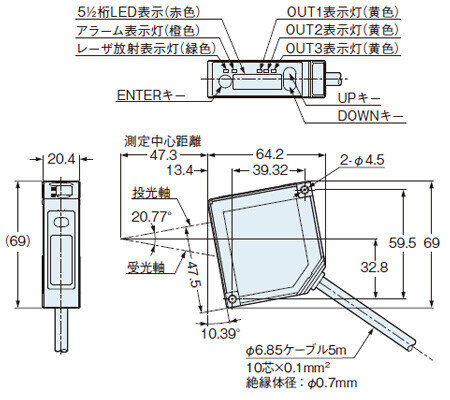

HL-G103A-RA-C5

センサ（正反射タイプ・標準タイプ）

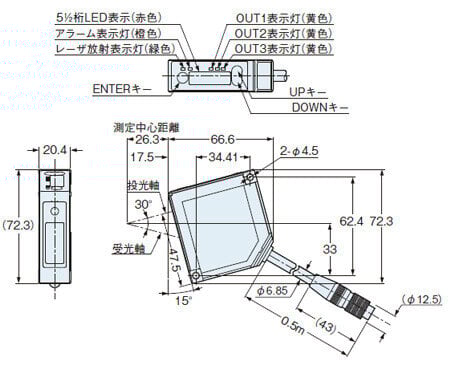

HL-G103A-RS-J

センサ（正反射タイプ・高機能タイプ）

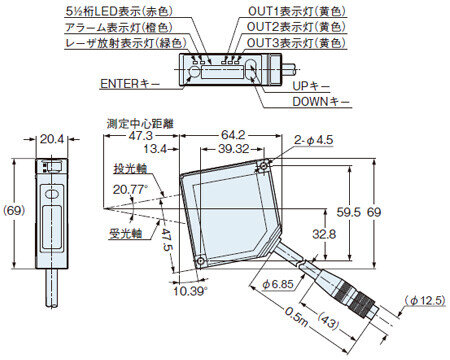

HL-G105A-RA-C5

センサ（正反射タイプ・標準タイプ）

HL-G105A-RS-J

センサ（正反射タイプ・高機能タイプ）

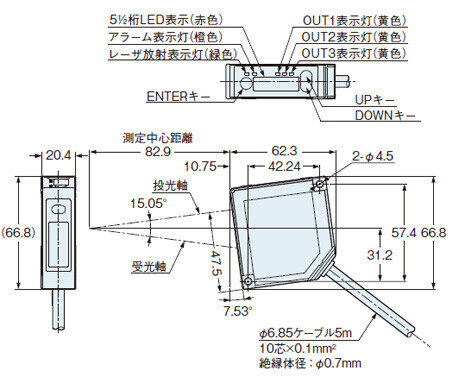

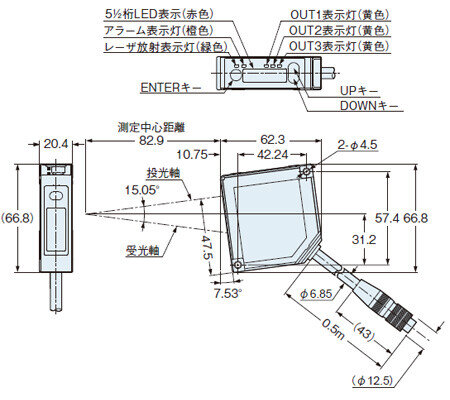

HL-G108A-RA-C5

センサ（正反射タイプ・標準タイプ）

HL-G108A-RS-J

センサ（正反射タイプ・高機能タイプ）

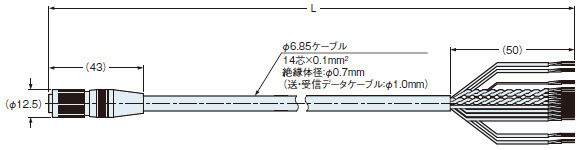

HL-G1CCJ□

延長ケーブル(高機能タイプ用・別売)

型式名	L
HL-G1CCJ2	2,000 ^{+ 200}₀
HL-G1CCJ5	5,000 ^{+ 500}₀
HL-G1CCJ10	10,000 ^{+ 1000}₀
HL-G1CCJ20	20,000 ^{+ 2000}₀

------------------------------ Tab6 showing ------------------------------

回路・接続

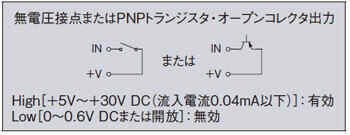

入・出力回路図

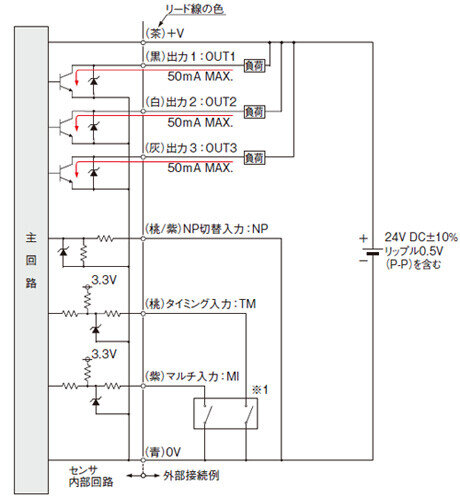

NPN出力で使用する場合

※1

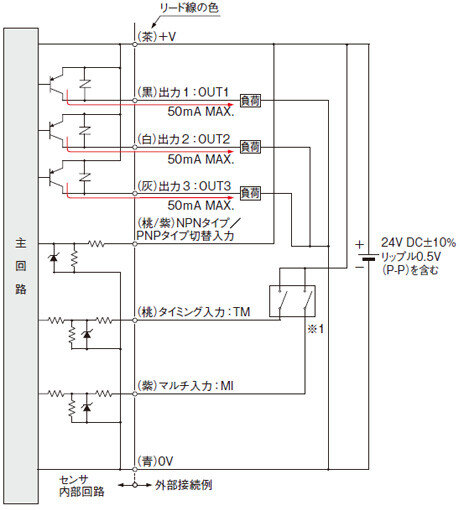

PNP出力で使用する場合

※1

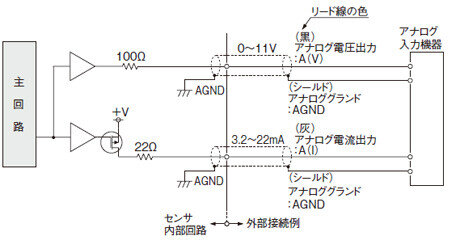

アナログ出力（NPN・PNP共通）

(注1):アナログ出力には、短絡保護回路が装備されていません。
出力間の短絡や、電圧の印加をしないでください。

(注2):アナログ出力には、シールドケーブルをご使用ください。

通信仕様（高機能タイプ）

通信方式	RS-422	RS-485
通信方式	全二重	半二重
同期方式	調歩同期
伝送コード	ASCII
ボーレート	9,600／19,200／38,400／115,200／230,400／460,800／921,600bps
データ長	8bit
ストップビット長	1bit
パリティチェック	なし
BCC	あり
データ区切り	CR

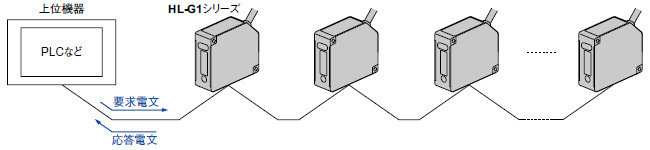

RS-422またはRS-485の上位機器と接続することが可能です。
HL-G1シリーズは上位機器からの要求電文に対して応答電文を返信します。

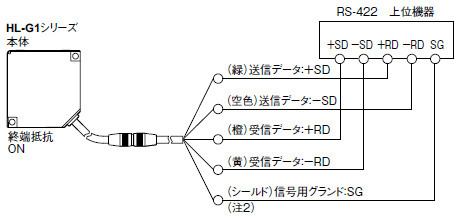

RS-422接続（1:1接続）

(注1):送信データケーブルおよび受信データケーブルはそれぞれツイストペアケーブルになっています。

(注2):シールドは、センサ内部にて電源の0Vと共通になっています。

(注3):信号用グランドは、必ず接続してください。

(注4):非絶縁タイプのため、RS-422接続機器間の電位差が4V以下となるようにしてください。大きな電位差があると、接続機器や本機の故障の原因となります。

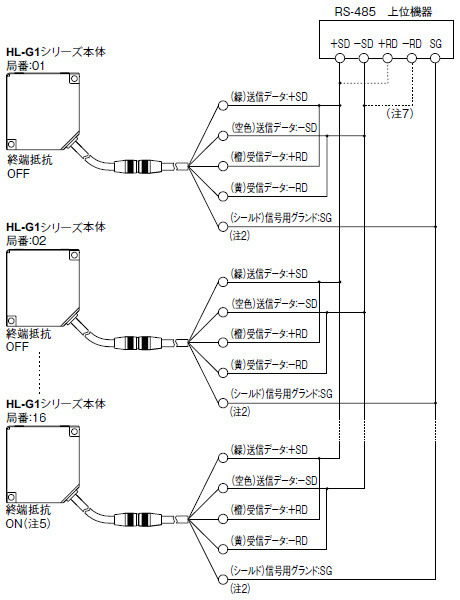

RS-485接続（1：N接続）

最大16台まで接続可能です。
センサの局番は重複なく設定してください。

(注1):送信データケーブルおよび受信データケーブルはそれぞれツイストペアケーブルになっています。

(注2):シールドはセンサ内部にて電源の0Vと共通になっています。

(注3):信号用グランドは、必ず接続してください。

(注4):非絶縁タイプのため、RS-485接続機器間の電位差が4V以下となるようにしてください。大きな電位差があると、接続機器や本機の故障の原因となります。

(注5):センサには、終端抵抗が内蔵されています。
終端局のセンサは、必ず終端抵抗をONに設定してください。

(注6):伝送路は渡り配線としてください。

(注7):機器の仕様に合わせて接続してください。

------------------------------ Tab7 showing ------------------------------

------------------------------ Tab8 showing ------------------------------

[HL-G1□-S-J／HL-G1□-A-C5]

本製品は、IEC/EN/JIS/GB/KS規格およびFDA規則^※のクラス2レーザ製品です。
周辺が暗い環境を含むビーム内の連続的な観察は避けてください。
望遠光学系など、光学機器を用いてビームを見ないでください。
製品の分解・改造は絶対にしないでください。
本製品には、IEC(EN)規格の警告ラベルが貼り付けてあり、JIS規格、GB規格、KS規格の警告ラベルが同梱されています。必要に応じて、IEC(EN)規格の警告ラベルを剥がしてから、適切なラベルを貼り付けてください。

[HL-G1□A-RS-J／HL-G1□A-RA-C5]

本製品は、IEC/EN/JIS/GB/KS規格およびFDA規則^※のクラス１レーザ製品です。
周辺が暗い環境でのビーム内の連続的な観察は避けてください。
望遠光学系など、光学機器を用いてビームを見ないでください。
本製品には、下記内容のラベルが取り付けられています。ラベルの内容に従ってお取り扱いください。

※Laser Notice No.56規定に従い、IEC 60825-1 Ed. 3への準拠を除き、FDA規則（FDA 21 CFR 1040.10および1040.11）に準拠しています。

レーザ製品の安全基準

レーザ製品によって使用者に障害が発生するのを未然に防止することを目的として、IEC規格、EN規格、JIS規格、GB規格、KS規格、FDA規則ではそれぞれ次の基準が制定されています。
IEC : IEC 60825-1:2014
EN : EN 60825-1:2014/A11:2021
JIS : JIS C 6802:2014
GB : GB 7247.1-2012
KS : KS C IEC 60825-1:2014
FDA : PART 1040.10、1040.11（Laser Notice No.56適用）

上記規格にもとづき、HL-G1シリーズはクラス1/2のレーザ製品に該当します。

IEC 60825-1:2014（JIS C 6802:2014）によるクラス分け

クラス分け	機種	危険評価の概要
クラス１	HL-G1□A-RA-C5 HL-G1□A-RS-J	合理的に予知可能な運転条件で安全であるレーザ。
クラス２	HL-G1□-A-C5 HL-G1□-S-J	可視光で低出力。目の保護は通常まばたきなどの嫌悪反応によってなされる。

(注):予期せぬ故障が生じた場合には危険な放射が生じる可能性がありますので、安全に注意してください。

レーザ光の安全方策について

レーザ製品を安全に使用するために、各規格において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。

ビーム径

種類	型式名	ビーム径（単位：mm）
種類	型式名	a	b	c	d	e	f
拡散反射タイプ	HL-G103-S-J HL-G103-A-C5	0.15	0.15	0.1	0.1	0.15	0.15
	HL-G105-S-J HL-G105-A-C5	1.2	0.6	1.0	0.5	0.9	0.4
	HL-G108-S-J HL-G108-A-C5	1.5	0.9	1.25	0.75	1.0	0.6
	HL-G112-S-J HL-G112-A-C5	1.8	1.2	1.5	1.0	0.8	0.5
	HL-G125-S-J HL-G125-A-C5	2.5	1.5	3.5	1.75	4.5	2.0
正反射タイプ	HL-G103A-RS-J HL-G103A-RA-C5	0.15	0.15	0.1	0.1	0.15	0.15
	HL-G105A-RS-J HL-G105A-RA-C5	0.15	0.15	0.1	0.1	0.15	0.15
	HL-G108A-RS-J HL-G108A-RA-C5	0.2	0.2	0.2	0.2	0.2	0.2

センサの取り付け方向

精度よく測定するために、移動体に対し下図のような方向に取り付けてください。

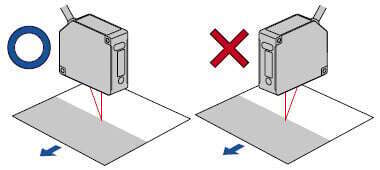

材質・色差の異なるもの

回転しているもの

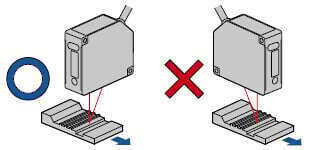

段差や溝の変化が大きいもの

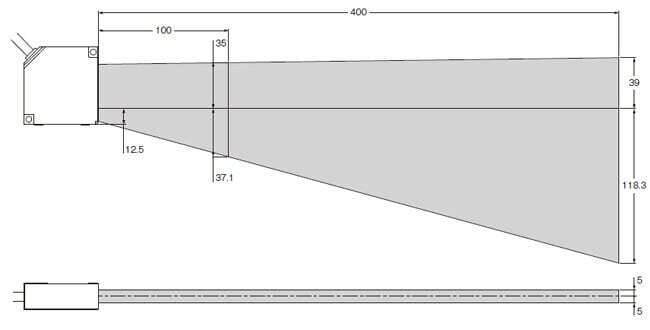

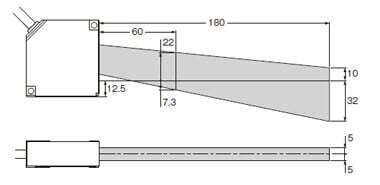

相互干渉について（単位：mm）

拡散反射タイプのセンサを2台以上隣接取り付けする場合、他方のセンサのレーザスポットが、下図のの範囲外であれば相互干渉はしません。他のセンサのレーザスポットが、の範囲内に入らないように取り付けてください。

HL-G103□

HL-G105□

HL-G108□

HL-G112□

HL-G125□

その他

電源投入時の過渡的状態を避けてご使用ください。

小型レーザ変位センサ HL-G1

基本情報

特長

高精度な測定やPCを活用したデータ分析をこの１台で実現します

基本性能

高分解能0.5μm

デジタル表示を見ながら簡単設定

コンパクトボディに多彩な機能を凝縮

保護構造IP67

装置やラインへの組み込みが簡単

可動部にも使える軽量ボディ

機能

タイミング入力＋マルチ入力

3出力＋アナログ2出力

NPN／PNP両極対応 [グローバルサポート]

メモリ切替機能

高機能タイプ（HL-G1□-S-J／HL-G1□-RS-J）

通信インタフェースの搭載により、PLCなどの上位機器とのデータ通信が可能

センサ設定・評価用ツールソフト HL-G1SMI [無償ダウンロード可能]

測定値表示・センサ設定用画面データ [無償ダウンロード可能]

多言語対応 [グローバルサポート]

用途

種類・価格

センサヘッド

拡散反射タイプ

正反射タイプ

延長ケーブル(高機能タイプ用)

対応インタフェースコンバータのご案内

仕様

センサヘッド

寸法図

HL-G1□-A-C5

HL-G1□-S-J

HL-G103A-RA-C5

HL-G103A-RS-J

HL-G105A-RA-C5

HL-G105A-RS-J

HL-G108A-RA-C5

HL-G108A-RS-J

HL-G1CCJ□

回路・接続

入・出力回路図

通信仕様（高機能タイプ）

RS-422接続（1:1接続）

RS-485接続（1：N接続）

検出特性

拡散反射タイプ

HL-G103□

HL-G105□

HL-G108□

HL-G112□

HL-G125□

正反射タイプ

HL-G103A□

HL-G105A□

HL-G108A□

使用上のご注意

レーザ光に関する注意事項

レーザ製品の安全基準

レーザ光の安全方策について

ビーム径

センサの取り付け方向

相互干渉について（単位：mm）

その他

最近チェックした商品

最近チェックした品番

お問い合わせはこちら

制御部品・電子デバイス商品技術サポート

FAデバイス商品技術サポート

産業用モータ技術サポート

ご購入に関するご相談窓口

ご注文・ご使用に際してのお願い

制御部品・電子デバイス商品
技術サポート

FAデバイス商品
技術サポート

産業用モータ
技術サポート

ご購入に関する
ご相談窓口
