高速多点レーザ変位センサ HL-D3(終了品)

仕様

センサヘッド

(注1):指定のない測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、計測モード：多分割光量調整モード(調整単位：幅100μm)、単位受光時間：100μs、移動平均回数：64回、測定中心距離、対象物体：白色拡散体(弊社基準物体)とします。

(注2):Ver2.0以上のコントローラに接続した場合の値です。

(注3):測定中心距離において、全測定幅の高さ平均値における値です。

(注4):ピンゲージＲ面をエッジ位置測定(立ち下がりエッジ)により測定した場合の値です。
測定対象物：白セラミックピンゲージ(ø10)、単位受光時間:200μs、測定抽出処理：ベース光量抑制、移動平均回数：64回、幅方向平滑化：±4、その他は初期設定。

(注5):幅方向の測定中心位置の高さ測定において、高さ測定範囲(フルスケール)の理想直線に対する誤差を表した値で、仕様は高さ測定範囲±7.5mm以内における値です。

(注6):FDA規則のLaser Notice No.50(2007.6.24)の規定に従い、FDA規則(21 CFR 1040.10および1040.11)に準拠しています。

(注7):測定中心距離における大きさで、中心光強度の１/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントに比べて検出ポイント周囲の反射率が高い場合は、その影響を受ける場合があります。

コントローラ

(注1):指定のない測定条件は、センサヘッドと接続し、電源電圧：24V DC、周囲温度：20℃、計測モード：多分割光量調整モード(調整単位：幅100μm)、単位受光時間：100μs、移動平均回数：64回、測定中心距離、対象物体：白色拡散体(弊社基準物体)とします。

(注2):計測モード：多分割光量調整モードにて、1ヘッド測定、各測定範囲：最大、光量調整回数：0回(連続)、判定出力：2出力使用における値です。

(注3):計測モード：一括同期モードにて、2ヘッド測定、各測定範囲：最小、OUT演算なし、バッファリングで変位形状波形データを取得する場合における値です。

(注4):計測モード：多点変位モードにて、1ヘッド測定、単位受光時間：40μs、光量調整回数：0回(連続)、設定位置個数：2箇所、ワイドセルなし、判定出力：2出力使用における値です。

(注5):2013年9月生産分より9,600、19,200、38,400bit/sにも対応しています。

寸法図

単位mm

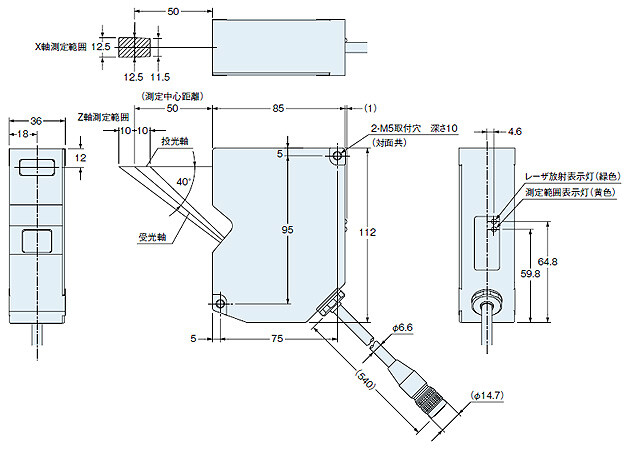

HL-D301B
HL-D301C

センサヘッド

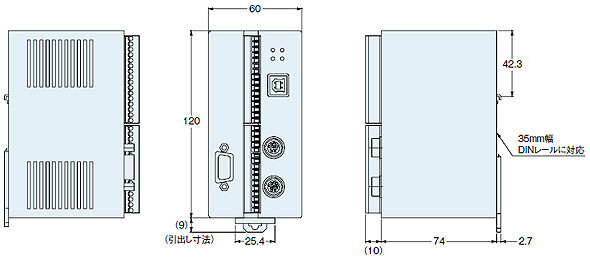

HL-D3C

コントローラ

回路・接続

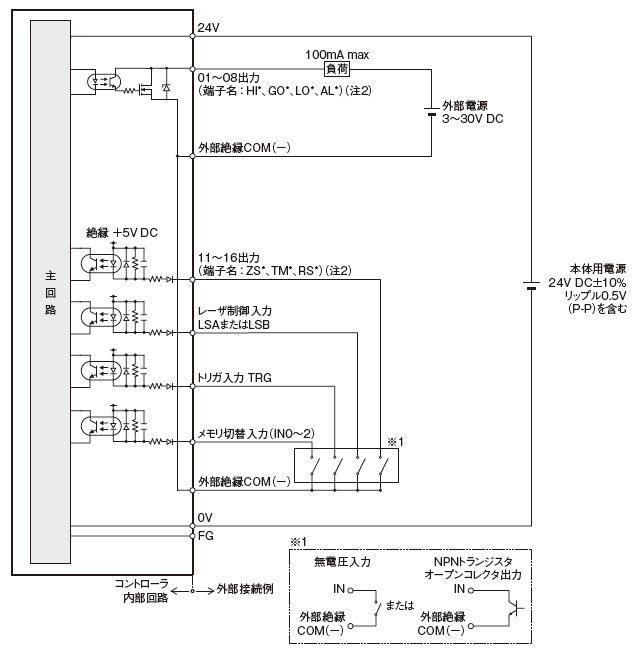

入・出力回路図

(注1) :外部絶縁COM(－)は内部0Vとは絶縁されています。必ず外部電源の0Vに接続してください。

(注2) :*は 1,2,3,4,5,7 が入ります。この番号はOUT設定の番号となります。
1,2,3,4,5,7は、OUT1～OUT5,OUT7に属する判定出力、入力端子となります。ここで、4,5(OUT4,5)は「OUT間演算」、7(OUT7)とは、「形状判定測定」のことを示します。

※ FDA規則のLaser Notice No.50(2007.6.24)の規定に従い、FDA規則(21 CFR 1040.10および1040.11)に準拠しています。

レーザ光の安全基準

• レーザ光はエネルギ密度が高く、目や皮膚など人体に有害な場合があるため、JISやIECでは、安全性がクラス分けされ管理方法などが規定されています。

レーザ光の安全方策について

• レーザ製品を安全に使用するために、JIS C 6802（IEC60825-1） において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。

新旧バージョンの組み合わせについて

センサヘッドとコントローラの新旧バージョン組み合わせ動作は、下表のようになります。

(注1) :一部動作しているように見えますが、従来機能においても動作が不定となりますので、使用できません。

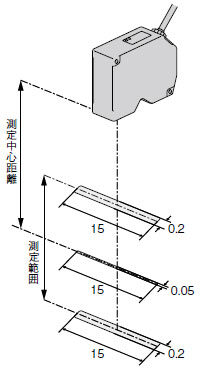

ビーム径

（単位：mm）

HL-D301B、HL-D301C

相互干渉について

（単位：mm）

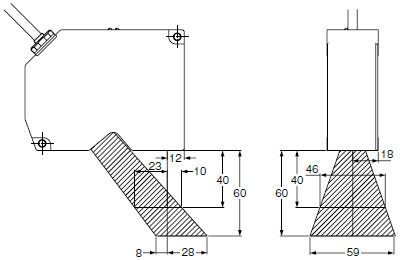

• 2台以上のセンサヘッドを隣接取り付けする場合、他方のセンサヘッドのレーザスポットが、下図の斜線外であれば、相互干渉はしません。他のセンサヘッドのレーザスポットが、斜線内に入らないように取り付けてください。

HL-D301B、HL-D301C

その他

• 電源投入時の過渡的状態を避けてご使用ください。
