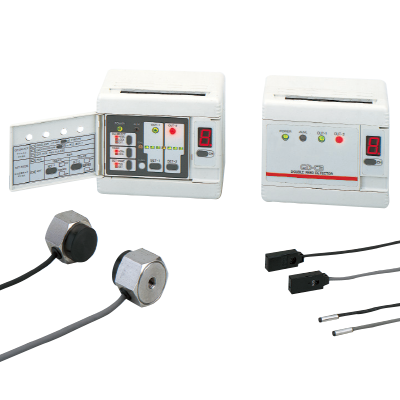

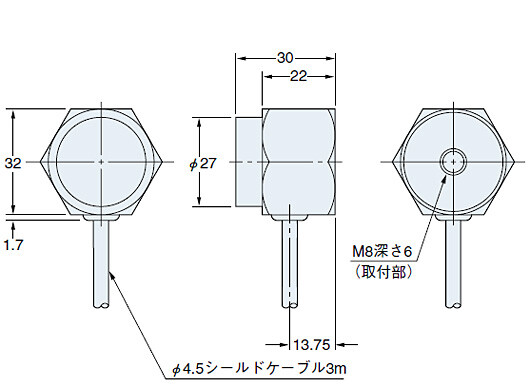

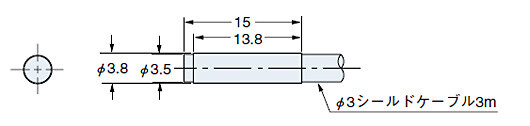

寸法図
単位mm

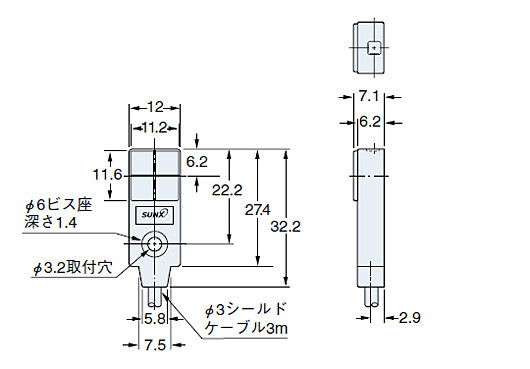

GD-3
センサヘッド
GD-10
センサヘッド
GD-20
センサヘッド
GD-C1 GD-C2
GD-C3

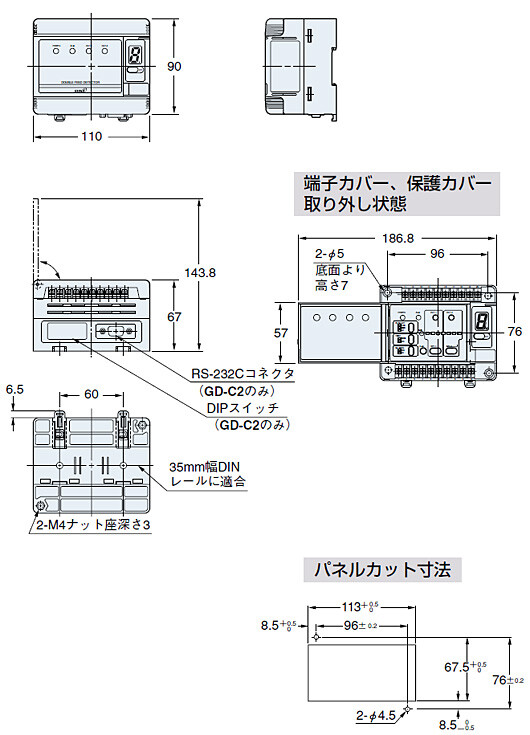

コントローラ
センサヘッド

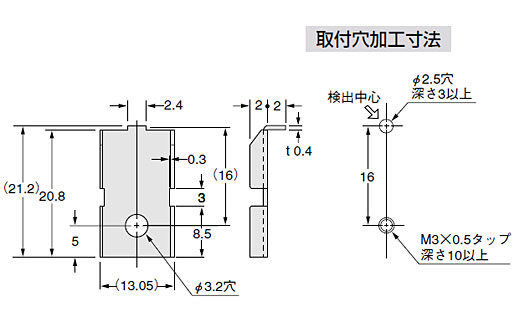

取付金具セット
(GD-10に付属)
材質：SPCC(ニッケルメッキ)
M3(長さ12mm)ナベビス1本、ナット1個、平座金、バネ座金、
すべり止めゴム("9.5×t 0.5mm)各1枚付属
------------------------------ Tab4 showing ------------------------------
回路・接続

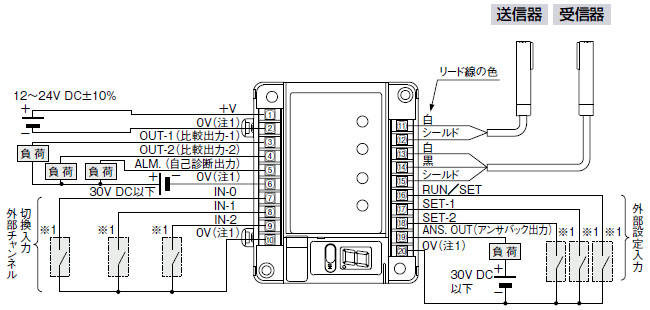

接続図
電源入力部の0Vと入・出力部の0Vは、絶縁されています。負荷用電源を共用する場合は、0V端子間[(2)と(6)、(2)と(10)、または(2)と(20)]を接続してください。
※1

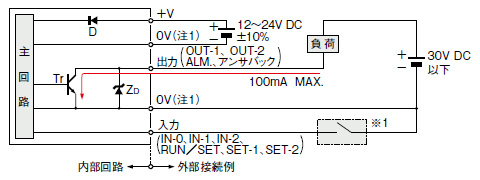

入・出力回路図
(注1): 電源入力部の0Vと入・出力部の0Vは、絶縁されています。負荷用電源を共用する場合は、0V端子間を接続してください。

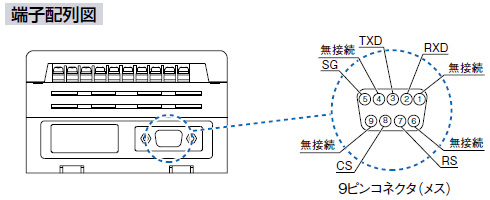

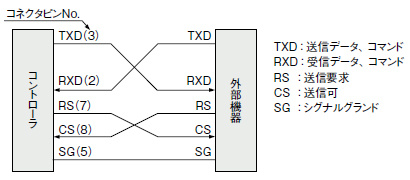

RS-232C接続図（GD-C2のみ）
チャンネル切換入力によるチャンネル指定
| チャンネルNo. | IN-0 | IN-1 | IN-2 |
|---|---|---|---|
| 1 | L | H | H |
| 2 | H | L | H |
| 3 | L | L | H |
| 4 | H | H | L |
| 5 | L | H | L |
| 6 | H | L | L |
| 7 | L | L | L |
| 8 | H | H | H |
L：Low（0～1V）、H：High（4.5～30Vまたは開放）
------------------------------ Tab5 showing ------------------------------
取り付け
センサヘッドの設定
送・受信器の中心線が一致するように設定してください。
- センサヘッドの近くに磁石がある場合、検出に影響を及ぼしますので、ご注意ください。
- センサヘッドの周囲にある金属が検出に影響を及ぼす場合がありますので、お問い合わせください。
- 複数のセンサヘッドを並べて使用する場合、検出に影響を及ぼす場合がありますので、お問い合わせください。
センサヘッドの取り付け
<GD-3>

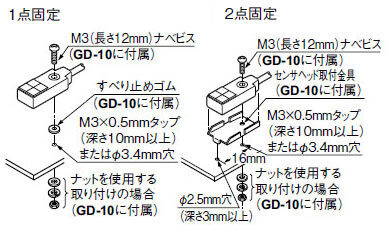

セットビスで取り付ける場合
- M3以下のセットビスを使用し、締め付けトルクは0.12N・m以下としてください。
- 締め付けトルクは、0.5N・m以下としてください。
- ナットを使用する場合の取付穴は、φ3.4mmとしてください。
(付属取付ビス・ナットの場合、取付板の厚さは2.3mm以下としてください。)
<GD-20>
- 締め付けトルクは、11.2N・m以下としてください。
コントローラの取り付け
<DINレールを使用する場合> |  |
[2] 取り付け部後部を35mm幅DINレールに押さえ付け、はめ込みます。 |  |
<ビスを使用する場合>
|  |
|
|
| ||||||
|
|
| ||||||
B寸法（鉄の場合）
| 設定距離 | 5mm | 10mm | 30mm | 70mm |
|---|---|---|---|---|
| GD-3 | φ15mm | φ20mm | ── | ── |
| GD-10 | φ100mm | ── | ||
| GD-20 | φ300mm | |||
相互干渉について
- 複数のセンサヘッドを並べて使用する場合は、干渉防止のため、以下に示す値以上の間隔をあけてください。
送信器と受信器を交互に並べる場合
C寸法
| 設定距離 | 5mm | 10mm | 20（35） mm | 30（70） mm |
|---|---|---|---|---|
| GD-3 | 60mm | 80mm | ── | ── |
| GD-10 | 160mm | 220mm | ||
| GD-20 | 370mm | 630mm | ||
(注1):（ ）内は、GD-20に対する値です。
送信器と受信器をそれぞれ横に並べる場合
D寸法
| 設定距離 | 5mm | 10mm | 20（35） mm | 30（70） mm |
|---|---|---|---|---|
| GD-3 | 30mm | 50mm | ── | ── |
| GD-10 | 200mm | 250mm | ||
| GD-20 | 450mm | 700mm | ||
(注1):（ ）内は、GD-20に対する値です。
検出モードについて
- GDシリーズには、ノーマル検出モードと高精度検出モードの2つの検出モードがあり、検出物体により自動的にモードが切り換わります。
- 感度設定後、検出モード表示灯はノーマル検出モードの場合緑色が、高精度検出モードの場合黄色が点灯します。
感度設定
- 外部入力によるティーチング
端子台からの外部入力によるティーチングが可能です。

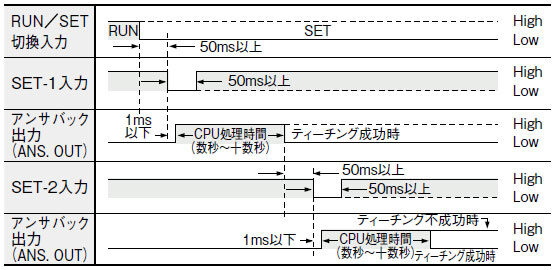

タイムチャート
RS-232Cについて（GD-C2のみ）
- GD-C2はRS-232Cによるシリアル通信により、設定値をパソコンなどに読み出してメモリし、必要に応じてコントローラに書き込むことができます。この場合、ティーチングされたデータ値が所定のチャンネルに記憶されていなければなりません。
通信仕様
- 伝送速度：300、600、1,200、2,400、4,800、9,600、19,200、31,250ビット/sより選択
- 伝送フォーマット：データ長……………7ビットまたは8ビット
パリティチェック……有または無、偶数または奇数
ストップビット長……1ビットまたは2ビット
終端コード…………CRまたはETX
自己診断機能
- GDシリーズは、常時自己診断を行なっており、その結果を自己診断出力で出力し、自己診断表示灯で表示します。また、異常内容はチャンネル表示部に表示されたエラーコードにより、確認することができます。
その他
・電源投入時、過渡的状態の数秒間（自己診断時間を含む）を避けてご使用ください。
- 判別可能の判断は、必ず現物で確認してください。ティーチングのときと、検出物体の大きさが異なったり検出位置が異なる場合、正しく判別できないことがあります。特に鉄などの磁性体金属や透磁率の低い金属は、その傾向が強いですからご注意ください。
- 電磁石搬送を行なう場合など近くに磁石がある場合、磁気が乱れ誤動作の原因となります。
- 微妙な検出を行なう際は、電源投入後60分以上経過した後、安定した状態で使用してください。
