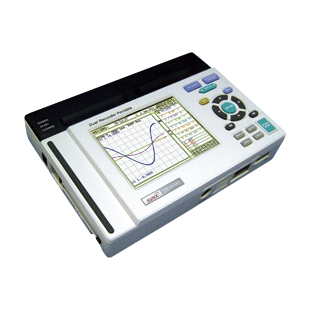

モバイル型データロガー DR(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2008年02月15日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

pic01-1

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

データロガー

種類モバイル型
型式名DR-100
装着可能ユニット数2ユニット
サンプリング周期カレントデータ1ms～1h
イベントデータ2μs～1s
出力チャンネル数アラーム出力：4ch(カレントサンプルにて判定)
出力形式NPNトランジスタ・オープンコレクタ出力(+5Vプルアップ、抵抗100kΩ)
出力条件レベル判定、ウィンドウ判定、ロジックパターン判定、パルス判定
入力パルス/ ロジック入力チャンネル数：4ch(パルス/ロジックのいずれか選択)
トリガ入力チャンネル数：1ch
パルス入力モード回転数モード、積算モード、瞬時モード
PCインタフェース種類イーサネット(10BASE-T/100BASE-TX)、USB(Ver2.0)
機能PCへデータ転送、PCからの本体制御
データ保存本体メモリ設定によりPCカードへ自動保存可能
外部メモリダイレクト収録(カレントデータのみ)
設定データの保存
画面コピーデータの保存(ビットマップファイル)
本体メモリ容量カレントデータ4MB
イベントデータ32MB
外部メモリコンパクトフラッシュメモリカード(PCカードアダプタ使用)
表示部表示画面波形+デジタル画面、波形画面のみ、デジタル画面のみ　キー操作にて切り換え
表示器4.7インチSTNカラー液晶ディスプレイ(320×420ドット)
耐環境性耐電圧500VP-P　1分間
使用周囲温度0～＋35℃(バッテリ充電時は0～＋30℃)
制御ソフトウエア対応OS(注1)Microsoft® Windows® 2000/Windows® XP
電源ACアダプタ100～240V AC　50/60Hz
DC入力8.5～24V DC
バッテリパック7.2V DC(2,200mAh)　リチウム2次電池
質量本体質量：約800g(ユニット1台装着、バッテリおよびメモリカードは含まず)
付属品CD-ROMアプリケーションソフト、取扱説明書
PCカードコンパクトフラッシュメモリカード256MB、PCカードアダプタ
電源ACケーブル/ACアダプタ
その他USBケーブル、バッテリパック、フェライトコア、LCDプロテクタ、端子台用ドライバ

(注1)：Microsoft® Windows® 2000、Windows® XPは、米国マイクロソフトコーポレーションの米国およびその他の国における商標または登録商標です。

入力ユニット

種類4ch絶縁電圧
BNCアンプユニット		4ch絶縁電圧
温度アンプユニット		8ch非絶縁電圧
温度アンプユニット
型式名DR-1ZB4DR-1ZT4DR-1NT8
入力ch数48
入力端子形状BNCネジ式端子
方式スキャン方式、全ch絶縁スキャン方式、全ch非絶縁
周波数応答DC～20kHz
(+1/-3dB Typ.)		DC～20kHz
(+1/-4.5dB Typ.)
A/D分解能14bit
測定レンジ電圧100mV、500mV、1V、5V、10V、50V、100V100mV、500mV、1V、5V、10V
温度-K、J、E、T、R、S、B、N、W
測定精度電圧±0.3% of F.S.
温度-熱電対 K、J、E
　-200～0℃：±(1% of rdg+3.5℃)
　0℃～Max.：±(0.2% of rdg+3.5℃)
　※Max.…K：1,370℃、J：1,100℃、E：800℃
熱電対 T
　-200～0℃：±(0.8% of rdg+3℃)
　0～400℃：±(0.2% of rdg+3℃)
熱電対 R、S
　0～200℃：±9.5℃
　200～800℃：±6.5℃
　800℃～Max.：±(0.2% of rdg+4.5℃)
　※Max.…R：1,600℃、S：1,760℃
熱電対 B
　600～700℃：±9.5℃
　700～1,820℃：±(0.2% of rdg+5.5℃)
熱電対 N
　0～1,300℃：±(0.2% of rdg+3.5℃)
熱電対 W
　0～2,315℃：±(0.2% of rdg+4℃)
最大入力電圧＋/－間100mV～10Vレンジ：30V
50V、100Vレンジ：100V		100mV～10Vレンジ：10V

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

DR-100

入力ユニット装着図

図は、4cg絶縁電圧BNCアンプユニットDR-1ZB4を2台装備した場合です。
