2次元コードリーダー QD/QS(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2012年03月31日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

受注終了情報

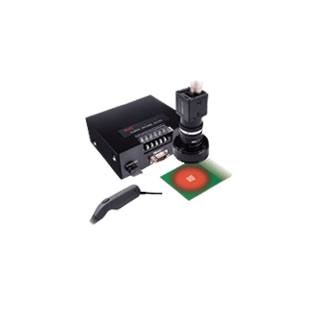

pic001



仕様

定置式リーダ（デコーダ分離型）

種類定置式リーダ(デコーダ分離型)
型式名QD25SX
分解能使用レンズにより可変
レンズマウントCマウント
読み取り
コード		2次元QRコード、マイクロQRコード、SQRC※,データマトリックス(ECC200)、マイクロPDF417、PDF417、Maxiコード、コンポジット
1次元EAN-8/13、UPC-A/E、EAN/UPC(アドオン付き)、CODE39、CODABAR(NW-7)、Interleaved 2 of 5、
CODE128(EAN-128(GS1-128))、RSS(GS1 DataBar)
定格電圧24V DC +10/-15%、1A
外部入力トリガ、モード1、モード2
外部出力読み取りOK/NG、照合OK/NG、READY、シャッタータイミング、印字品質監視
通信インターフェイスRS-232C[コネクタ：D-sub9ピン(オス)]、最大115.2kbps
使用周囲温度デコーダ：0～+50℃、保存時：-10～+60℃
(但し、結露および氷結しないこと)
カメラ：0～+40℃、保存時：-10～+60℃
(但し、結露および氷結しないこと)
使用周囲湿度デコーダ：10～85%RH、保存時：5～85%RH
カメラ：20～80%RH、保存時：20～80%RH
質量デコーダ：約510g、カメラ：約65g
付属品カメラ用ケーブル：1本
カメラ台座：1個

※SQRC（セキュリティQRコード）の読み取りを行う際は、別途「SQRC Setting」（オプション）が必要となります。

ハンディ式リーダ

種類ハンディ式リーダ(高分解能タイプ)
型式名QS20P-A11
読み取りコードQRコード、マイクロQRコード、
データマトリックス(ECC200)
読み取り口径11mm×11mm
最小分解能0.1mm
読み取り基準位置0mm
通信インターフェイスRS-232C、最大115.2kbps
電源供給専用ACアダプタ

寸法図

単位mm

定置式リーダー（QD25SX）

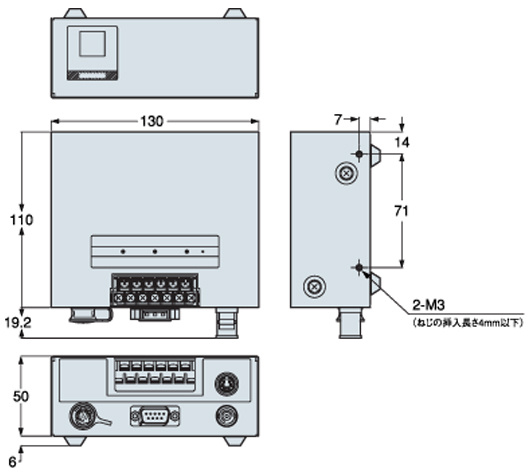

デコーダ部

QD25SX

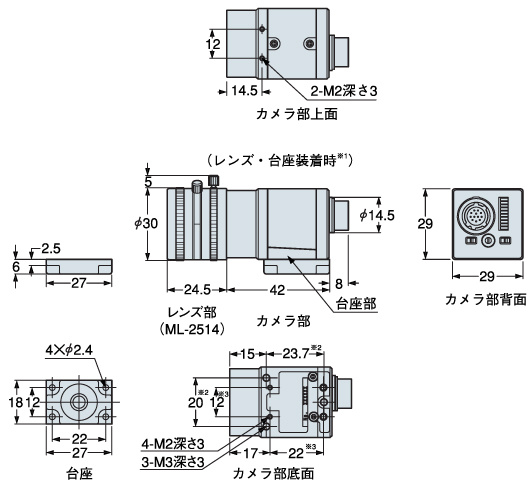

カメラ部

QD25SX

※1：図は絶縁台座およびオプションレンズ（ML-2514）を装着した場合です。

※2：M3のネジ寸法

※3：M2のネジ寸法

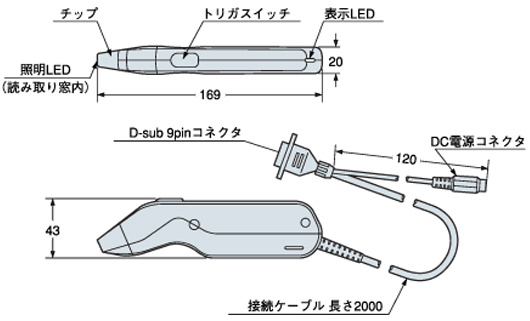

ハンディ式リーダー（QS20P-A11）

QS20P-A11
