3D FAYbレーザーマーカー LP-ZV

用途

仕様

（注1）:製品ごとに個体差があります。
（注2）:ここに示す値は入力可能な設定範囲です。印字や加工の品質を保つことのできる設定値は、印字条件や対象材質によって異なります。
（注3）:設定データ内容によっては、使用可能なスキャンスピードの上限が制限される場合があります。
（注4）:以下設定での、加工点における出力です。（出荷時）
LP-ZV200P / LP-ZV205P / LP-ZV206P ： レーザパワー100、パルス幅8ns、パルス周期3.3μs
LP-ZV500P / LP-ZV505P / LP-ZV506P ： レーザパワー100、パルス周期20μs
（注5）:LP-ZV200P / LP-ZV205P / LP-ZV206Pでは、パルス周期の設定範囲はパルス幅に依存して変動します。
（注6）:文字の種類によっては、レーザマーカでは使用できない場合があります。右横書き文字（アラビア文字、ヘブライ文字など）および合字を用いた文字（インド系文字など）は、レーザマーカでは使用できません。
（注7）:VECは、レーザマーカ専用の図形ファイル形式です。AI、EPS形式の図形ファイルを使用する場合は、専用ソフト「ExportVEC」にて、事前にVEC形式への変換が必要です。
（注8）:変位センサ用端子台はオプションの機能拡張基板を装着した場合にのみ使用可能です。
（注9）:オプションの産業用ネットワークユニットを装着した場合にのみ使用可能です。

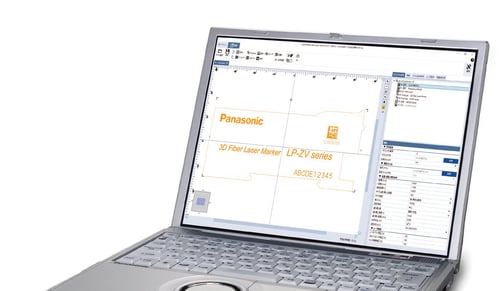

（注10）:ソフトウェアは弊社Webサイトからダウンロードできます。
（注11）:Microsoft社によるサポートが終了したOSバージョンについては、対応OSから除外させていただきます。
（注12）:周波数は自動切り替えです。
（注13）:起動時の突入電流（代表値）は以下のとおりです。（流れる時間は10ms以下）100V AC時 ： 85A、200V AC時 ： 170A
（注14）:コントローラ、ヘッド、発振器ユニット共通。結露および氷結なきこと。結露を防ぐために、保管場所と使用場所に温度差がある場合は、機器温度を周囲温度に徐々に馴染ませてください。
（注15）:レーザパワーの値を補正している場合は、補正後の値で使用周囲温度は規定されます。

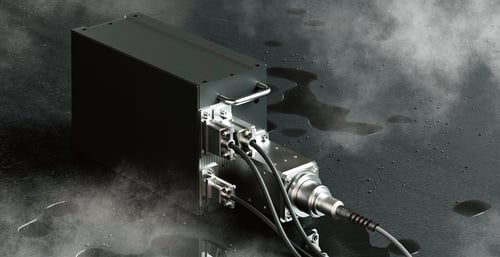

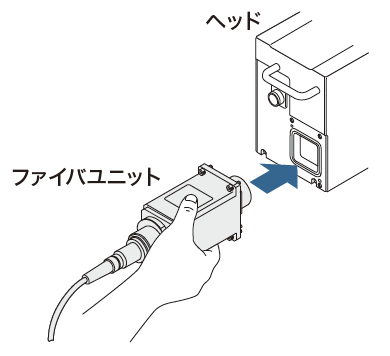

（注16）:発振器ユニットおよびコントローラ部は保護構造ではありません。ヘッド部の保護構造は、ファイバユニット、レーザ出射口保護ガラス、各種ケーブル、ケーブルコネクタカバーが正しく装着された状態でのみ性能を発揮します。
