仕様
| 型式名 | LP-Z130 | LP-Z250 | LP-Z256 | |
|---|---|---|---|---|
| 適合規制および認証 (注1) | FDA規則、CEマーキング(EMC指令、低電圧指令、RoHS指令)、GB規格(GB 7247.1)、韓国無線規則(電波法KC) | |||
| ワーク間距離 (±可変幅) | 190mm(±25mm) | 330mm(±25mm) | ||
| 印字レーザー | Yb：ファイバレーザー λ=1060nm クラス4レーザー製品 | |||
| パルス幅 | 30ns、100ns、200ns | 50ns、100ns、200ns | ||
| 平均出力 (注2) | 13W(パルス発振) | 25W(パルス発振) | ||
| ガイドレーザー・ポインタ | 半導体レーザー λ＝655nm クラス2レーザー製品 | |||
| 印字範囲 | 120mm×120mm | 330mm×330mm | ||
| スキャニング方式 | ガルバノスキャニング方式 | |||
| スキャンスピード | 最大12,000mm/s | 最大8,000mm/s | ||
| 文字設定 (文字高さ・幅) | 0.1～120mm (注3) | 0.1～330mm (注3) | ||
| 印字間隔 (文字間・文字行ピッチ) | 0～120mm (注3) 扇状：-180°～+180° (注4) | 0～330mm (注3) 扇状：-180°～+180° (注4) | ||
| 文字配列 | 直線、プロポーショナル、均等配置、扇状 | |||
| 文字種類 | 英大文字、英小文字、数字、カタカナ、ひらがな、 漢字(JIS第一・第二水準)、記号、 ユーザ登録文字(50種まで設定可能) | |||
| バーコード | CODE39、CODE128、ITF、NW-7、JAN/UPC、 RSS-14(GS1 DataBar)、RSS(GS1 DataBar)Limited、 RSS(GS1 DataBar)Expanded | |||
| 2次元コード | QRコード、マイクロQRコード、 SQRC(セキュリティQRコード) (注5)、データマトリックス、GS1 データマトリックス | |||
| コンポジット | RSS-14(GS1 DataBar)CC-A、 RSS-14(GS1 DataBar)Stacked CC-A、 RSS(GS1 DataBar)Limited CC-A など | |||
| 入出力 | インプットターミナル、アウトプットターミナル、I/Oコネクタ | |||
| インターフェイス (注6) | RS-232C、Ethernet | |||
| 冷却方式 | コントローラ、ヘッド共に強制空冷 | |||
| 電源電圧 | 90-132V AC または 180-264V AC(自動切り換え)、 50/60Hz | |||
| 消費電力 | 390VA以下(100V AC時)、 420VA以下(200V AC時) | |||
| 非常停止スイッチ | コントローラ部装備 | |||
| 使用周囲温度 (注7) | コントローラ、ヘッド 共に0～+40℃ | コントローラ、ヘッド 共に0～+35℃ | ||
| 保管周囲温度 (注7) | コントローラ、ヘッド共に-10～+60℃ | |||
| 使用周囲湿度 (注7) | コントローラ、ヘッド共に35～85%RH | |||
| 質量 | ヘッド/9.5kg コントローラ/24kg | |||
(注1) :2017年5月生産分より適合。
(注2) :レーザー発振器単体の出力です。
(注3) :0.001mm間隔で設定。
(注4) :0.01°間隔で設定。
(注5) :オプションです。
(注6) :Ethernetは2012年11月生産分より対応しています。
(注7) :結露および氷結なきこと。
(注8) :中国輸出向けは、別途ご用意しています。詳細については、お問い合わせください。
パソコン設定用ソフトウェア
| PCソフト | 対象OS※1 |
|---|---|
| Laser Marker Utility※2 | Microsoft Windows® 10 Pro (32ビット/64ビット) / 8.1 Pro (32ビット/64ビット) |
| NAVILINK-3D※2 (別売) | Microsoft Windows® 10 Pro (32ビット/64ビット) / 8.1 Pro (32ビット/64ビット) |
※1 Microsoft社によるサポートが終了したOSバージョンについては、対応OSから除外させていただきます。
※2 「Export Vec」の使用には、Adobe® Illustrator®(Windows版)がインストールされていることが必要です。
Adobe® Illustrator®の対応バージョンは、別途お問い合わせください。
MicrosoftおよびWindowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
正しくご使用ください
■レーザー光について
- 本製品は、JIS規格のクラス4レーザーに相当します。レーザーの直射光や、その反射光を見たり触れたりしないように注意し、警告ラベルの内容に適した安全対策をとってください。
- 製品には、下記の内容のラベルが貼付されています。ラベルは型式によって異なります。（本カタログ内の製品写真では、貼付されていません。）
- レーザー光は赤外光ですので、目には見えません。レーザー発振の際には、特にご注意ください。
■集塵機ご使用のお勧め
- 印字対象物によっては、印字の際、有害なガスや煙が発生し、人体やレーザーマーカーに悪影響を及ぼす場合があります。その場合には、集塵機をご使用ください。
タッチパネルコンソール
| 型式名 | LP-ADP50 |
|---|---|
| 電源電圧 | DC24V ± 10% (レーザマーカ/ レーザ加工機より供給) |
| 消費電流 | 300mA 以下 |
| 表示デバイス | タッチパネル付カラー液晶ディスプレイ 10.1 インチTFT WXGA |
| ドット数 | 1280 × 3 × 800 (画素) |
| 視野角 | 全方向：-85°～ 85°(Typ.) |
| バックライト | LED |
| 使用周囲温度(注1) | 0 ～ +50℃ 保存時： -10 ～ +70℃ |
| 使用周囲湿度(注1) | 10 ～ 90％ RH 保存時： 10 ～ 90％ RH |
| 保護構造 | IP54 (ケーブルのコネクタ部は除く) |
| 材質 | ケース： PC + ABS ケーブル：PVC |
| 質量 | 約1.5kg |
| 対象レーザマーカ/ レーザ加工機 | LP-M シリーズ / LP-MA シリーズ / LP-S シリーズ / LP-S500W シリーズ / LP-Z シリーズ / LP-400 シリーズ / LP-V シリーズ / VL-W1 シリーズ |
(注1) :結露および氷結なきこと。結露を防ぐために、保管場所と使用場所に温度差がある場合は、機器温度を周囲温度に徐々に馴染ませてください。
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm
LP-Zシリーズ共通

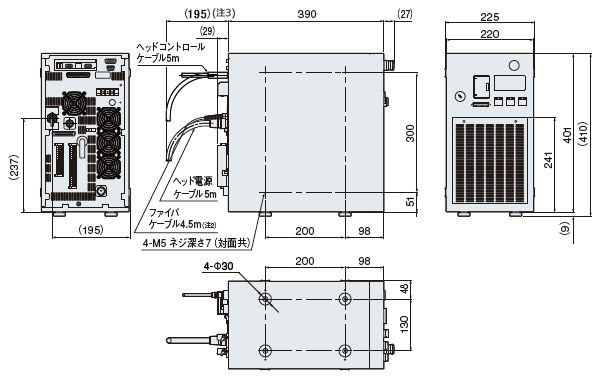

コントローラ部

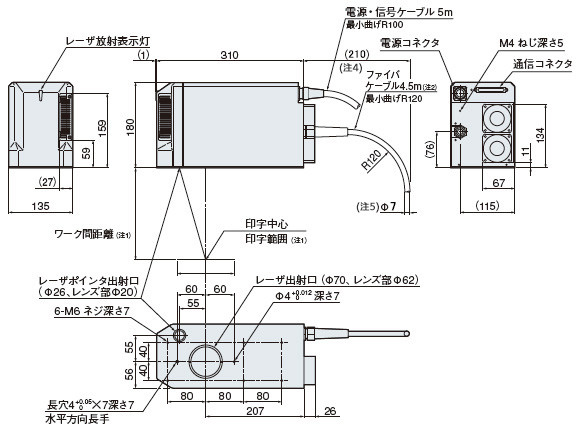

ヘッド部
(注1)
| 型式名 | LP-Z130 | LP-Z250 | LP-Z256 |
|---|---|---|---|
| ワーク間距離 | 190mm | 190mm | 330mm |
| 印字範囲 | 120×120mm | 120×120mm | 330×330mm |
(注2)ファイバケーブルは脱着できません。
(注3)2021年4月14日以前生産分は(223)mmです。
(注4)2021年4月14日以前生産分は(224)mmです。
(注5)2021年4月14日以前生産分はø11mmです。
コンソール

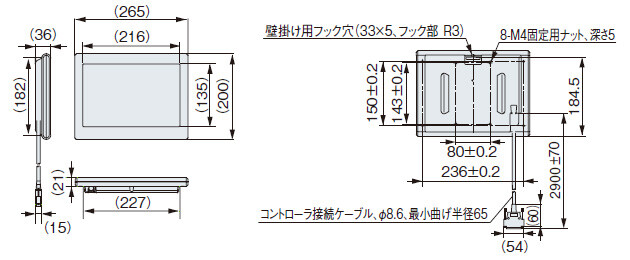

LP-ADP50 (別売)
受注終了品
コンソール
LP-ADP40 (別売)
