仕様
| 種類 | ワイドエリアタイプ | |
|---|---|---|
| 型式名 | LP-V15U | |
| ワーク間距離(注1) | 350mm | |
| 印字方式 | ガルバノスキャニング方式 | |
| 印字レーザー(注2) | Yb：ファイバレーザ λ=1.06μm クラス4レーザ製品 | |
| 平均出力 | 12W(パルス発振) | |
| ガイドレーザー・ポインタ | 半導体レーザー λ=655nm クラス2レーザー製品 | |
| 印字範囲 | 160×160mm | |
| スキャンスピード | 最大 12,000mm/s | |
| 対応ラインスピード(注3) | 240m/分 以下 | |
| 取付方向 | 全方向 | |
| 文字設定(文字高さ、幅) | 0.1～160mm (0.001mm間隔設定可) | |
| 印字間隔 (文字間、文字行ピッチ) | 0～160mm (0.001mm間隔設定可) 扇状：-180°～+180° (0.01°間隔設定可) | |
| 印字形状 | 直線状、プロポーショナル、均等配置、扇状 | |
| 文字種類 | 英大文字、英小文字、数字、カタカナ、ひらがな、 漢字(JIS第一・第二水準)、記号、 ユーザ登録文字(50種まで設定可能) | |
| バーコード | CODE39、CODE128、ITF、NW-7、JAN/UPC、GS1 DataBar (GS1 DataBar Limited、GS1 DataBar Stacked、 GS1 DataBar Expanded など)、GS1 コンポジットコード(GS1 DataBar Limited CC-A、 GS1 DataBar Stacked CC-A、GS1-128 CC-A など) | |
| 2次元コード | QRコード、マイクロQRコード、 SQRC(セキュリティQRコード)(注4)、データマトリックス、 GS1 データマトリックス | |
| 入出力ポート | インプットターミナル、アウトプットターミナル、I/Oコネクタ | |
| シリアル通信インタフェース | RS-232C、Ethernet | |
| ロゴデータ | BMP／DXF／HPGL／JPEG／AI(注5)／EPS(注5) | |
| 冷却方式 | 強制空冷 | |
| 電源電圧 | 90-132V ACまたは180-264V AC (電圧変動± 10%を含む)、50/60Hz(自動切り替え) | |
| 消費電力 | 390VA以下(100V AC時)、420VA以下(200V AC時) | |
| 入力 | リモート、トリガ、エンコーダ(A)、エンコーダ(B)、シャッタ制御、 レーザー励起、アラームリセット、非常停止、レーザーストップなど | |
| 出力 | 電源(+12V)、リモート、印字レディ、マーキング、印字終了、 レーザー励起、ワーニング、アラーム、確定完了、カウンタ終了 | |
| 印字ワーク状態 | 静止体、移動体 | |
| 機能 | ●印字順最適化 ●交点補正 ●カウンタ印字 ●現在日付印字 ●期限日付印字 ●ロット印字 ●ロゴデータ印字 ●フォント作成・編集 ●均等配置 ●運転画面更新表示 ●システムオフセット ●共通文字設定 ●ガイドレーザー ●デュアルポインタ ●フォーカス調整 ●重ね印字 ●バックアップ ●移動体連結印字 ●フォント選択 ●太文字印字 ●プロポーショナル印字 ●印字イメージ表示 ●印字時間測定 ●ワークイメージ表示 ●行・ロゴファイル単位パワー・スピード設定 ●オペレータ調整 ●ランク印字 ●オフセット印字 ●タイムホールド ●ステップアンドリピート ●I/Oチェックモニタ ●I/Oシミュレート ●エラー履歴表示 ●シリアルデータ印字 ●パワーチェック、補正 | |
| 非常停止スイッチ | コントローラ部に装備 | |
| 使用周囲温度 | 0～+40℃(保存時-10～+60℃)(但し、結露および氷結なきこと) | |
| 使用周囲湿度 | 35～85%RH(但し、結露および氷結なきこと) | |
| 質量 | ヘッド部：10kg、 コントローラ部：22kg | |
(注1):ワーク間距離には、製品ごとに約±2mm程度の個体差があります。
(注2):レーザー発振器単体の出力です。
(注3):ワークにより異なります。
(注4):オプションです。本機能は日本以外の地域では使用できません。
(注5):Adobe® Illustrator® のインストールされたパソコンが必要です。
米国FDA適合品、欧州CEマーキング適合品、中国輸出向け品につきましては営業所までお問い合せください。
パソコン設定用ソフトウェア
| PCソフト | 対象OS |
|---|---|
| Laser Marker Driver & Utility※1 | Microsoft Windows® 10 Pro (32ビット/64ビット) / 8.1 Pro (32ビット/64ビット) / 7 Professional (32ビット/64ビット) SP1 |
※1「Export Vec」の使用には、Adobe® Illustrator®9.X～CS6、CC、CC2014(Windows版)がインストールされていることが必要です。
Microsoft社によるサポートが終了したOSバージョンについては、対応OSから除外させていただきます。
MicrosoftおよびWindowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
正しくご使用ください
レーザ光について
- 本製品は、JIS規格のクラス4レーザに相当します。レーザの直射光や、その反射光を見たり触れたりしないように注意し、規格の内容に適した安全対策をとってください。
- 商品には、下記の内容のラベルが貼付されています。左記ラベルはLP-V10Uのものです。ラベルは型式によって異なります。（本Webサイト内の製品写真では、貼付されていません。）
- レーザ光は赤外光ですので、目には見えません。レーザの発振の際には、特にご注意ください。
集塵機ご使用のお薦め
- 印字対象物によっては、印字の際、有害なガスや煙が発生し、人体やレーザマーカに悪影響を及ぼす場合があります。その場合には、集塵機をご使用ください。
※詳しくは、営業担当者までお問い合わせください。
タッチパネルコンソール
| 型式名 | LP-ADP50 |
|---|---|
| 電源電圧 | DC24V ± 10% (レーザマーカ/ レーザ加工機より供給) |
| 消費電流 | 300mA 以下 |
| 表示デバイス | タッチパネル付カラー液晶ディスプレイ 10.1 インチTFT WXGA |
| ドット数 | 1280 × 3 × 800 (画素) |
| 視野角 | 全方向：-85°～ 85°(Typ.) |
| バックライト | LED |
| 使用周囲温度(注1) | 0 ～ +50℃ 保存時： -10 ～ +70℃ |
| 使用周囲湿度(注1) | 10 ～ 90％ RH 保存時： 10 ～ 90％ RH |
| 保護構造 | IP54 (ケーブルのコネクタ部は除く) |
| 材質 | ケース： PC + ABS ケーブル：PVC |
| 質量 | 約1.5kg |
| 対象レーザマーカ/ レーザ加工機 | LP-M シリーズ / LP-MA シリーズ / LP-S シリーズ / LP-S500W シリーズ / LP-Z シリーズ / LP-400 シリーズ / LP-V シリーズ / VL-W1 シリーズ |
(注1) :結露および氷結なきこと。結露を防ぐために、保管場所と使用場所に温度差がある場合は、機器温度を周囲温度に徐々に馴染ませてください。
受注終了品
| 種類 | 汎用タイプ | |
|---|---|---|
| 型式名 | LP-V10U | |
| ワーク間距離(注1) | 190mm | |
| 印字方式 | ガルバノスキャニング方式 | |
| 印字レーザー(注2) | Yb：ファイバレーザ λ=1.06μm クラス4レーザ製品 | |
| 平均出力 | 12W(パルス発振) | |
| ガイドレーザー・ポインタ | 半導体レーザー λ=655nm クラス2レーザー製品 | |
| 印字範囲 | 90×90mm | |
| スキャンスピード | 最大 12,000mm/s | |
| 対応ラインスピード(注3) | 240m/分 以下 | |
| 取付方向 | 全方向 | |
| 文字設定(文字高さ、幅) | 0.1～90mm (0.001mm間隔設定可) | |
| 印字間隔 (文字間、文字行ピッチ) | 0～90mm (0.001mm間隔設定可) 扇状：-180°～+180° (0.01°間隔設定可) | |
| 印字形状 | 直線状、プロポーショナル、均等配置、扇状 | |
| 文字種類 | 英大文字、英小文字、数字、カタカナ、ひらがな、 漢字(JIS第一・第二水準)、記号、 ユーザ登録文字(50種まで設定可能) | |
| バーコード | CODE39、CODE128、ITF、NW-7、JAN/UPC、GS1 DataBar (GS1 DataBar Limited、GS1 DataBar Stacked、 GS1 DataBar Expanded など)、GS1 コンポジットコード(GS1 DataBar Limited CC-A、 GS1 DataBar Stacked CC-A、GS1-128 CC-A など) | |
| 2次元コード | QRコード、マイクロQRコード、 SQRC(セキュリティQRコード)(注4)、データマトリックス、 GS1 データマトリックス | |
| 入出力ポート | インプットターミナル、アウトプットターミナル、I/Oコネクタ | |
| シリアル通信インタフェース | RS-232C、Ethernet | |
| ロゴデータ | BMP／DXF／HPGL／JPEG／AI(注5)／EPS(注5) | |
| 冷却方式 | 強制空冷 | |
| 電源電圧 | 90-132V ACまたは180-264V AC (電圧変動± 10%を含む)、50/60Hz(自動切り替え) | |
| 消費電力 | 390VA以下(100V AC時)、420VA以下(200V AC時) | |
| 入力 | リモート、トリガ、エンコーダ(A)、エンコーダ(B)、シャッタ制御、 レーザー励起、アラームリセット、非常停止、レーザーストップなど | |
| 出力 | 電源(+12V)、リモート、印字レディ、マーキング、印字終了、 レーザー励起、ワーニング、アラーム、確定完了、カウンタ終了 | |
| 印字ワーク状態 | 静止体、移動体 | |
| 機能 | ●印字順最適化 ●交点補正 ●カウンタ印字 ●現在日付印字 ●期限日付印字 ●ロット印字 ●ロゴデータ印字 ●フォント作成・編集 ●均等配置 ●運転画面更新表示 ●システムオフセット ●共通文字設定 ●ガイドレーザー ●デュアルポインタ ●フォーカス調整 ●重ね印字 ●バックアップ ●移動体連結印字 ●フォント選択 ●太文字印字 ●プロポーショナル印字 ●印字イメージ表示 ●印字時間測定 ●ワークイメージ表示 ●行・ロゴファイル単位パワー・スピード設定 ●オペレータ調整 ●ランク印字 ●オフセット印字 ●タイムホールド ●ステップアンドリピート ●I/Oチェックモニタ ●I/Oシミュレート ●エラー履歴表示 ●シリアルデータ印字 ●パワーチェック、補正 | |
| 非常停止スイッチ | コントローラ部に装備 | |
| 使用周囲温度 | 0～+40℃(保存時-10～+60℃)(但し、結露および氷結なきこと) | |
| 使用周囲湿度 | 35～85%RH(但し、結露および氷結なきこと) | |
| 質量 | ヘッド部：9kg、 コントローラ部：22kg | |
(注1):ワーク間距離には、製品ごとに約±2mm程度の個体差があります。
(注2):レーザー発振器単体の出力です。
(注3):ワークにより異なります。
(注4):オプションです。本機能は日本以外の地域では使用できません。
(注5):Adobe® Illustrator® のインストールされたパソコンが必要です。
米国FDA適合品、欧州CEマーキング適合品、中国輸出向け品につきましては営業所までお問い合せください。
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm
コントローラ部
(注1):ファイバケーブルは脱着できません。
LP-V15U
ヘッド部
コンソール
LP-ADP50 (別売)
受注終了品

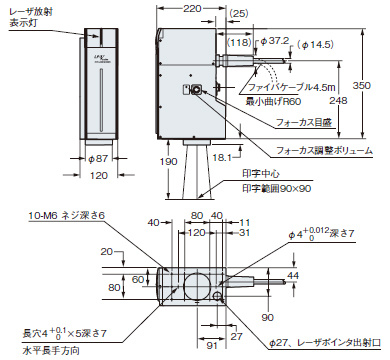

LP-V10U
ヘッド部
受注終了品
コンソール
LP-ADP40 (別売)
