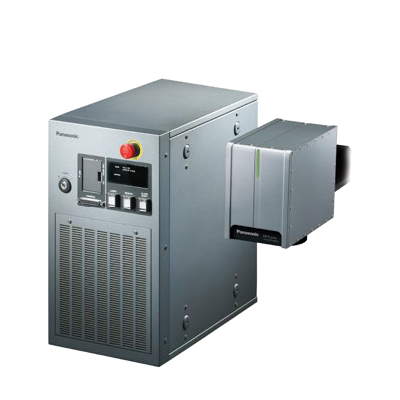

仕様
| 製品型式 | LP-S500W (印字範囲□90mm) | LP-S505W (印字範囲□160mm) | |
|---|---|---|---|
| ワーク間距離 | 中心位置 ※1 | 193mm | 357mm |
| 設定範囲 ※2 | 173～213mm | 327～387mm | |
| 印字レーザー | Yb：ファイバレーザー λ=1070nm クラス4レーザー製品 | ||
| 平均出力 ※3 | 42W (±5%) CW発振 | ||
| ガイドレーザー・ポインタ | 半導体レーザー λ=655nm クラス2レーザー製品 | ||
| 印字範囲 | 90×90mm | 160×160mm | |
| スキャニング方式 | ガルバノスキャニング方式 | ||
| 文字設定 (文字高さ、幅) | 0.1～90mm ※4 | 0.1～160mm ※4 | |
| 印字間隔 (文字間、文字行ピッチ) | 0～90mm ※4 | 0～160mm ※4 | |
| 扇状：-180°～＋180°※5 | |||
| 文字配列 | 直線、プロポーショナル、均等配置、扇状 | ||
| 文字種類 | 英大文字、英小文字、数字、カタカナ、ひらがな、漢字 (JIS第一・第二水準) 、 記号、ユーザ登録文字 (50種まで設定可能) | ||
| バーコード | CODE39、CODE128、ITF、NW-7、JAN (EAN) /UPC、RSS-14 (GS1 DataBar) 、 RSS (GS1 DataBar) Limited、RSS (GS1 DataBar) Expanded | ||
| 2次元コード | QRコード、マイクロQRコード、SQRC (セキュリティQRコード) ※6、 データマトリックス、GS1データマトリックス | ||
| コンポジット | RSS-14 (GS1 DataBar) CC-A、RSS (GS1 DataBar) Stacked CC-A、 RSS (GS1 DataBar) Limited CC-A、UCC/EAN COMPOSITEなど | ||
| 入出力 | インプットターミナル、アウトプットターミナル、I/Oコネクタ | ||
| インターフェイス | RS-232C、Ethernet | ||
| 冷却方式 | ヘッド：自然空冷、コントローラ：強制空冷 | ||
| 電源電圧 | 90～132V ACまたは180～264V AC (自動切り替え) 、50/60Hz | ||
| 消費電力 | 470VA以下 (100V AC時) 、650VA以下 (200V AC時) | ||
| 保護構造 | ヘッド：IP67G (コントローラ部は除く) | ||
| 使用周囲温度 ※7 | ヘッド、コントローラ共に0～＋40℃ | ||
| 保管周囲温度 ※7 | ヘッド、コントローラ共に-10～＋60℃ | ||
| 使用周囲湿度 ※7 | ヘッド、コントローラ共に35～85%RH | ||
| 海外適合規格 | FDA規格・CEマーキング ※8 | ||
| 質量 | ヘッド | 約6.5kg | 約7.0kg |
| コントローラ | 約24kg | 約24kg | |
※1:ワーク間距離設定範囲の計算上の中心位置です。印字対象物により、最適なワーク間距離は異なる場合があります。
※2:設定が可能なワーク間距離の範囲です。印字対象物により、印字可能なワーク間距離の範囲及び最適ワーク間距離は異なる場合があります。
※3:製品加工端での出力です。(設定パワー100時)
※4:0.001mm間隔で設定。
※5:0.01°間隔で設定。
※6:オプションです。本機能は日本以外の地域では使用できません。
※7:結露および氷結なきこと。
※8:中国輸出向けは、別途ご用意いたしております。詳細はお問い合わせください。
パソコン設定用ソフトウェア
| PCソフト | 対象OS |
|---|---|
| Laser Marker Utility※1 | Microsoft Windows® 10 Pro (32ビット/64ビット) / 8 Pro (32ビット/64ビット) / 7 Professional (32ビット/64ビット) SP1 / Vista Business (32ビット) SP2 / XP Professional (32ビット) SP3 |
※1 「Export Vec」の使用には、Adobe® Illustrator®(Windows版)がインストールされていることが必要です。
MicrosoftおよびWindows®は、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
防塵・防水・耐油について
- 本製品ヘッド部はJIS／IEC保護等級IP67の防塵・防水性能、IPXXG及び一部潤滑油、切削油に対する耐油性能があります。（コントローラ部は除きます）
試験は規定の環境・時間・方法によって行なわれるものであり、全環境下での防塵・防水・耐油性能を保証するものではありません。試験条件の詳細はJIS C 0920（IEC 60529）をご参照ください。また、耐油性能について、代表的な潤滑油、切削油（下表参照）について性能評価していますが、油の種類により性能を発揮できない可能性もあります。 - 保護構造は、ファイバユニット／コネクタ／レンズ保護カバーが正しく装着された状態でのみ性能を発揮します。
- 保護構造を実現しておりますが、水中／油中では使用できません。
- 切削油の添加剤により本製品の表面が変色する場合がありますが、性能上問題ありません。
| 試験油分類 | 商品名 |
|---|---|
| 不水溶性切削油 | ユシロンカットABAS BM405 |
| 水溶性切削油 | ダフニー アルファクールEW、ユシローケンEC50T5 |
| 潤滑油 | コスモオルパス32、スーパーマルパスDX2 |
| マシン油 | ダフニーメカニックオイル46 |
| その他 | 灯油 |
注意
■レーザー光について
- 本製品は、JIS規格のクラス4レーザーに相当します。レーザーの直射光や、その反射光を見たり触れたりしないように注意し、規格の内容に適した安全対策をとってください。
- 製品には、下記の内容のラベルが貼付されています。下記ラベルはLP-S500Wのものです。ラベルは型式によって異なる場合があります。
- 製品には、日本語の他に英語、中国語ラベルが貼付されています。
- レーザー光は赤外光ですので、目には見えません。レーザー発振の際には、特にご注意ください。
■メンテナンスについて
- エアフィルタ…空冷効果を保つため、本製品に装着のエアフィルタは定期的に洗浄してください。
- レーザ出射口…レーザー出射口にゴミや汚れなどが付着すると、印字品質に悪影響を及ぼしたり、レーザマーカーに深刻なダメージを与えることがあります。レーザー出射口は定期的に清掃してください。
■集塵機ご使用のお勧め
- 印字対象物によっては、印字の際、有害なガスや煙が発生し、人体やレーザマーカーに悪影響を及ぼす場合があります。また、レーザー光が煙に反射／吸収することで印字品質に悪影響を及ぼすこともあります。レーザマーカーをお使いの際には集塵機の設置をお勧めします。
タッチパネルコンソール
| 型式名 | LP-ADP50 |
|---|---|
| 電源電圧 | DC24V ± 10% (レーザマーカ/ レーザ加工機より供給) |
| 消費電流 | 300mA 以下 |
| 表示デバイス | タッチパネル付カラー液晶ディスプレイ 10.1 インチTFT WXGA |
| ドット数 | 1280 × 3 × 800 (画素) |
| 視野角 | 全方向：-85°～ 85°(Typ.) |
| バックライト | LED |
| 使用周囲温度(注1) | 0 ～ +50℃ 保存時： -10 ～ +70℃ |
| 使用周囲湿度(注1) | 10 ～ 90％ RH 保存時： 10 ～ 90％ RH |
| 保護構造 | IP54 (ケーブルのコネクタ部は除く) |
| 材質 | ケース： PC + ABS ケーブル：PVC |
| 質量 | 約1.5kg |
| 対象レーザマーカ/ レーザ加工機 | LP-M シリーズ / LP-MA シリーズ / LP-S シリーズ / LP-S500W シリーズ / LP-Z シリーズ / LP-400 シリーズ / LP-V シリーズ / VL-W1 シリーズ |
(注1) :結露および氷結なきこと。結露を防ぐために、保管場所と使用場所に温度差がある場合は、機器温度を周囲温度に徐々に馴染ませてください。
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm
LP-S500Wシリーズ共通

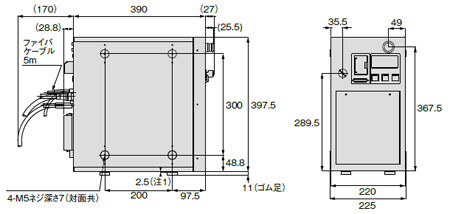

コントローラ部
(注1) ゴム足が取付けられていない状態での凸部の高さです。なお、ゴム足はいずれかの側面に付け替え可能です。
ヘッド部

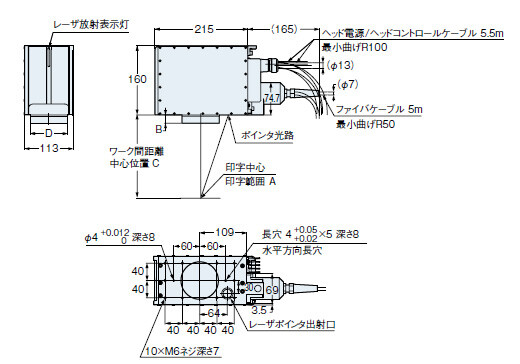

| LP-S500W | LP-S505W | |
|---|---|---|
| A | 90×90 | 160×160 |
| B | (20) | (46) |
| C | 193 | 357 |
| D | ø87 | ø106 |

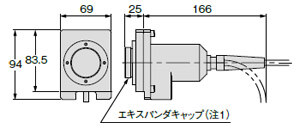

■ファイバユニット (取り外し時)
(注1) スキャナユニット接合時には取り外しが必要です。
コンソール
LP-ADP50 (別売)
受注終了品
コンソール
LP-ADP40 (別売)
