受注終了情報
------------------------------ Tab2 showing ------------------------------

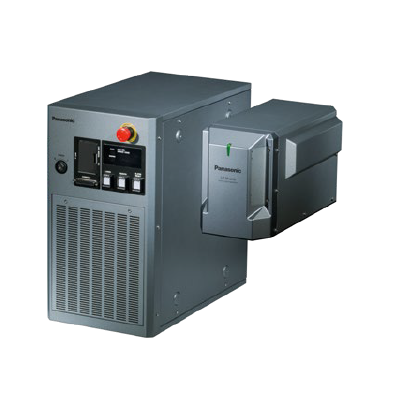

仕様
LP-M500
| 型式名 | LP-M500 | LP-M500-S | LP-M505 | LP-M505-S | |
|---|---|---|---|---|---|
| ワーク間距離(±可変幅) | 190±22mm | 220±22mm | |||
| 印字範囲 | 120mm×120mm | 220mm×220mm | |||
| 印字レーザー | Yb：ファイバレーザー λ=1,064nm クラス4レーザー製品 | ||||
| 平均出力※1 | 40W±5%(パルス発振) | ||||
| ガイドレーザー・ポインタ | 赤色半導体レーザー λ=655nm クラス2レーザー製品 最大出力 1mW 以下 | ||||
| スキャニング方式 | X, Y, Z方向 三次元スキャニング方式 | ||||
| スキャンスピード | 最大12,000mm/s | ||||
| 文字設定(文字高さ・幅) | 0.1～120mm(0.001mm間隔で設定) | 0.1～220mm(0.001mm間隔で設定) | |||
| 設定範囲 (直線・ プロポーショナル・ 均等配置) | 文字間隔 | 0～120mm | 0～220mm | ||
| 行間隔 | |||||
| 設定範囲 (扇状) | 半径 | 0～999.999mm(0.001mm間隔で設定) | |||
| 角度 | -180°～+180°(0.01°間隔で設定) | ||||
| 行間隔半径 | 0～120mm(0.001mm間隔で設定) | 0～220mm(0.001mm間隔で設定) | |||
| ロゴデータ | VEC※2、DXF、BMP、HPGL、JPEG、AI、EPS | ||||
| 印字形状 | 直線、プロポーショナル、均等配置、扇状 | ||||
| 文字種類 | 英大文字、英小文字、数字、カタカナ、ひらがな、漢字(JIS第一・第二水準)、記号、ユーザ登録文字(50種まで設定可能) | ||||
| バーコード | CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC、 GS1 DataBar (GS1 DataBar Limited、GS1 DataBar Stacked など)、GS1 コンポジットコード(GS1 DataBar Limited CC-A、GS1 DataBar Stacked CC-A、GS1-128 CC-A など) | ||||
| 2次元コード | QRコード、マイクロQRコード、SQRC(セキュリティQRコード)※3、データマトリックス、GS1データマトリックス | ||||
| 入出力ポート | インプット/ アウトプットターミナル、I/O コネクタ、インタロックコネクタ、変位センサ入力コネクタ、レーザゲートターミナル (-Sタイプのみ) | ||||
| シリアル通信インターフェース | EIA-RS-232C、Ethernet | ||||
| 変位センサ入力 | アナログ電流入力(4～20mA) | ||||
| 冷却方式 | ヘッド：自然空冷、コントローラ：強制空冷 | ||||
| 電源電圧 | 90-132V AC または 180-264V AC (電圧変動±10%を含む)、50/60Hz(自動切替) | ||||
| 消費電力 | 580VA 以下(100V AC時)、720VA 以下(200V AC時) | ||||
| レーザーゲート | 非装備 | ヘッド内部に装備 | 非装備 | ヘッド内部に装備 | |
| 使用周囲温度 | コントローラ、ヘッド共に0～+40℃(結露および氷結なきこと) | ||||
| 保管周囲温度 | コントローラ、ヘッド共に-10～+60℃(結露および氷結なきこと) | ||||
| 使用周囲湿度 | コントローラ、ヘッド共に35～85%RH(結露および氷結なきこと) | ||||
| 保護構造 | IP64※4 | ||||
| 質量 | ヘッド | 約12kg | |||
| コントローラ | 約28kg | ||||
※1 製品加工端での出力です。(設定パワー100、工場出荷時)
※2 レーザーマーカ本体で使用できるファイル形式(ロゴファイル)です。
※3 SQRCを使用するためには、別売のソフトウェアが必要です。また、本機能は日本以外の地域では使用することができません。
※4 ヘッド部で電子部品、光学部品が配置される領域のみIP64となります。
・中国輸出向けは、別途ご用意いたしております。詳細はお問い合わせください。
LP-M200
| 型式名 | LP-M200 | LP-M200-S | LP-M205 | LP-M205-S | |
|---|---|---|---|---|---|
| ワーク間距離(±可変幅) | 190±22mm | 220±22mm | |||
| 印字範囲 | 120mm×120mm | 220mm×220mm | |||
| 印字レーザー | Yb：ファイバレーザー λ=1,064nm クラス4レーザー製品 | ||||
| 平均出力※1 | 16W±5%(パルス発振) | ||||
| ガイドレーザー・ポインタ | 赤色半導体レーザー λ=655nm クラス2レーザー製品 最大出力 1mW 以下 | ||||
| スキャニング方式 | X, Y, Z方向 三次元スキャニング方式 | ||||
| スキャンスピード | 最大12,000mm/s | ||||
| 文字設定(文字高さ・幅) | 0.1～120mm(0.001mm間隔で設定) | 0.1～220mm(0.001mm間隔で設定) | |||
| 設定範囲 (直線・ プロポーショナル・ 均等配置) | 文字間隔 | 0～120mm | 0～220mm | ||
| 行間隔 | |||||
| 設定範囲 (扇状) | 半径 | 0～999.999mm(0.001mm間隔で設定) | |||
| 角度 | -180°～+180°(0.01°間隔で設定) | ||||
| 行間隔半径 | 0～120mm(0.001mm間隔で設定) | 0～220mm(0.001mm間隔で設定) | |||
| ロゴデータ | VEC※2、DXF、BMP、HPGL、JPEG、AI、EPS | ||||
| 印字形状 | 直線、プロポーショナル、均等配置、扇状 | ||||
| 文字種類 | 英大文字、英小文字、数字、カタカナ、ひらがな、漢字(JIS第一・第二水準)、記号、ユーザ登録文字(50種まで設定可能) | ||||
| バーコード | CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC、 GS1 DataBar (GS1 DataBar Limited、GS1 DataBar Stacked など)、GS1 コンポジットコード(GS1 DataBar Limited CC-A、GS1 DataBar Stacked CC-A、GS1-128 CC-A など) | ||||
| 2次元コード | QRコード、マイクロQRコード、SQRC(セキュリティQRコード)※3、データマトリックス、GS1データマトリックス | ||||
| 入出力ポート | インプット/ アウトプットターミナル、I/O コネクタ、インタロックコネクタ、変位センサ入力コネクタ、レーザゲートターミナル (-Sタイプのみ) | ||||
| シリアル通信インターフェース | EIA-RS-232C、Ethernet | ||||
| 変位センサ入力 | アナログ電流入力(4～20mA) | ||||
| 冷却方式 | ヘッド：自然空冷、コントローラ：強制空冷 | ||||
| 電源電圧 | 90-132V AC または 180-264V AC (電圧変動±10% を含む)、50/60Hz(自動切替) | ||||
| 消費電力 | 390VA 以下(100V AC時)、510VA 以下(200V AC時) | ||||
| レーザーゲート | 非装備 | ヘッド内部に装備 | 非装備 | ヘッド内部に装備 | |
| 使用周囲温度 | コントローラ、ヘッド共に0～+40℃(結露および氷結なきこと) | ||||
| 保管周囲温度 | コントローラ、ヘッド共に-10～+60℃(結露および氷結なきこと) | ||||
| 使用周囲湿度 | コントローラ、ヘッド共に35～85%RH(結露および氷結なきこと) | ||||
| 保護構造 | IP64※4 | ||||
| 質量 | ヘッド | 約12kg | |||
| コントローラ | 約28kg | ||||
※1 製品加工端での出力です。(設定パワー100、工場出荷時)
※2 レーザーマーカ本体で使用できるファイル形式(ロゴファイル)です。
※3 SQRCを使用するためには、別売のソフトウェアが必要です。また、本機能は日本以外の地域では使用することができません。
※4 ヘッド部で電子部品、光学部品が配置される領域のみIP64となります。
・中国輸出向けは、別途ご用意いたしております。詳細はお問い合わせください。
パソコン設定用ソフトウェア
| PCソフト | 対象OS※1 |
|---|---|
| Laser Marker Utility※2 | Microsoft Windows® 10 Pro (32ビット/64ビット) / 8.1 Pro (32ビット/64ビット) |
| NAVILINK-3D※2 (別売) | Microsoft Windows® 10 Pro (32ビット/64ビット) / 8.1 Pro (32ビット/64ビット) |
※1 Microsoft社によるサポートが終了したOSバージョンについては、対応OSから除外させていただきます。
※2 「Export Vec」の使用には、Adobe® Illustrator®(Windows版)がインストールされていることが必要です。
。Adobe® Illustrator®の対応バージョンは、別途お問い合わせください。
MicrosoftおよびWindowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
注意
■レーザー光について
- 本製品は、JIS規格のクラス4レーザーに相当します。レーザーの直射光や、その反射光を見たり触れたりしないように注意し、規格の内容に適した安全対策をとってください。
- 製品には、下記の内容のラベルが貼付されています。下記ラベルはLP-M500のものです。ラベルは型式によって異なる場合があります。(本カタログ内の製品写真では、貼付されていません。)
- レーザー光は赤外光ですので、目には見えません。レーザー発振の際には、特にご注意ください。
■メンテナンスについて
| ・エアフィルタ: | 空冷効果を保つため、本製品に装着のエアフィルタは定期的に洗浄してください。 |
|---|---|
| ・レーザー出射口: | レーザー出射口にゴミや汚れなどが付着すると、印字品質に悪影響を及ぼしたり、レーザーマーカーに深刻なダメージを与えることがあります。 レーザー出射口は定期的に清掃してください。 |
■集塵機ご使用のお勧め
- レーザーマーカーをお使いの際には集塵機の設置をお勧めします。 詳しくは、営業担当者までお問い合わせください。
タッチパネルコンソール
| 型式名 | LP-ADP50 |
|---|---|
| 電源電圧 | DC24V ± 10% (レーザマーカ/ レーザ加工機より供給) |
| 消費電流 | 300mA 以下 |
| 表示デバイス | タッチパネル付カラー液晶ディスプレイ 10.1 インチTFT WXGA |
| ドット数 | 1280 × 3 × 800 (画素) |
| 視野角 | 全方向：-85°～ 85°(Typ.) |
| バックライト | LED |
| 使用周囲温度(注1) | 0 ～ +50℃ 保存時： -10 ～ +70℃ |
| 使用周囲湿度(注1) | 10 ～ 90％ RH 保存時： 10 ～ 90％ RH |
| 保護構造 | IP54 (ケーブルのコネクタ部は除く) |
| 材質 | ケース： PC + ABS ケーブル：PVC |
| 質量 | 約1.5kg |
| 対象レーザマーカ/ レーザ加工機 | LP-M シリーズ / LP-MA シリーズ / LP-S シリーズ / LP-S500W シリーズ / LP-Z シリーズ / LP-400 シリーズ / LP-V シリーズ / VL-W1 シリーズ |
(注1) : 結露および氷結なきこと。結露を防ぐために、保管場所と使用場所に温度差がある場合は、機器温度を周囲温度に徐々に馴染ませてください。
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm
ヘッド
コントローラ
コンソール
LP-ADP50 (別売)
受注終了品
コンソール
LP-ADP40 (別売)
