FAYbレーザーマーカー LP-F シリーズ(終了品)

ダウンロード

ヘルプ

よくある質問

  • 受注終了情報

  • 仕様

  • 寸法図

受注終了

終了時期

2012年09月28日

本商品は受注を終了いたしました。
代替商品のご案内や終了商品の詳細につきましては、下記をご覧ください。

------------------------------ Tab1 showing ------------------------------

受注終了情報

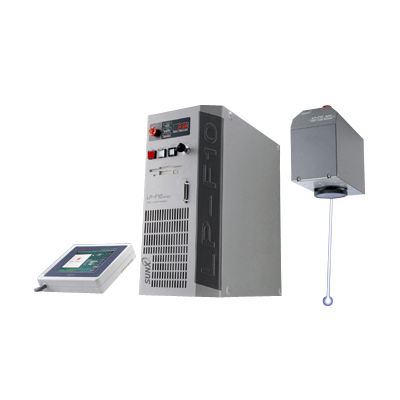

pic01-1

※ 代替推奨品がない場合でも、用途によっては対応可能な商品がある場合がございますのでお問合せ下さい。

※上記以外の品番につきましては、レーザーマーカー担当営業所新しいウィンドウで開くまでお問い合わせ下さい。

------------------------------ Tab2 showing ------------------------------

仕様

品名FAYbレーザーマーカー
型式名LP-F13W
ワーク間距離(注1)190mm
印字方式ガルバノスキャニング方式
印字レーザー(注2)ファイバレーザー クラス4(レーザー発振部出力：平均20W、発光ピーク波長：1.06μm)
印字範囲90×90mm
文字設定高さ・幅：0.2～90mm、印字間隔・位置設定：0.01mm間隔で設定可能
スキャンスピード最大3,000mm/s
印字モード直線状、扇状、傾斜直線状、ミラー
印字状態静止
文字種類(注3)英大文字、英小文字、数字、ひらがな、カタカナ、漢字(JIS第一水準)、記号、ユーザ定義文字(50種類まで設定可能)
冷却方式ヘッド部：自然空冷、コントローラ部：強制空冷
電源電圧90～132V AC または180～264V AC(自動切り換え)　50/60Hz
消費電力430VA以下(100V ACの場合)、500VA以下(200V ACの場合)
入力トリガ、アラームリセット、非常停止、シャッタ制御、レーザー励起、インターロック、ファイルNo.、ファイル確定、カウンタリセット
出力電源(12V)、アラーム、印字動作、印字レディ、印字終了、リモート、ワーニング、ファイル確定、カウンタ終了
取付方向縦置き/横置き(ヘッド部・コントローラ部共)
機能●印字イメージ表示　●ロット印字　●始点・終点調整
●リアルタイム表示　●ワークイメージ表示　●ジュリアンデート印字
●スプライン補完　●コンソール自動消灯　●イメージ画面拡大
●ランク印字(注4)　●プロポーショナル　●行単位パワー/スピード設定
●原点オフセット　●オフセット印字(注4)　●太文字印字
●オンライン微調整　●ヘルプ表示　●QRコード印字(注4)
●移動体印字　●オペレータ調整　●メモリ容量表示
●データマトリックス印字(注4)　●印字順最適化　●印字時間測定
●ステップ アンド リピート　●バーコード印字(注4)
●自動シャッタ　●VGA・マウスコネクタ装備　●カウンタ印字
●フォント選択　●印字位置表示(ガイドレーザー)　●パスワード保護
●現在日付印字　●交点補正　●条件印字
●ダブルトリガ検出(特許出願中)　●期限日付印字
●フラットマーキング　●CAD印字　●レーザー異常検出
非常停止スイッチ装備(ヘッド部、コントローラ部共)
使用周囲温度0～+40℃(但し、結露しないこと)、保存時：-10～+50℃
使用周囲湿度35～85%RH、保存時：35～85%RH
質量ヘッド部：約4.2kg、コントローラ部：約18kg

(注1)：ワーク間距離は、製品により多少異なることがあります。
(注2)：レーザー発振器単体の出力です。
(注3)：米国FDA認可品につきましては営業所までお問い合わせください。
(注4)：オプションです。

------------------------------ Tab3 showing ------------------------------

寸法図

単位mm

LP-F13W

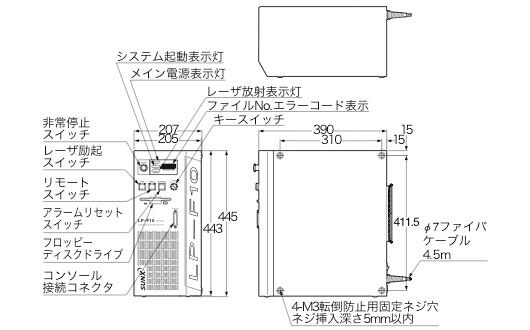

コントローラ部

コントローラ部

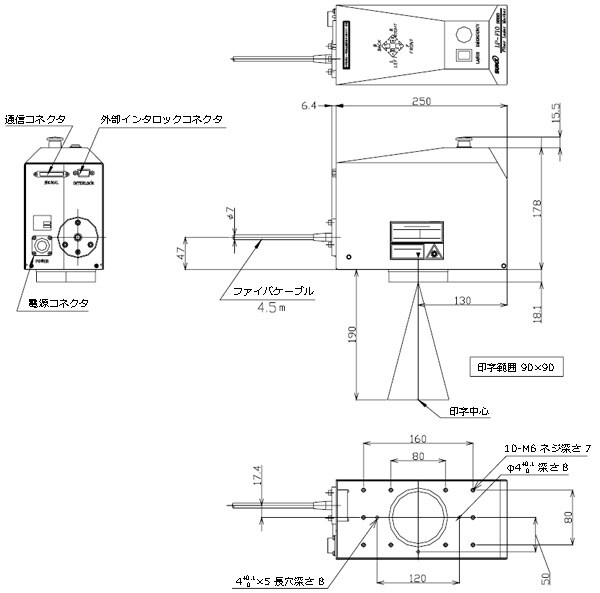

ヘッド部

ヘッド部
