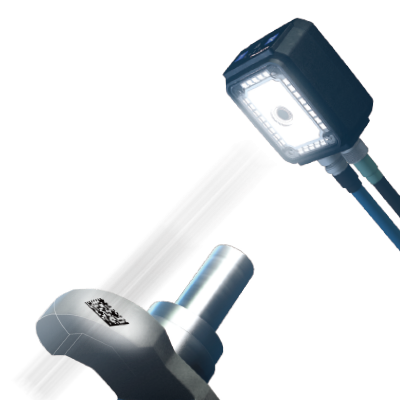

受注終了情報
------------------------------ Tab2 showing ------------------------------
仕様
本体仕様
| 種類 | 標準タイプ | 長距離タイプ | ||
|---|---|---|---|---|
| 型式名 | LP-ABR11 | LP-ABR12 | ||
| 画像素子 | 1/3インチ CMOS 白黒 | |||
| 有効画素数 | 1,280×960(約120万画素) | |||
| 内蔵照明 | 白色LED | |||
| 読取角度 | ピッチ(PITCH) : ±35°、スキュー(SKEW) : ±35°、チルト(TILT) : 360° | |||
| 電源電圧 | DC24V±10% | |||
| 消費電流 | コマンド(同期)待機時 : 約140mA、読取動作時 : 約400mA | |||
| インターフェース | Ethernet | 10Base-T、100Base-T、1000Base-T | ||
| RS-232C | 1200bps～115.2kbps | |||
| デジタル入力 | フォトカプラ絶縁×1点(入力抵抗 : 1kΩ、OFF電圧 : 0～0.8V、ON電圧 : 6～28V) | |||
| デジタル出力 | フォトカプラ絶縁×4点(最大定格 : DC30V、50mA) | |||
| 耐 環 境 性 | 保護構造 | IP65(IEC) | ||
| 使用周囲温度 | 0～＋40℃、保存時 : －20～＋65℃ | |||
| 使用周囲湿度 | 35～85％R.H. (但し、結露しないこと)、保存時 : 35～85％ R.H. (但し、結露しないこと) | |||
| 耐振動 | 10～55Hz 振幅1.5mm(全幅) XYZ各方向2時間 | |||
| 質量 | 本体質量 : 約200g | |||
読取仕様
| 種類 | 標準タイプ | 長距離タイプ |
|---|---|---|
| 型式名 | LP-ABR11 | LP-ABR12 |
| 対応シンボル(2次元) | Data Matrix(ECC200)、QR Code | |
| 最小分解能 | 0.167mm | |
| 読取中心距離 | 100mm | 200mm |
| 視野範囲(水平×垂直) | 54×40mm(読取中心距離にて) | 44×33mm(読取中心距離にて) |
| 読取距離(代表例) | <Data Matrix(ECC200)、QR Code> ・セルサイズ0.167mmの場合 : 85～125mm ・セルサイズ0.25mmの場合 : 70～150mm | <Data Matrix(ECC200)> ・セルサイズ0.167mmの場合 : 185～220mm ・セルサイズ0.25mmの場合 : 175～230mm <QR Code> ・セルサイズ0.167mmの場合 : 190～215mm ・セルサイズ0.25mmの場合 : 180～225mm |
※2次元コード印字品質検証機能を使用する場合は、セルサイズ0.25mm以上を推奨します。
読取距離－視野範囲(代表例)
標準タイプ LP-ABR11
| (単位 : mm)
| |||||||||||||||||||||||||||||
長距離タイプ LP-ABR12
| (単位 : mm)
| |||||||||||||||||||||||||||||||||||||||||||||
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm

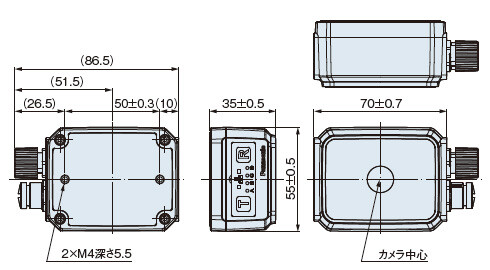

LP-ABR11
2次元コードリーダ
標準タイプ

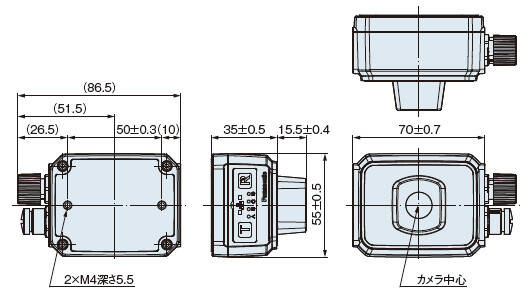

LP-ABR12
2次元コードリーダ
長距離タイプ

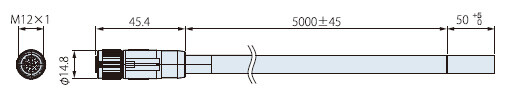

LP-ABR10-C5
制御ケーブル(別売)
LP-ABR10-L5
LANケーブル(別売)
