プログラマブル表示器 WH

「QRコード」+「タブレット」を活用して作業効率アップ

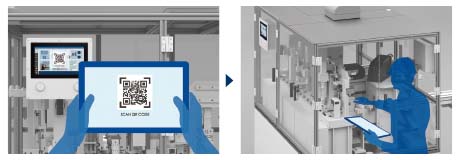

■見たい画面を素早く持ち出せる！ メンテナンスの効率アップに貢献

[従来の課題]

大型設備では表示器操作が必要なため、二人で作業する必要がある。

WHシリーズなら・・・
1.タブレットで表示器上のQRコードを読み取り、画面を持ち出して作業場所で確認。
2.複数設備の点検時は、設備ごとの画面をタブレットで表示し、一人作業で対応。

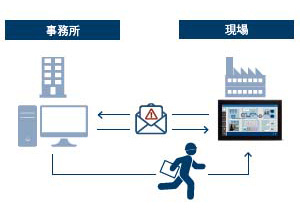

■復旧手順を素早く確認！ スピーディにトラブル解決

[従来の課題]

トラブル発生時、資料や図面を探したり、必要項目をみつけるのに時間がかかり復旧が遅れる。

WHシリーズなら・・・

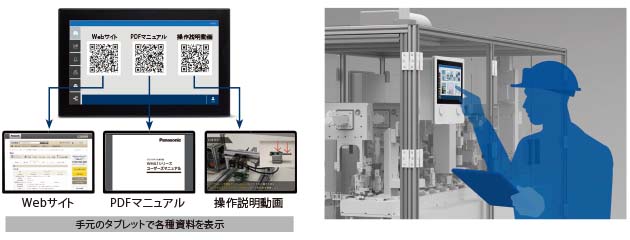

1.タブレットで表示器上のQRコードを読み取り、目的のページに素早くアクセス。
2.タブレットを見ながら表示器を操作して迅速に復旧対応。
(各種マニュアル、図面などのURLをQRコードでトラブル内容に応じて切り替え表示。タブレットで操作マニュアルを見ながら復旧操作したり、図面検索の時間を削減することが可能です。)

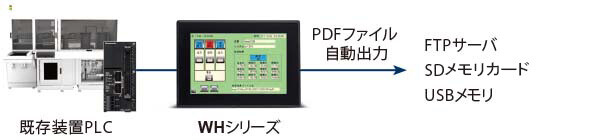

人手作業低減とペーパーレス化！ 検査データ自動保存・帳票化

■ネットワーク上や記録メディアへの保存に対応

生成されたPDFファイルはWHシリーズ本体だけでなく、表示器本体のUSBポートまたはSDメモリカードスロットを介して、USBメモリやSDメモリカードに保存することができます。また、FTPサーバへの転送も可能です。

• 検査結果画面をそのまま出力
• 任意のレイアウトでPDF出力

設備トラブル発生時の画面自動保存と操作履歴保存

IPカメラ等に接続して、画面に表示することにより、キャプチャ時の画像が表示された状態で保存が可能です。

• エラー発生時に自動で画面出力
• 任意のタイミングで画面出力

種類・価格

本体

スタンダードモデル

(注):ソフトウェアで切り替え可能

アドバンストモデル

(注):ソフトウェアで切り替え可能

ソフトウェア

(注1):WHシリーズは、プログラマブル表示器GTシリーズ用ソフトウェア"Terminal GTWIN"を使用できません。
また、WHシリーズは弊社IPアドレス検索ツール"Configurator WD"での検索はできません。

仕様

本体仕様

(注1):垂直取り付けの条件にて。

(注2):IP66 は、次の場合にのみ保証されます。
・平面からカットアウトまでの最大偏差：≤ 0.5mm
・装置を取り付ける筐体の厚さ：1.5mm から6mm
・ガスケットが適用される最大表面粗さ：≤ 120μm
また、締め付けトルク0.75N・m(アドバンストタイプは1.3N・m)、またはベゼルコーナーがパネルに接触するまで各固定ネジを締めてください。

(注1):10msの瞬停で動作維持できる電圧許容範囲は、20.4～32V DC に制限されます。
* 外部機器の接続は含まず。

(注2):垂直取り付けの条件にて。

(注3):IP66 は、次の場合にのみ保証されます。
・平面からカットアウトまでの最大偏差：≤ 0.5mm
・装置を取り付ける筐体の厚さ：1.5mm から6mm
・ガスケットが適用される最大表面粗さ：≤ 120μm
また、締め付けトルク0.75N・m(アドバンストタイプは1.3N・m)、またはベゼルコーナーがパネルに接触するまで各固定ネジを締めてください。

機能仕様

(注1):Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標です。

(注2):フォントの追加にはライセンス(使用許諾)が必要です。

(注3):登録可能画面数は、登録内容により変動します。

(注4):対応するPLCは当社FPシリーズのみです。

性能仕様

(注1):液晶パネルは、輝点(常時点灯している点)や黒点(点灯しない点)が発生したり、条件によって明るさのムラやちらつきが発生したり、クロストーク(図形や部品などを何も配置していない箇所に影が見える現象)が発生する場合があります。これらは、製品の不良や故障ではなく液晶パネルの基本的特性ですので、あらかじめご了承ください。

(注2):+25℃の環境において、輝度が初期より半減(50%)になるまでの時間です。

(注3):経年変化により、タッチ位置がずれてくる場合があります。タッチ位置が大きくずれた場合には、調整してください。

(注4):本体時計の精度は、月差約±260秒(＋25℃にて)です。時計の誤差が問題となるシステムでは、定期的に正確な時間を設定してください。

(注5)満充電には、2日以上連続通電が必要となります。満充電されていないと、時計のバックアップ期間が仕様値を満足できない場合がありますので、ご注意ください。

(注1):液晶パネルは、輝点(常時点灯している点)や黒点(点灯しない点)が発生したり、条件によって明るさのムラやちらつきが発生したり、クロストーク(図形や部品などを何も配置していない箇所に影が見える現象)が発生する場合があります。これらは、製品の不良や故障ではなく液晶パネルの基本的特性ですので、あらかじめご了承ください。

(注2):+25℃の環境において、輝度が初期より半減(50%)になるまでの時間です。

(注3):本体時計の精度は、月差約±260秒(＋25℃にて)です。時計の誤差が問題となるシステムでは、定期的に正確な時間を設定してください。

(注4):満充電には、2日以上連続通電が必要となります。満充電されていないと、時計のバックアップ期間が仕様値を満足できない場合がありますので、ご注意ください。

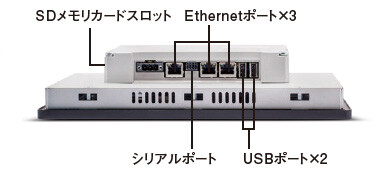

インタフェース仕様

Ethernetポート通信仕様

(注1):Ethernetは、富士フィルムビジネスイノベーション株式会社および米国Xerox Corporationの登録商標です。

(注2):オートネゴシエーション機能により、速度の切り替えは自動的に行なわれます。

(注3):コネクタの金属部に過大な静電気が加わらないように、取り扱いにご注意ください。

(注4):規格上最大100mですが、使用環境によっては、フェライトコア取り付けなどの耐ノイズ対策が必要となる場合があります。
また、制御盤の近くにハブを設置し、10m以下での使用を推奨します。

(注1):Ethernetは、富士フィルムビジネスイノベーション株式会社および米国Xerox Corporationの登録商標です。

(注2):オートネゴシエーション機能により、速度の切り替えは自動的に行なわれます。

(注3):コネクタの金属部に過大な静電気が加わらないように、取り扱いにご注意ください。

(注4):規格上最大100mですが、使用環境によっては、フェライトコア取り付けなどの耐ノイズ対策が必要となる場合があります。
また、制御盤の近くにハブを設置し、10m以下での使用を推奨します。

シリアルポート通信仕様(スタンダードモデル・アドバンストモデル共通)

(注1):通信条件は、接続するPLC等スレーブ機器の通信条件に依存します。RS-485のインタフェースを持つ市販機器を接続する場合は、実機による確認をお願いします。また、接続台数、伝送距離、通信速度は接続する機器や伝送路により変わることがあります。

(注2):終端に接続される場合は、通信ライン間に120Ω、1/2W以上の終端抵抗を接続することを推奨します。

(注3):市販のD-sub9ピンオスコネクタをご使用ください。

USBポート仕様

(注1):コネクタの金属部に過大な静電気が加わらないように取り扱いにご注意ください。

(注2):外部メモリのフォーマットはFATまたはFAT32形式にて行なってください。フォーマット形式によって最大ファイル数が異なります。(最大32GBの容量まで対応。)
・FAT32：最大65,535ファイル
・FAT：最大512ファイル

(注1):コネクタの金属部に過大な静電気が加わらないように取り扱いにご注意ください。

(注2):外部メモリのフォーマットはFATまたはFAT32形式にて行なってください。フォーマット形式によって最大ファイル数が異なります。(最大32GBの容量まで対応。)
・FAT32：最大65,535ファイル
・FAT：最大512ファイル

SDメモリカード仕様

スタンダードモデルはSDメモリカードに対応していません。

(注1):産業用、あるいは業務用SDメモリカード(SLCタイプ)をご使用ください。使用するSDメモリカードの使用温度範囲をご確認の上、ご使用ください。

(注2):外部メモリのフォーマットはFATまたはFAT32形式にて行なってください。フォーマット形式によって最大ファイル数が異なります。(最大32GBの容量まで対応。)
・FAT32：最大65,535ファイル
・FAT：最大512ファイル

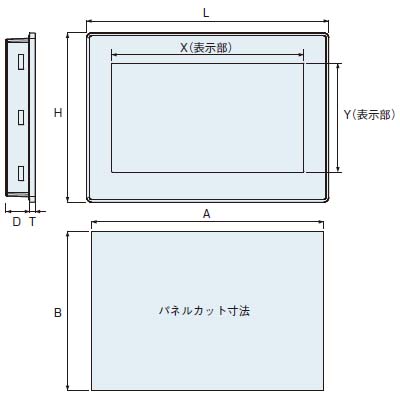

寸法図

単位mm

AWHS1R043 / AWHS1R070 / AWHS1R101

スタンダードモデル

公差(T除く)：±1mm
T公差：± 0.5mm

AWHA1C050

アドバンストモデル

AWHA1C070 / AWHA1C101 / AWHA1C156 / AWHA1C215

アドバンストモデル

公差(T除く)：±1mm
T公差：± 0.5mm

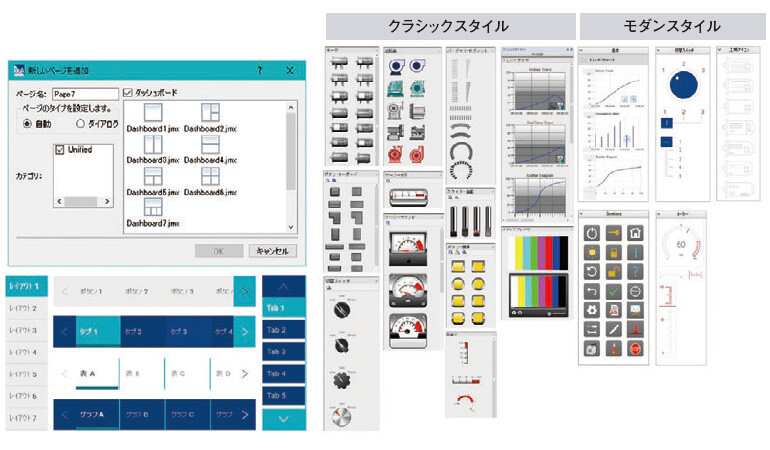

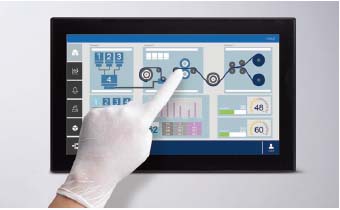

豊富なウィジェット、操作性・使い勝手を高めるツール

ダッシュボード機能は、７つのレイアウトパターンから選択して画面を配置させることで、ページデザインの統一性により操作性、使い勝手を向上させます。タブウィジェット、ツールバーウィジェットを用いることで、直感的な操作で画面や表示する情報を素早く切り替えることができます。

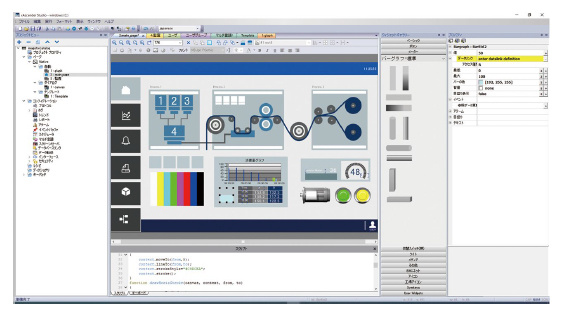

ウィジェットギャラリーからドラッグ＆ドロップで部品を配置して画面を作成できます。モダン／クラシックの２つのスタイルギャラリーを用意しています。

Webページを簡単QRコード^※化

Webサーバ画面へのアクセスURLをQRコード化して、画面に表示させることができます。タブレットやスマートフォンのカメラからQRコードを読み取ることで、見たいWebサーバ画面へすぐにアクセスできます。
※: QRコードは、株式会社デンソーウェーブの登録商標です。

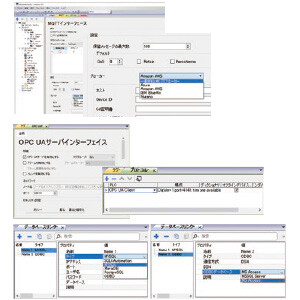

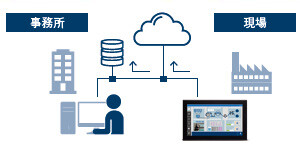

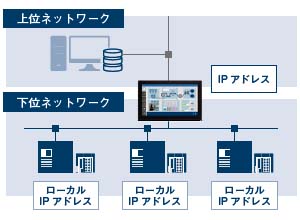

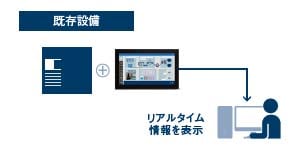

データベース/クラウドサービスに接続対応

WH単体でのSQLなどデータベースとの接続だけでなく、MQTTインターフェースによるAWS、Azureなどの各種クラウドサービスとの接続、またOPC UAクライアントサービスによるデータ交換に対応しています。

PDFレポート出力機能

装置稼働情報や日報・月報を自動帳票化。任意のフォーマットでテーブル（アラーム、トレンド、監査記録）やトレンドグラフなどの複数のデータをレポート化でき、現場での手書き作業の削減に貢献できます。

FDA 「21 CFR Part 11」支援機能

21 CFR Part 11 をサポートする機能として、ユーザ管理、監査証跡記録のトレーサビリティ、デジタル証明書（x.509）発行などの機能を備えています

作画設定 デバッグツール

■Excelで一括編集

Microsoft Excel^※などで複数のタグや、レシピ、アラームを一括で修正、登録が可能。
※： Microsoft Excel は、Microsoft Corporation の米国およびその他の国における登録商標または商標です。

■シミュレータ機能

作成したプロジェクトファイルをPC上でシミュレート実行。タグ値を任意に指定して表示を確認しながら作画できますので、工数削減に貢献します。

リモート監視ソフト　xAscender Client

PCからWebサーバを閲覧する際、汎用ブラウザをお使いにならない場合のために、監視用アプリ「xAscender Client」を用意しています。
※： xAscender Client は、xAscender Suite のインストール時にxAscender Studio と一緒にセットアップされます。

使用上のご注意

情報セキュリティに関する注意事項

製品をご使用になる場合、以下のような被害を受けることが考えられます。

1. 本製品を経由した情報の漏洩や流出
2. 悪意を持った第三者による本製品の不正操作
3. 悪意を持った第三者による本製品の妨害や停止

このような被害を防ぐため、お客様の責任の下、対策を十分に行なってください。

■保存するデータに関するお願い

• 本製品に個人情報を保存しないように、お取り扱いをお願いします。

■パスワードに関するお願い

• 本製品のパスワードは、製品購入時には初期値の状態となっていますので、必ず設定変更してください。パスワードが初期状態のまま運用しないようにしてください。
• パスワードは、第三者に知られないよう、絶対に忘れないように責任をもって管理をお願いします。内部パスワードを忘れた場合、工場出荷状態に戻す必要があります。
• パスワードは、8文字以上でアルファベットの大文字・小文字・数字・記号を組み合わせる等、第三者から推測されないように設定してください。
• ユーザ名とパスワードは別の内容に、また他で使用しているパスワードと同じ内容にならないように設定してください。
• パスワードは定期的に変更をお願いします。

■ネットワークに関するお願い

• ファイアウォール等で、安全性が確保されたネットワークで使用してください。
• コンピュータが接続されているシステムでは、コンピュータウィルスや不正プログラムの感染に対するチェックや駆除を定期的に行なってください。
• 暗号化されていない通信を利用する機能があります。(FTP、HTTP、SMTP、PLC通信等)関係者以外の第三者が、容易に本製品が利用しているネットワークに接続できないように構築をお願いします。
• 本製品にWebブラウザを利用してアクセスする場合は、HTTPSを利用してください。また、アクセスしたあとは、必ずすべてのブラウザを閉じてください。
• 使用しないサービス機能は設定を無効にしてください。(SNMP、NTP、VNC、DHCP、Corvina Cloud等)
• 必要な設定・操作が完了したら、ログアウトするようにしてください。
• SNMPはテスト用としての用途を想定しています。運用時には、設定を無効にしてください。さらにセキュリティを強化するために、VPN(Virtual Private Network)や専用回線網を構築した環境下での使用をお勧めします。

■譲渡・廃棄・修理時のお願い

• 本製品が譲渡、廃棄、修理等で第三者に渡る場合には、本製品や使用する外部記録媒体にも記録された重要な情報が残る場合があります。お客様の責任の下、消去するなど、その取り扱いに十分注意してください。

■設置に関するお願い

• 本体の背面には、電源、外部記憶媒体、通信コネクタ等、動作に影響を及ぼすインタフェースが装備されています。関係者以外の第三者が触れないように設置をお願いします。

■免責

• 弊社は、お客様が上記の注意事項を順守せず本製品を使用された場合において、お客様に発生した情報セキュリティ上の問題または何らかの損害について、一切の責任を負いません。
