AIG703WMNMB5｜GT703

ダウンロード

ヘルプ

よくある質問  >

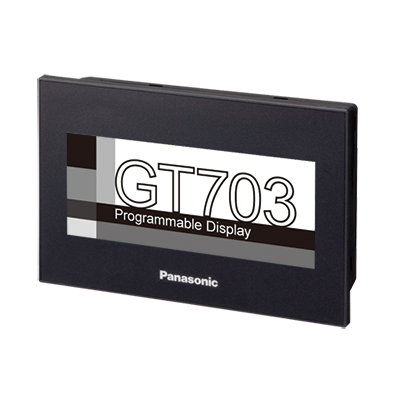

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AIG703WMNMB5

型番

AIG703WMNMB5

商品

プログラマブル表示器

詳細

GT703

商品名

 GT703

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AIG703WMNMB5
型番AIG703WMNMB5
定格電源5V DC
通信ポートRS-422/RS-485
動作電圧範囲4.5 ～ 5.5 V DC
消費電力2W 以下
(注): PLC(CPUユニット)のTOOLポートから電源を供給することはできません。
電源部絶縁方式トランス絶縁
使用周囲温度0 ～ +50 ℃
使用周囲湿度20 ～ 85 %RH (+25℃において)、結露しないこと
保存周囲温度－20～＋60℃
保存周囲湿度10～85%RH(＋25℃において)、結露なきこと
耐振動5 ～ 8.4Hz 片振幅3.5mm 8.4～150Hz 加速度 9.8m/s2 X､Y､Z各方向10回掃引(1オクターブ/min.)
耐衝撃147m/s2 X､Y､Z 各方向3回
耐重畳ノイズ1,000V［ P-P］以上 パルス幅50ns、1μs電源端子間(ノイズシミュレータによる)
耐環境性IP67(初期状態において)（注): パネル取付時の前面部に関する保護構造です。但し、お客様のあらゆる環境でのご使用を保証するものではありません。再取り付けの場合は、防水パッキンを交換してください。
本体質量約180 g
表示部:表示素子TFTモノクロLCD
表示部:ドット数480(W)×192(H)ドット
表示部:表示色2色(黒／白、64階調)
表示部:有効表示寸法88.5(W)×35.4(H)mm
表示部:バックライト方式3色LED(白／ピンク／赤)
機能:表示可能フォント種類固定(GTWIN)：1 /4 角(8×8)、半角(16×8)、全角(16×16)縦横各1、2、4、8、16倍表示可能
True Type(GTWIN)：10 ～ 192ドット　Windows®：10～240ドット
機能:表示可能文字種日、英、簡体字中国語、繁体字中国語、韓、ドイツ、イタリア、スペイン、フランス、トルコ、ロシア、ベトナム
機能:表示可能図形直線、連続直線、四角形、円、円弧、曲線、扇型、多角形、塗り込み、ビットマップ
機能:登録可能画面数約250 (注)：登録可能画面数は、登録内容により変動します。
機能:指定可能画面No.ベース画面：No.0～3FF、キーボード画面：No.0～7、ログイン画面：No.0～F
機能:部品機能ランプ、スイッチ、データ、バーグラフ、時計、キーボード、折れ線グラフ、アラームリスト、アラーム履歴
機能:その他機能レシピ機能、流れ表示機能、デバイス書き込み機能、PLC複数接続機能、FPモニタ機能、表示言語切替機能
GTリンク機能、オペレーションセキュリティ機能、データロギング機能、SDレシピ機能
機能:時計機能本体に時計内蔵(PLCの時計を参照しての表示も可能)
※別途バックアップ電池［AFPX-BATT(GT707：AFPABAT001)］をご購入ください。
機能:バックライト輝度調整メニュー画面、GTWIN本体環境設定、PLCから設定が可能(バックライトの輝度には、多少のばらつきがあります。)
機能:コントラスト調整コントラスト調整不要
機能:ブザー装備
機能:自動通信設定相手機器から応答がなかった場合、自動的に通信速度を変更
機能:スルー機能パソコンとPLCの間にGTをはさむことにより、パソコンとPLCを直接つながずにデバッグが可能
機能:画面作成専用ソフトウェアを使用 対応OS ：Windows®Vista/7/8/8.1/10 (注)：Windows®7 ⁄ 8 ⁄ 8.1 ⁄ 10を除き、64bit版には対応していません。Windowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
タッチスイッチ分解能レイアウトフリー(最小8ドット)
タッチスイッチ操作力0.8N 以下
タッチスイッチ寿命100万回以上(＋25℃において)
COM.ポート:通信規格RS-422/RS-485準拠
COM.ポート:外部機器との通信条件伝送速度 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bpsデータビット7bit ・ 8bit/パリティなし ・ 奇数 ・ 偶数/ストップビット1bit
COM.ポート:プロトコル当社FPシリーズ対応/汎用シリアル対応／Modbus RTUモード(マスタ/スレーブ)対応/ 他社PLC(メーカ・機種は、各社PLC対応表をご参照ください。)
COM.ポート:コネクタコネクタ端子台(8ピン)
Ethernetポート:インタフェース100BASE-TX / 10BASE-T
Ethernetポート:通信速度100Mbps、10Mbps オートネゴシエーション
(注) : オートネゴシエーション機能により、速度の切り替えは自動的に行なわれます。
Ethernetポート:プロトコル当社専用プロトコル
当社FPシリーズ対応 / Modbus-TCP対応 / 他社PLC対応(三菱電機MCプロトコル)
Ethernetポート:コネクタモジュラージャック(RJ-45)
画面デ－タ転送用インターフェイス:通信規格USB2.0
画面デ－タ転送用インターフェイス:プロトコル当社専用プロトコル
画面デ－タ転送用インターフェイス:コネクタUSB Mini B
ユーザーズメモリ:メモリF-ROM
ユーザーズメモリ:容量16Mbyte
メモリバックアップ:メモリSRAM
メモリバックアップ:バックアップ電池-

UL／c-UL適合規格

項目内容
UL／c-ULファイルNo.E96300
UL規格No.UL508
