AIG05MQ02D｜GT05 (終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

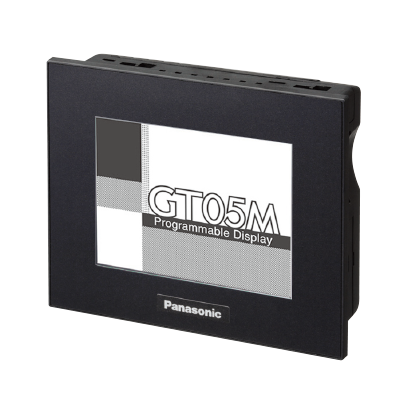

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AIG05MQ02D

    型番

    AIG05MQ02D

    商品

    小型プログラマブル表示器

    詳細

    GT05M

    商品名

    		 GT05 (終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AIG05MQ02D
    型番AIG05MQ02D
    定格電源24 V DC
    動作電圧範囲21.6 ～ 26.4 V DC
    消費電力2.4W 以下
    電源部絶縁方式トランス絶縁
    使用周囲温度0～50℃
    使用周囲湿度20～85%RH（25℃において）、結露なきこと
    保存周囲温度－20～60℃
    保存周囲湿度10～85%RH（25℃において）、結露なきこと
    耐振動10～55Hz（ 周期1分間） 複振幅0.75mm X､Y､Z各方向10分間
    耐衝撃98m/s2以上 X､Y､Z 各方向4回
    耐重畳ノイズ1,000 V［ P－P］以上 パルス幅50ns,1μs電源端子間（ノイズシミュレータによる）
    耐環境性IP65（初期状態において）※1
    ※1 パネル取付時の前面部に関する保護構造です。ただし、お客様のあらゆる環境での
    ご使用を保証するものではありません。再取付の場合は、防水パッキンを交換してください。
    質量約230g
    表示部:表示素子TFTモノクロLCD
    ※2016年3月生産分よりSTN液晶からTFT液晶に変更しました。
    表示部:ドット数320（W）×240（H）ドット
    表示部:表示色2色（黒/白）
    表示部:有効表示寸法70.6 (W) x 52.9 (H) mm
    表示部:バックライト方式GT05M：3色LED（白/ピンク/赤）
    機能:表示可能フォント種類固定（GTWIN）：1/4 角（8×8）、半角（16×8）、全角（16×16）縦横各1、2、4、8倍表示可能
    True Type（GTWIN）：10～240ドット　Windows®：10～240ドット
    機能:表示可能文字種日、英、簡体字中国語、繁体字中国語、韓、ドイツ、イタリア、スペイン、フランス、トルコ
    機能:表示可能図形直線、連続直線、四角形、円、楕円、円弧、楕円弧、扇型、楕扇型、面取り四角、ビットマップ
    機能:登録可能画面数約240
    ※2 登録可能画面数は、登録内容により変動します。
    機能:指定可能画面No.No.0～3FF
    機能:部品機能メッセージ、ランプ、スイッチ、機能スイッチ、データ、バーグラフ、時計、キーボード、折れ線グラフ、アラームリスト、アラーム履歴、カスタム（メッセージ、ランプ、スイッチ）
    機能:その他機能レシピ機能、流れ表示機能、デバイス書き込み機能、表示言語切替機能、GTリンク機能、オペレーションセキュリティ機能、データロギング、SDレシピ
    機能:時計機能本体に時計内蔵 （PLCの時計を参照しての表示も可能） ※別途電池をご購入ください
    機能:コントラスト調整タッチパネル操作によりコントラスト調整が可能
    機能:ブザー装備
    機能:自動通信設定相手機器から応答がなかった場合、自動的に通信速度を変更
    機能:スルー機能パソコンとPLCの間にGTをはさむことにより、パソコンとPLCを直接つながずにデバッグが可能
    機能:画面作成専用ソフトウェアを使用 対応OS ：Windows®2000/XP/Vista/7 ※
    ※ Windowsの64bit版には対応しておりません。Windowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
    タッチスイッチ分解能レイアウトフリー（最小8ドット）
    タッチスイッチ操作力0.8N 以下
    タッチスイッチ寿命100万回以上（25℃において）
    COM.ポート:通信規格RS-232C準拠
    COM.ポート:外部機器との通信条件伝送速度 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps
    データビット7bit ・ 8bit/パリティなし ・ 奇数 ・ 偶数/ストップビット1bit
    COM.ポート:プロトコル当社FP シリーズ対応／汎用シリアル対応／他社PLC（メーカ・機種は各社PLC対応表をご参照ください）
    COM.ポート:コネクタコネクタ端子台（8ピン）
    画面デ－タ転送用インターフェイス:通信規格USB1.1
    画面デ－タ転送用インターフェイス:プロトコル当社専用プロトコル
    画面デ－タ転送用インターフェイス:コネクタUSB TYPE-B
    ユーザーズメモリ:メモリF-ROM
    ユーザーズメモリ:容量2Mbyte
    メモリバックアップ:メモリSRAM
    メモリバックアップ:バックアップ電池リチウム電池（ 交換式） AFPX-BATT（ 本体に同梱はしておりません。）

    EN/IEC規格

    項目内容
    商品CE表示 ○
    低電圧指令適用規格対象外
    EMC指令適用規格EN61131-2

    外国規格

    項目内容
    UL登録品 (Listed)ファイルNo. : E96300
    規格No. : UL508
    CSA承認品 (Certified)ファイルNo. : E96300 (C-UL)
    規格No. : CSA C22.2 No.142
