基本情報

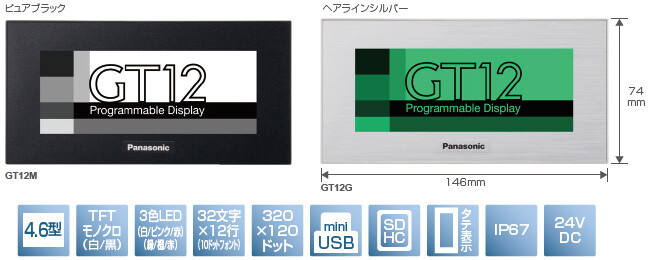

スリムなボディに4.6型ハーフQVGA液晶搭載。
クラス最高級の見やすさを実現。

特長

4.6型、STNモノクロ(白／黒)、3色LED(白／ピンク／赤)(緑／橙／赤)、32文字×12行(10ドットフォント)、320×120ドット、miniUSB、SDHC、タテ表示、IP67、24V DC

●GTシリーズは、前面保護シートが別売になっています。

miniUSBインターフェイス標準搭載

4.6型、ハーフQVGA高コントラストかつ広視野角のTFTモノクロ液晶で
見やすさトップレベル※1

くっきり見やすい高精細ハーフQVGA（320×120）液晶。目障りな表示部の点や線が見えないアナログタッチ方式。

※1 : 2016年11月生産分よりSTN液晶からTFT液晶に変更。

明るいLEDバックライト採用、3色表示で設備の状況を知らせます

緑／橙／赤タイプと白／ピンク／赤タイプの2種類で、使い勝手・見やすさの両方に対応。

明るいLEDバックライト採用、3色表示で設備の状況を知らせます

SD／SDHCメモリカードスロットを搭載※2

GT12M1、GT12G1タイプはSD／SDHCメモリカードスロットを搭載。 画面データのコピーやバックアップ、リストアが簡単です。
※2：CLASS10 最大32GBの容量まで対応。

miniUSBインタフェースを標準搭載

USBケーブルのスル－機能にも対応し、PLCとGTとの同時デバッグが可能です。

スイッチも文字も、大きさ、配置自由

最小8×8ドットのスイッチを1ドット単位で移動可能。
また、好きなフォントを好きなサイズ（10～120ドット）で表示できます。

電源部トランス絶縁

電源部を絶縁しているため、さらに信頼性が向上しました。

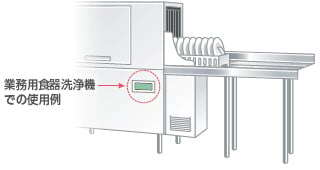

IP67対応
狭い場所には縦置き表示可能

幅の狭いスペースへも取り付け可能で、システム設計の自由度もアップ。

パナソニック インダストリーだからできた
SDソリューション。

SDで繋がる、SDで拡がる
小型タッチパネルの世界もクオリティの向上が著しく、きれいな表示や読みやすい文字などは、いまや当たり前の時代となりました。
次に求められるのは、パソコンやその他の機器とコラボレーションして、"いかに使いやすくできるか"、また"どんな便利なことができるか"、だと私たちは考えます。
そこで、パナソニック インダストリーのタッチパネル。
SDメモリカードを使ってデータをやりとりする、データを溜めて新しい用途を拓く…
タッチパネルの新時代に相応しいGTシリーズを提案します。

パソコンレスでPLCプログラム転送

SD/SDHCメモリカードで、GT画面プログラムだけでなく、PLCラダープログラムも変更できるようになりました。
SD/SDHCメモリカードを使うだけで、“誰でもカンタンに”プログラムの修正が行えます。

パソコンレスでPLCプログラム転送

※FP7/FP0Hを除く当社FPシリーズ

SDメモリカードデータ読み出し機能

SDメモリカードスロット搭載のGT本体に挿入されているSDメモリカードに保存されたロギングデータ等をUSB接続にてパソコンに読み出すことができるようになりました。

SDメモリカードデータ読み出し機能

USBポートから読み出す場合、GT_SD_Readerソフトウェアがインストールされている必要があります。当ソフトウェアはTerminal GTWINと同時にインストールされます。
GT703／GT704の場合、EthernetポートからパソコンのFTPクライアントソフトにて読み出すことも可能です。この場合、あらかじめGT本体にFTPサーバ機能の設定が必要になります。

SDロギング機能で“簡単見える化”提案

エコパワーメータの電力値などを自動で収集し、その場でグラフ化、素早い問題解決が可能

  • GT本体で、SD/SDHCメモリカードに電力値などのデータを収集し、ロギングデータをグラフ表示できます。
    表示用のパソコンや、データ収集用のデータロガーなしに“見える化”を実現します。
  • グラフ表示は、バーグラフ最大8本まで、折れ線グラフとの混在も可能です。
  • ロギングデータ保存用トリガ条件は、3種類から選べます。
    (1)時刻指定 (2)一定周期(1秒～24時間) (3)条件指定
  • SD/SDHCメモリカードなので、大容量データを保存したり、持ち歩くこともできます。

SDロギング機能で“簡単見える化”提案

SDレシピ機能

GT12

多品種生産時のレシピデータが、最大64品種・4,096デバイスまで、パソコンで簡単に設定できます。
作成したレシピデータはSD/SDHCメモリカードに保存し、指定されたデータをPLCに書き込み・読み出しができます。

アラーム履歴のSD保存

pic_saving-alarm

GTの内部メモリに蓄積したアラームの履歴をSD保存できるので、トラブル管理がパソコン上ででき、管理が簡単になります。

3色LEDバックライトで機械の状態が一目瞭然

モノクロタイプでは、3色LEDバックライトで状態表示が行えます。例えば、正常運転には緑、オペレート中には橙、異常時に赤といった使い分けで作業状態をひと目で把握できます。

3色LEDバックライトで機械の状態が一目瞭然

※：GT03M-E、GT32M-E、GT32M-R、GT02Lを除く。

画面デザインの自由度UP!

画面デザインの自由度UP!

GTシリーズならアナログタッチ方式による1ドット単位での部品・文字配置が行え、Windows フォントの採用により豊富な文字サイズ(10～240ドット)で自由な画面設計も行えます。
※機種によって最大サイズは異なります。

グラフ機能

グラフ機能

グラフ表示は、バーグラフ最大8本まで、折れ線グラフとの混在も可能です。

狭い場所には縦置き表示

狭い場所には縦置き表示

縦置き表示ができるので、幅の狭いスペースへの取付けが可能。システム設計の自由度もアップし、小型化が図れます。また、取付け場所が無いスリムな装置にも対応します。

流れ表示機能

流れ表示機能

画面下部エリアに最大64文字(全角)のメッセージを(128種類)流れ表示することが可能です。

マルチファンクションスイッチ

複数の値をセットして画面を変更するなどの、複数動作ができるようになりました。

FPモニタ機能を搭載 [FP0H/FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7は対象外
5つの便利な機能でGTと当社PLC FPシリーズとの親和性がさらに向上

  1. デバイスモニタ(FPシリーズが保有するデバイスの値表示と変更が可能。3種類のモードを用意しました。)
    1. Easy Monitor：手軽にモニタしたい時に使用します。1種類のデバイスを指定すると連続して表示され、変更することもできます。
    2. (2)Entry Monitor：複数種のデバイスを一度に見たい時に使用します。表示したいデバイスを1つずつ登録でき、変更することもできます。
    3. (3)Forced On/Off：強制的に出力をON/OFFしたい時に使用します。出力を制御したいデバイスを1つずつ設定することができます。
  2. システムレジスタモニタ(システムレジスタの値表示と変更ができます)(FP0Hを除く)
    システムレジスタNo.を指定して、値を表示することができ、変更することもできます。
  3. 共有メモリモニタ(共有メモリの値を表示できます)
    スロットNo.・バンクNo.・アドレスを指定して、値を表示することができます。値の変更はできません。
  4. エラーモニタ(FPシリーズで発生しているエラーを表示できます)
    自己診断の結果、エラーコード、エラーフラグを表示することができ、エラーのクリアもできます。
  5. パスワード設定(FPシリーズのプログラム読み出しや書き込み保護用のパスワードを設定できます)
    FPシリーズのパスワードプロテクト機能のパスワード登録とクリアができます。

FPモニタ機能を搭載

当社PLC FPシリーズとGTの複数台接続が可能(RS-485タイプ)

GTリンク機能
通信プログラムなしに、当社PLC1台で最大32台のGTが接続できます。搬送ラインなど離れた場所でも同じ画面操作が行なえ、またPLC設置台数を減らすことができ、生産工程のコスト削減が行なえます。

GTリンク機能

※1　接続台数の増加に伴い、反応速度が遅くなります。実機での確認をお願いします。
※2　1:1接続時に比べ、応答時間が相対的に長くなります。
       充分な性能が得られるか、システム設計時に評価を行なってください。

PLC複数台接続機能
GT1台で最大31台のPLCと接続できます。複数ラインの進捗を1台のGTで集中監視したり、操作することができます。

PLC複数台接続機能

※1　PLC間のデータリンクに使用することはできません。
※2　1:1接続時に比べ、応答時間が相対的に長くなります。
       充分な性能が得られるか、システム設計時に評価を行なってください。

パスワード管理によるセキュリティ強化

パスワード保護・オペレーションセキュリティ機能で、本体データ資産の保護や、パスワードによる操作権限の管理が行なえます。

パスワード保護機能
パスワードにより、本体画面データのアップロードを制限し、本体のデータ資産を保護します。

オペレーションセキュリティ機能
オペレータごと(最大64)に、パスワード設定でき、最大16レベルまで部品ごとに表示・操作の制限が設定できます。登録ユーザ・パスワー ドの変更も本体で行なえます。

スルー機能で現場作業の効率化

GTと当社PLC FPシリーズで通信を行ないながらGTの画面データ転送とPLCのデバッグが同時に行なえます。

表示言語を簡単切り替え

表示言語を簡単切り替え

従来は言語ごとに画面作成が必要でしたが、表示言語切替機能では、各部品ごとに複数言語(最大16)を同時登録できます。
Microsoft® Excel®にて文字列を簡単に編集し、インポートすることができます。

デバイス書き込み

デバイス書き込み

PLCの状態や画面No.によりPLCのデータを変更したり、ビットをON/OFFできます。
さらに、デバイス同士の四則演算もできるようになりました。

※画像内の表示器は代表機種です。

------------------------------ Tab2 showing ------------------------------

種類・価格

受注終了予定品（2025年9月30日終了予定）

【終了品番】
SDカードスロット無タイプ

詳細は受注終了品一覧にてご確認ください。

受注終了品（2024年9月30日終了）

【終了品番】
SDカードスロット付タイプ

詳細は受注終了品一覧にてご確認ください。

【ご注意】
下記オプションは、引き続き販売を継続しております。

品名画面サイズご注文品番標準価格
<税別>
Terminal GTWIN Ver.3
※1		日本語版Terminal GTWIN CD-ROMAIGSGT7JP14,100円
英語版Terminal GTWIN CD-ROMAIGSGT7EN14,100円

※1) GT703/GT704/GT707以外の従来GTシリーズでは、一部サポートされない機能が含まれます。

ケーブル(PLC接続ケーブル)

■24V DC

通信方式接続ケーブルPLC
RS-232CAIGT8162
ご注文品番 : AIGT8162(2,900円)
PLC接続ケーブル(2m) ミニDIN5ピンーバラ線(3本)＋シールド線
AIGT8165(5m) 4,300円もあります。		当社FPシリーズ
(FP7/FP0H/FP-XHを除く)※1
RS-422/RS-485AIGT8175
ご注文品番 : AIGT8175(4,300円)
PLC接続ケーブル(5m) ミニDIN8ピンーバラ線(4本)＋シールド線		三菱電機製 FXシリーズ
RS-232CAIP81842
ご注文品番 : AIP81842(11,600円) PLC接続ケーブル(2m) D-SUB9ピンーバラ線(6本)		FP2/FP2SH COMポート、
コンピュータコミュニケーションユニット

※1 FP7/FP0H/FP-XHシリーズとの接続には、市販のバラ線ケーブルをご使用ください。

------------------------------ Tab3 showing ------------------------------

オプション

【ご注意】
下記オプションは、引き続き販売を継続しております。

GT12/GT704用
前面保護シート
10枚入り(別売)
ご注文品番：AIG12800(7,100円)
GT12/GT704用
防水パッキン
防水パッキン(交換用)
10枚入り
本体に1枚同梱しています。
ご注文品番：AIG12810(5,900円)
GT02/GT02L/GT03-E/GT12/
GT703/GT704用取付金具
取付金具5セット(4個/セット)
本体に1セット同梱しています。
ご注文品番：AIG12830(7,100円)
補修用コネクタ


通信・電源用コネクタ
5個入り
本体に1セット同梱しています。
ご注文品番：AIGT084(5,900円)
GT02/GT03-E/GT05/GT12/GT32-R/GT32-E用バックアップ電池
ご注文品番：AFPX-BATT(1,500円)

※(  )内の標準価格は、税別となります。

推奨ハンディ操作BOX (SUS株式会社)

推奨ハンディ操作BOX (SUS株式会社)

<<対応例>>

押し釦
押し釦

卓上型
卓上型

モニターアーム
モニターアーム


操作用ハンディBOXにつきましては、SUS株式会社新しいウィンドウで開くまでお問い合わせください。
卓上型のものや、押ボタン付などのオーダにも対応いただいています。

推奨USB盤面ケーブル (SUS株式会社)

推奨USB盤面ケーブル (SUS株式会社)

USB盤面ケーブルにつきましては、SUS株式会社新しいウィンドウで開くまでお問い合わせください。

------------------------------ Tab4 showing ------------------------------

仕様

項目GT12
RS-232CRS-422/RS-485
適合規制CEマーキング（EMC指令、RoHS指令）（一部機種を除く）、UKCAマーキング（EMC規則、RoHS規則）（一部機種を除く）
定格電源24V DC
動作電圧範囲21.6～26.4V DC
消費電力1.7W以下
電源部絶縁方式トランス絶縁
使用周囲温度0～＋50℃
使用周囲湿度20～85%RH（＋25℃において）、結露なきこと
保存周囲温度−20 ～ ＋60℃
保存周囲湿度10 ～ 85%RH(＋25℃において)、結露なきこと
耐振動5～9Hz 片振幅3.5mm 9～150Hz 加速度 9.8m/s2
X､Y､Z各方向10回掃引（1オクターブ/min.）
耐衝撃147m/s2 X､Y､Z 各方向3回
耐重畳ノイズ1,000V［ P-P］以上 パルス幅50ns、1μs電源端子間(ノイズシミュレータによる)
耐環境性IP67（初期状態において）※1
本体質量約240g
表示部表示素子TFTモノクロLCD※2
ドット数320（W）×120（H）ドット
表示色2色(黒／白、8階調)
有効表示寸法108.8（W）×40.8（H）mm
バックライトGT12M：3色LED（白／ピンク／赤）
GT12G：3色LED（緑／橙／赤）
機能表示可能
フォント種類		固定（GTWIN）：1 ／4 角（8×8）、半角（16×8）、
全角（16×16）縦横各1、2、4、8倍表示可能
True Type（GTWIN）：10～120ドット
表示可能文字種日、英、簡体字中国語、繁体字中国語、韓、ドイツ、イタリア、スペイン、フランス、トルコ、ロシア、ベトナム
表示可能図形直線、連続直線、四角形、円、楕円、円弧、楕円弧、扇型、楕扇型、面取り四角、ビットマップ
登録可能画面数※32階調 約250、8階調 約200
指定可能画面No.No.0～3FF
部品機能メッセージ、ランプ、スイッチ、機能スイッチ、データ、バーグラフ、時計、キーボード、折れ線グラフ、アラームリスト、アラーム履歴、カスタム（メッセージ、ランプ、スイッチ）
その他機能レシピ機能、流れ表示機能、デバイス書き込み機能、PLC複数接続機能、FPモニタ機能、表示言語切替機能
GTリンク機能、オペレーションセキュリティ機能、データロギング機能、SDレシピ機能※4
時計機能本体に時計内蔵（PLCの時計を参照しての表示も可能）
※別途バックアップ電池（AFPX-BATT）をご購入ください。
コントラスト調整コントラスト調整不要
ブザー装備
自動通信設定相手機器から応答がなかった場合、自動的に通信速度を変更
スルー機能パソコンとPLCの間にGTをはさむことにより、パソコンとPLCを直接つながずにデバッグが可能
画面作成専用ソフトウェアを使用 対応OS ：Windows®2000/XP/Vista/7/8/8.1/10 ※5
タッチスイッチ分解能レイアウトフリー（最小8ドット）
タッチスイッチ操作力0.8N 以下
タッチスイッチ寿命100万回以上（＋25℃において）
COM.ポート通信規格RS-232C準拠RS-422／RS-485準拠
外部機器との
通信条件		伝送速度 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps
データビット7bit ・ 8bit／パリティなし ・ 奇数 ・ 偶数／ストップビット1bit
プロトコル当社FPシリーズ対応／汎用シリアル対応／他社PLC（メーカ・機種は、PLC対応表をご参照ください。）
コネクタコネクタ端子台（8ピン）
画面デ−タ
転送用
インタ
フェース		通信規格USB1.1
プロトコル当社専用プロトコル
コネクタUSB Mini B
ユーザーズ
メモリ		メモリF-ROM
容量2Mbyte
メモリ
バックアップ		メモリSRAM
バックアップ電池リチウム電池（交換式） AFPX-BATT ※本体に同梱はしていません。

※1　パネル取付時の前面部に関する保護構造です。但し、お客様のあらゆる環境でのご使用を保証するものではありません。
再取り付けの場合は、防水パッキンを交換してください。

※2 2016年11月生産分よりＳＴＮ液晶からＴＦＴ液晶に変更しました。

※3 登録可能画面数は、登録内容により変動します。

※4 データロギング機能、SDレシピ機能は、SD/SDHCメモリカードスロット搭載機種のみ。

※5 Windows®7/8/8.1/10を除き、64bit版には対応していません。Windowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。

UL／c-UL適合規格

UL／c-ULファイルNo.E96300
UL規格No.UL508

------------------------------ Tab5 showing ------------------------------

寸法図

単位mm

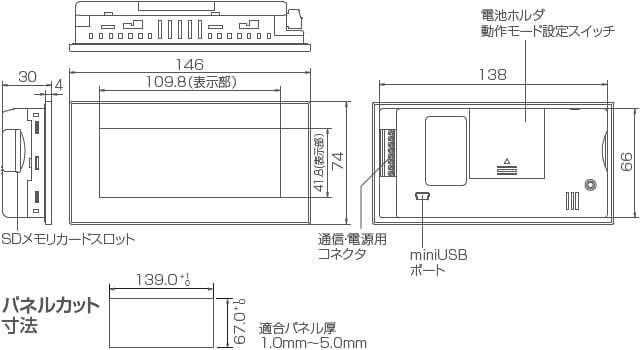

外形寸法図

------------------------------ Tab6 showing ------------------------------

ソフトウェアのご紹介

プログラミングソフトウェア

------------------------------ Tab7 showing ------------------------------

PLC対応表

会社名シリーズ名機種RS-232CタイプRS-422/RS-485
タイプ※2
パナソニック インダストリーFPシリーズFP7◎○
FP0H◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
三菱電機※1FXシリーズFX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
IQ-FシリーズFX5U○◎
FX5UC○◎
QシリーズQ00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
Aシリーズ
(GT7□□を除く)		A1N○
A2N○
A3N○
A1S○
A1SJ○
A2SH○
A1SH○
A2CCPU24◎
LシリーズL26CPU-BT○○
L02SCPU◎○
オムロン※1CシリーズC200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
αシリーズC200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CVシリーズCV500◎
CV1000◎
CVM1◎
CS1シリーズCS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJシリーズCJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CJ2M◎
CP1シリーズCP1H○
CP1L○
CP1E◎※4○
東芝機械※1TC miniシリーズ ◎
RS-232Cポートを搭載した機種		◎
RS-485ポートを搭載した機種
横河電機※1FA-M3シリーズF3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
キーエンス※1KV Nanoシリーズ ◎
KVシリーズKV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
日立産機システム※1EH-150 EHVシリーズEHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150シリーズEH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EHシリーズ10点
14点◎
20点◎
23点◎◎
28点◎◎
40点◎
64点◎
Webコントローラ10点◎
23点◎◎
Rockwell Automation
(Allen-Bradley)※1
DFプロトコル対応機種		MicroLogixシリーズMicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC-500シリーズSLC-5/03◎
SLC-5/04◎
シーメンス※1S7-200シリーズCPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LS産電※1MASTER-Kシリーズ80S◎
200S◎
300S○
1000S○
Modbus※1RTUプロトコル対応機種※3◎◎
汎用シリアル当社専用プロトコル※3◎◎

2016年11月現在において評価が完了しているものを記載しています。

※1 当社FPシリーズ以外のPLCでは、使用できるデバイスの種類やアドレスに制限がある場合があります。
詳しくはマニュアルをご参照ください。

※2 RS-485でご使用になる場合は、相手機器との送信／受信のタイミングにより通信できない場合があります。

※3 相手機器の特定ができませんので、ご使用される機器で実機確認をお願いします。

※4 RS-232Cポートを搭載した機種。

◎：PLCのCPUユニット本体にダイレクトで接続可能です。

○：通信ユニットか信号変換ケーブルなどを使用して接続することが可能です。
（例：三菱Qシリーズは、計算機リンクユニットQJ71C24Nもしくは、QJ71C24N-R2が必要になります。）

×：接続できません。

空白：評価していません。

最新のツールソフトウェア“Terminal GTWIN”のHELPまたは、使用可能デバイスやアドレスなど詳しい内容は、「GTシリーズ 他社PLC接続マニュアル」をご参照ください。
※当社プログラマブル表示器とPLCの接続方法を掲載しています。

>>マニュアルのダウンロードはこちらから

MENU

最近チェックした商品

最近チェックした品番
