GT02

  • 基本情報

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • ソフトウェア

  • PLC対応表

一部受注終了

終了時期

2024年09月30日

SDメモリカードスロット付タイプ

受注終了予定

終了時期

2025年09月30日

SDメモリカードスロット無タイプ

終了時期につきましては、諸般の事情により早まる場合がございますのでご了承ください。

------------------------------ Tab1 showing ------------------------------

基本情報

くっきり鮮やか3.8型高コントラストモノクロ液晶搭載、
超コンパクトサイズの高機能表示器。

------------------------------ Tab2 showing ------------------------------

種類・価格

受注終了予定品(2025年9月30日終了予定)

【終了品番】
SDカードスロット無タイプ

詳細は受注終了品にてご確認ください。

受注終了品(2024年9月30日終了)

【終了品番】
SDカードスロット付タイプ

詳細は受注終了品にてご確認ください。

【ご注意】
下記オプションは、引き続き販売を継続しております。

品名画面サイズご注文品番標準価格
<税別>
Terminal GTWIN Ver.3
※1
日本語版Terminal GTWIN CD-ROMAIGSGT7JP14,100円
英語版Terminal GTWIN CD-ROMAIGSGT7EN14,100円

※1)GT703/GT704/GT707以外の従来GTシリーズでは、一部サポートされない機能が含まれます。

ケーブル

■5V DC

通信方式接続ケーブルPLC
RS-232CAIGT8142
ご注文品番 : AIGT8142※(2,900円)
PLC接続ケーブル(2m) ミニDIN5ピンーバラ線(4本)+シールド線
当社FPシリーズ
(FP7/FP0H/FP-XHを除く)※1
RS-422/RS-485AIGT8152
ご注文品番 : AIGT8152※(2,900円)
PLC接続ケーブル(2m) ミニDIN8ピンーバラ線(6本)+シールド線
三菱電機製 FXシリーズ

※本ケーブルはGTシリーズ(5V DC)用でPLCから電源が供給されるようになっております。

※1 FP7/FP0H/FP-XHシリーズとの接続には、市販のバラ線ケーブルをご使用ください。

■24V DC

通信方式接続ケーブルPLC
RS-232CAIGT8162
ご注文品番 : AIGT8162(2,900円)
PLC接続ケーブル(2m) ミニDIN5ピンーバラ線(3本)+シールド線
AIGT8165(5m) 4,300円もあります。
当社FPシリーズ
(FP7/FP0H/FP-XHを除く)※1
RS-422/RS-485AIGT8175
ご注文品番 : AIGT8175(4,300円)
PLC接続ケーブル(5m) ミニDIN8ピンーバラ線(4本)+シールド線
三菱電機製 FXシリーズ
RS-232CAIP81842
ご注文品番 : AIP81842(11,600円) PLC接続ケーブル(2m) D-SUB9ピンーバラ線(6本)
FP2/FP2SH COMポート、
コンピュータコミュニケーションユニット

※1 FP7/FP0H/FP-XHシリーズとの接続には、市販のバラ線ケーブルをご使用ください。

------------------------------ Tab3 showing ------------------------------

オプション

【ご注意】
下記オプションは、引き続き販売を継続しております。

GT02L/GT02/GT703用
前面保護シート

GT02



10枚入り(別売)
ご注文品番:AIG02800(6,500円)

GT02L/GT02/GT703用
防水パッキン

GT02



防水パッキン(交換用)
10枚入り
本体に1枚同梱しています。
ご注文品番:AIG02810(5,300円)

GT02L/GT02/GT03-E/GT12
GT703/GT704用取付金具

GT02



取付金具5セット(4個/セット)
本体に1セット同梱しています。
ご注文品番:AIG12830(7,100円)

補修用コネクタ

GT02



通信・電源用コネクタ5個入り
本体に1セット同梱しています。
ご注文品番:AIGT084(5,900円)

バックアップ電池

GT02



ご注文品番:AFPX-BATT(1,500円)

※(  )内の標準価格は、税別となります。

推奨ハンディ操作BOX (SUS株式会社)

推奨ハンディ操作BOX (SUS株式会社)

<<対応例>>

押し釦

押し釦

卓上型

卓上型

モニターアーム

モニターアーム

操作用ハンディBOXにつきましては、SUS株式会社までお問い合わせください。
卓上型のものや、押ボタン付などのオーダにも対応いただいています。

推奨USB盤面ケーブル (SUS株式会社)

推奨USB盤面ケーブル (SUS株式会社)

USB盤面ケーブルにつきましては、SUS株式会社までお問い合わせください。

------------------------------ Tab4 showing ------------------------------

仕様

項目GT02
5V、
RS-232C
5V、
RS-422/RS-485
24V、
RS-232C
24V、
RS-422/RS-485
適合規制CEマーキング(EMC指令、RoHS指令)(一部機種を除く)、UKCAマーキング(EMC規則、RoHS規則)(一部機種を除く)
定格電源5 V DC24 V DC
動作電圧範囲4.5 ~ 5.5 V DC21.6 ~ 26.4 V DC
消費電力1W 以下1.9W 以下
電源部絶縁方式-
使用周囲温度0 ~ +50 ℃
使用周囲湿度20 ~ 85 %RH (+25℃において)、結露なきこと
保存周囲温度-20 ~ +60 ℃
保存周囲湿度10 ~ 85 %RH (+25℃において)、結露なきこと
耐振動5~8.4Hz 片振幅 3.5mm 8.4~150Hz 加速度 9.8m/s2
X、Y、Z 各方向10回掃引(1オクターブ/min)
耐衝撃147 m/s2 X 、Y 、Z 各方向3回
耐重畳ノイズ1,000 V [P-P]以上 パルス幅50ns , 1μs 電源端子間(ノイズシミュレータによる)※1
耐環境性IP67 (初期状態において) ※2
本体質量約170 g
表示部表示素子TFT モノクロLCD※3
ドット数240(W)×96(H)ドット
表示色2 色(黒・白)
有効表示寸法

88.5(W)×35.4(H)

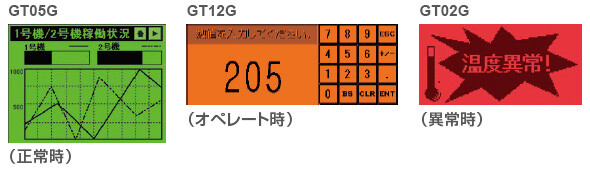

バックライト方式GT02G:3色LED(緑/橙/赤)
GT02M:3色LED(白/ピンク/赤)
機能表示可能
フォント種類
固定(GTWIN):1/4 角(8 ×8)、 半角(16 ×8)、全角(16 ×16)縦横各1 、2 、4 、8倍表示可能
True Type( GTWIN):10~96ドット
表示可能文字種日、英、簡体字中国語、繁体字中国語、韓、ドイツ、イタリア、スペイン、フランス、トルコ、ロシア、ベトナム
表示可能図形直線、連続直線、四角形、円、楕円、円弧、楕円弧、扇型、楕扇型、面取り四角、ビットマップ
登録可能画面数
※4
約250
指定可能画面No.No.0 ~3FF
部品機能メッセージ、ランプ、スイッチ、機能スイッチ、データ、バーグラフ、時計、キーボード、折れ線グラフ、アラームリスト、アラーム履歴 ※5、カスタム(メッセージ、ランプ、スイッチ)
その他機能レシピ機能、流れ表示機能、デバイス書き込み機能、表示言語切替機能

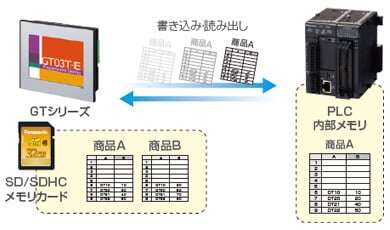

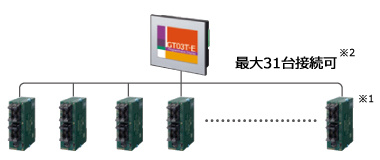

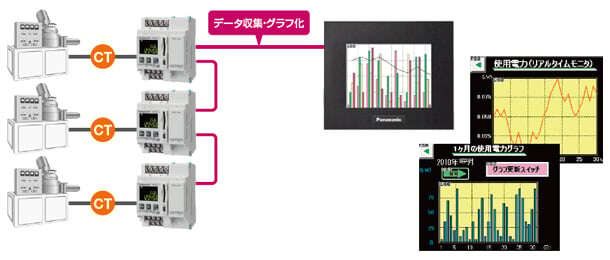

GTリンク機能、オペレーションセキュリティ機能、データロギング、SDレシピ ※6
時計機能PLCの時計を参照しての表示本体に時計内蔵(PLCの時計を参照しての表示も可能)※7
※別途バックアップ電池(AFPX-BATT)をご購入ください。
コントラスト調整コントラスト調整不要
ブザー装備
自動通信設定相手機器から応答がなかった場合、自動的に通信速度を変更
スルー機能パソコンとPLCの間にGTをはさむことにより、パソコンとPLCを直接つながずにデバッグが可能
画面作成専用ソフトウェアを使用 対応OS :Windows®2000/XP/Vista/7/8/8.1/10 ※8
タッチスイッチ分解能レイアウトフリー(最小8ドット)
タッチスイッチ操作力0.8N 以下
タッチスイッチ寿命100 万回以上 (+25℃において)
COM.
ポート
通信規格RS-232C 準拠RS-422/RS-485 準拠RS-232C 準拠RS-422/RS-485 準拠
外部機器との
通信条件
伝送速度 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps
データビット7bit ・ 8bit/パリティなし ・ 奇数 ・ 偶数/ストップビット1bit
プロトコル当社FP シリーズ対応/汎用シリアル対応/他社PLC
(メーカ・機種は各社 PLC対応表をご参照ください)
コネクタコネクタ端子台(8 ピン)
画面デ−タ転送用インタフェース通信規格USB 1.1
プロトコル当社専用プロトコル
コネクタUSB Mini B
ユーザーズメモリメモリF-ROM
容量2 Mbyte
メモリバックアップメモリSRAM
バックアップ電池リチウム電池(交換式) AFPX-BATT(本体に同梱はしていません。)※7

※1 :AIG02MQ03D、AIG02GQ02Dは、当社PLC接続ケーブル(AIGT8142)に同梱のフェライトを装着。

※2 :パネル取付時の前面部に関する保護構造です。但し、お客様のあらゆる環境でのご使用を保証するものではありません。再取り付けの場合は、防水パッキンを交換してください。

※3 :2017年2月生産分よりSTN液晶からTFT液晶に変更しました。

※4 :登録可能画面数は、登録内容により変動します。

※5 :メモリバックアップ非対応タイプはアラーム履歴の機能には対応していません。

※6 :データロギング機能、SDレシピ機能は、SD/SDHCメモリカードスロット搭載機種のみ。

※7 :GT02は、GT02M2、GT02G2タイプのみ対応。

※8 :Windows®7/Windows®8/Windows®10を除き、64bit版には対応していません。Windowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。

UL/c-UL適合規格

UL/c-ULファイルNo.E96300
UL規格No.UL508

------------------------------ Tab5 showing ------------------------------

寸法図

単位mm

外形寸法図

------------------------------ Tab6 showing ------------------------------

ソフトウェアのご紹介

プログラミングソフトウェア

------------------------------ Tab7 showing ------------------------------

PLC対応表

会社名シリーズ名機種RS-232CタイプRS-422/RS-485
タイプ※2
パナソニック インダストリーFPシリーズFP7
FP0H
FP-X
FP-X0
FPΣ
FP-e
FP0
FP0R
FP2
FP2SH
三菱電機※1FXシリーズFX0N
FX1S
FX1N
FX1NC
FX2N
FX2NC
FX3UC
FX3U
FX3G
FX3GC
IQ-FシリーズFX5U
FX5UC
QシリーズQ00CPU
Q01CPU
Q00JCPU
Q00HCPU
Q00UJCPU
Q26UDHCPU
Q25HCPU
Q12HCPU
Q06HCPU
Q02HCPU
Q02CPU
Aシリーズ
(GT7□□を除く)
A1N
A2N
A3N
A1S
A1SJ
A2SH
A1SH
A2CCPU24
LシリーズL26CPU-BT
L02SCPU
オムロン※1CシリーズC200H
C200HS
C500
C500F
C1000H
C2000
C2000H
C1000HF
C20H
C28H
C40H
C120
C120F
CQM1-CPU42
SRM1-C02
CPM2A
CPM1-20CDR-A
CQM1H-CPU21
CPM2C
CPM2B
αシリーズC200HE-CPU32(-Z)
C200HG-CPU33(-Z)
C200HG-CPU53(-Z)
C200HX-CPU34(-Z)
C200HX-CPU54(-Z)
C200HE-CPU42(-Z)
C200HG-CPU43(-Z)
C200HG-CPU63(-Z)
C200HX-CPU44(-Z)
C200HX-CPU64(-Z)
C200HX-CPU65-Z
C200HX-CPU85-Z
CVシリーズCV500
CV1000
CVM1
CS1シリーズCS1H-CPU67
CS1H-CPU66
CS1H-CPU65
CS1H-CPU64
CS1H-CPU63
CS1G-CPU45
CS1G-CPU44
CS1G-CPU43
CS1G-CPU42
CJシリーズCJ1H
CJ1M
CJ1G
CJ2H
CJ2M
CP1シリーズCP1H
CP1L
CP1E※4
東芝機械※1TC miniシリーズ
RS-232Cポートを搭載した機種

RS-485ポートを搭載した機種
横河電機※1FA-M3シリーズF3SP59-7S
F3SP58-6S
F3SP58-6H
F3SP53-4S
F3SP53-4H
F3SP38-6S
F3SP38-6N
F3SP35-5N
F3SP28-3S
F3SP28-3N
F3SP25-2N
F3SP21-0N
キーエンス※1KV Nanoシリーズ
KVシリーズKV-10/16/24/40
KV700
KV1000
KV3000
KV5000
日立産機システム※1EH-150 EHVシリーズEHV-CPU128
EHV-CPU64
EHV-CPU32
EHV-CPU16
EH150シリーズEH-CPU104A
EH-CPU208A
EH-CPU316A
EH-CPU516
EH-CPU548
MICRO-EHシリーズ10点
14点
20点
23点
28点
40点
64点
Webコントローラ10点
23点
Rockwell Automation
(Allen-Bradley)※1
DFプロトコル対応機種
MicroLogixシリーズMicroLogix500
MicroLogix1000
MicroLogix1100
SLC-500シリーズSLC-5/03
SLC-5/04
シーメンス※1S7-200シリーズCPU222
CPU216
CPU215
CPU214
CPU212
LS産電※1MASTER-Kシリーズ80S
200S
300S
1000S
Modbus※1RTUプロトコル対応機種※3
汎用シリアル当社専用プロトコル※3

2016年11月現在において評価が完了しているものを記載しています。

※1 当社FPシリーズ以外のPLCでは、使用できるデバイスの種類やアドレスに制限がある場合があります。
詳しくはマニュアルをご参照ください。

※2 RS-485でご使用になる場合は、相手機器との送信/受信のタイミングにより通信できない場合があります。

※3 相手機器の特定ができませんので、ご使用される機器で実機確認をお願いします。

※4 RS-232Cポートを搭載した機種。

◎:PLCのCPUユニット本体にダイレクトで接続可能です。

○:通信ユニットか信号変換ケーブルなどを使用して接続することが可能です。
(例:三菱Qシリーズは、計算機リンクユニットQJ71C24Nもしくは、QJ71C24N-R2が必要になります。)

×:接続できません。

空白:評価していません。

最新のツールソフトウェア“Terminal GTWIN”のHELPまたは、使用可能デバイスやアドレスなど詳しい内容は、「GTシリーズ 他社PLC接続マニュアル」をご参照ください。
※当社プログラマブル表示器とPLCの接続方法を掲載しています。
