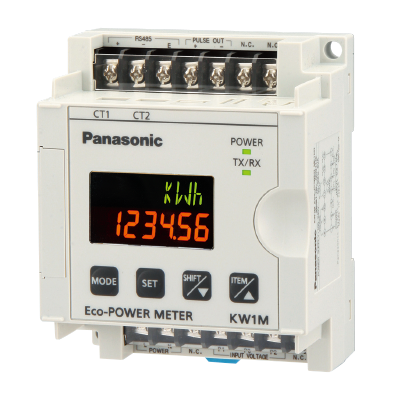

KW1M エコパワーメータ (終了品)

定格・性能概要

計測項目

※ 省エネ目的の自主管理用商品のため、課金目的には利用できません。

定格および性能

本体仕様

※1 アナログ入力端子: No.3～6 （AKW1111(B)）、No.4～6 （AKW1110(B)）
パルス入力端子: No.12,13 （AKW1111(B)）
空き端子（N.C.）は、内部でアナログ入力回路に接続されています。

入力仕様

電力入力仕様

パルス入力仕様 ※AKW1111(B)（400VAC 対応タイプ）のみ

出力仕様

積算有効電力量パルス出力（トランジスタ出力）仕様

計測可能な最小のパルス出力単位は、出力するパルスが1秒間に4パルス未満となるような設定を推奨いたします。
計算方法（パルス出力単位：PL-Pの値）＞（ 最大計測電力［kW］）/（3600［s］×4［パルス/s］）

※1 1秒間に4パルス以上で出力するようなパルス出力単位を設定すると、誤カウントするおそれがあります。

※2 パルス出力単位でOFF時間が短いと接続されるカウンタ、PLCによっては、誤カウントするおそれがあります。

通信仕様

※1 RS485のインターフェイスを持つ市販機器を接続する場合は、実機による確認をお願いします。
また、接続台数、伝送距離、通信速度は接続する機器や伝送路により変わることがあります。

※2 パソコン側のRS485機器としては（株）ラインアイ社製のSI-35,SI-35USBを推奨いたします。

※3 SI-35、SI-35USB、当社製PLC（99台接続可能機種）使用時は最大接続台数99台まで使用できます。（ただし、C-NET アダプタ接続時は32 台（最大）） それ以外の機器が混在する場合、最大接続台数は31台に制限されます。

※4 RS485通信のMODBUS（RTU）プロトコルでは、データ長8bitのみ動作します。

RS485通信　推奨ケーブル

ケーブル	シールド付ツイストペア	VCTF
断面図

※1 ツイストペアケーブルはシールドタイプをご使用ください。

※2 伝送ケーブルは1種類のみを使用してください。2種類以上の伝送ケーブルを混在させないでください。

※3 ノイズ環境の悪いところでは、シールド付ツイストペアケーブルをご使用ください。

専用電流センサ(CT)

■ 主な仕様

(注1): 電流センサ(CT)は、回路電圧440V AC系以下の低圧専用です。高圧回路には使用できません。

(注2): AKW8115およびKW9Mを除く各種エコパワーメータ®では、高圧回路を計測する場合、高圧回路用の市販の2次側電流5A CTと5A用電流センサ(CT)(AKW4801B)との組み合わせで計測しますので、AKW4801Bは必ず必要となります。詳細については、個別のユーザーズマニュアルにてご確認ください。

(注3): AKW8115およびKW9Mで計測する場合、電流センサ(CT)は使用できません。購入しないように十分ご注意ください。

(注4): AKW8115およびKW9MのCTには、2次側電流の１A用または5A用を推奨しますので、事前に仕様をご確認ください。

(注5): 各種電流センサ(CT)は、エコパワーメータ®には同梱されていません。

(注6): 各種電流センサ(CT)には、それぞれ1mの中継ケーブルを同梱しています。

寸法図

単位mm

• 1.KW1Mスタンダードタイプ
• 2.専用電流センサCT
• 3.端子配列・結線図（KW1Mスタンダードタイプ）
• 4.2016年受注終了品

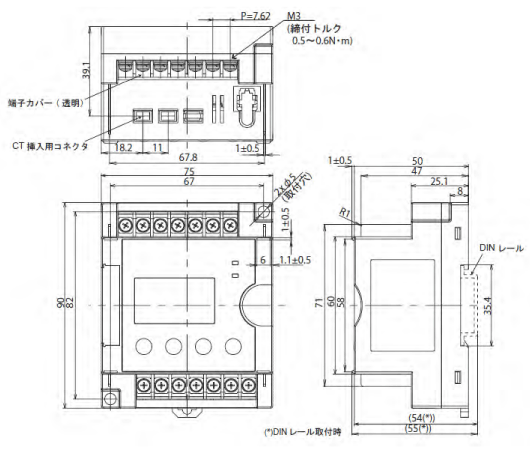

  • KW1Mスタンダードタイプ
  • 専用電流センサCT

※2016年受注終了品の端子配列・結線図は、3.端子配列・結線図と同じです。

KW1Mスタンダードタイプ

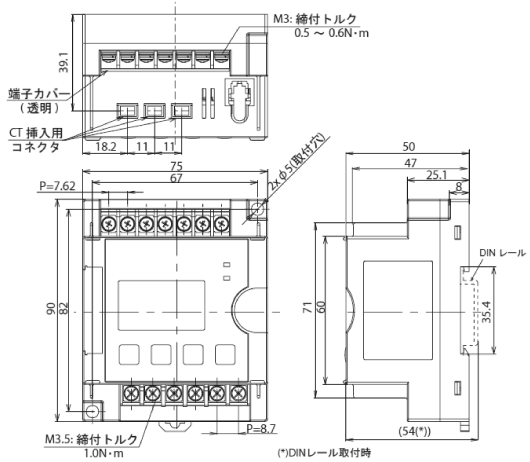

AKW1111B本体

AKW1110B本体

取付穴加工図（共通）

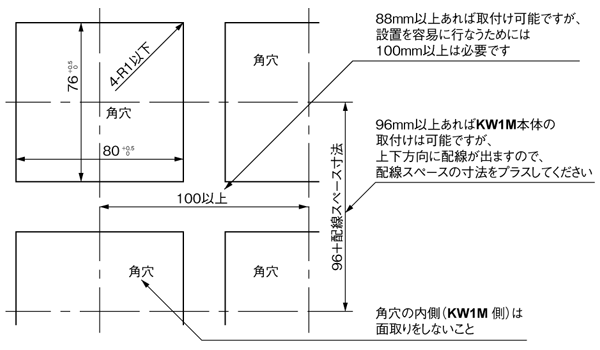

取付枠(AKW1822)使用時の取付穴加工図
パネル厚さ：1.0～5.0mm

パネルカット寸法

専用電流センサCT

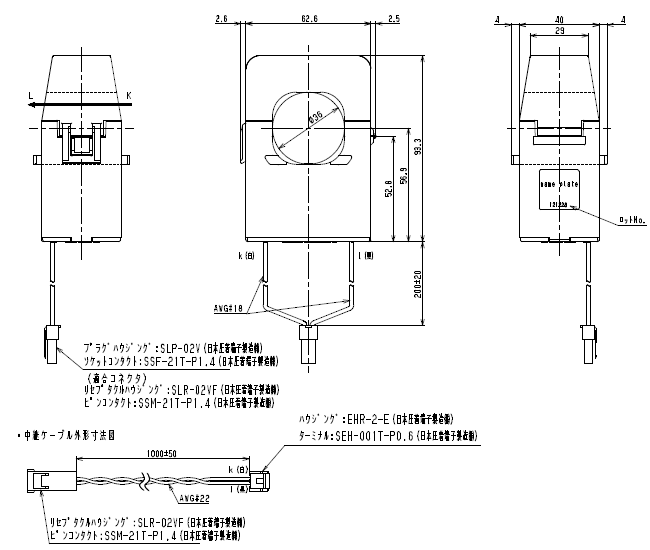

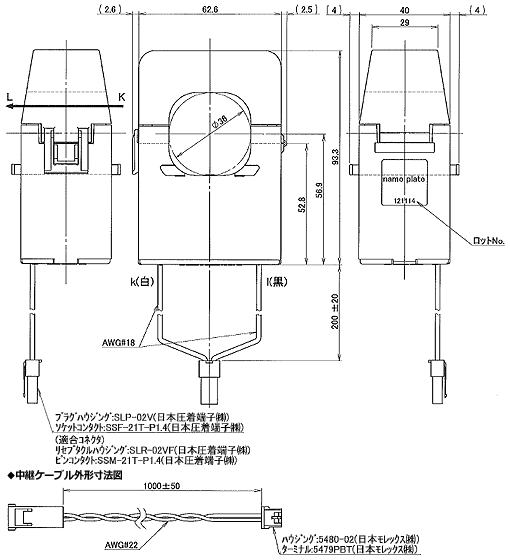

（専用電流センサCT　分割型　5A/50A 用）AKW4801B

（専用電流センサCT　分割型　100A 用）AKW4802B

（専用電流センサCT　分割型　250A 用）AKW4803B

（専用電流センサCT　分割型　400A 用）AKW4804B

（専用電流センサCT　分割型　600A 用）AKW4808B

（専用電流センサCT　貫通型　50A/100A 用）AKW4506B

（専用電流センサCT　貫通型　250A/400A、600A 用）AKW4507B、AKW4508B

端子配列・結線図

AKW1111B端子配列

端子結線は、端子配列・結線図を参照の上、間違いなく確実に行ってください。
結線完了後は、安全のため、付属の端子カバーを必ず取り付けてください。

AKW1111B本体結線図

安全、本体の保護やメンテナンス性確保のため計測電圧入力部、操作電源部にはブレーカ(3～15A)などを設置してください。低圧回路において、VT（計器用変圧器）、CT（電流センサ）の2次側接地は不要です。

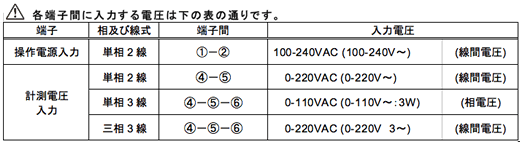

定格入力電圧の負荷計測時 (100-200V系)

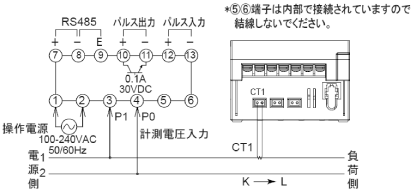

単相2線式の結線　※電流センサ(CT)は、1つ必要です。

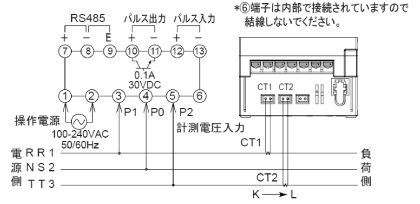

単相3線式/三相3線式の結線　※電流センサ(CT)は、2つ必要です。

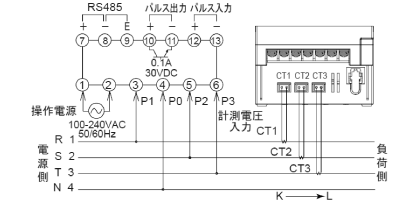

三相4線式の結線　※電流センサ(CT)は、3つ必要です。

定格入力電圧を超える負荷計測時
定格入力電圧(440VAC)を超える負荷を計測する場合は、計器用変圧器(VT)が必要です。2次側定格110VのVTをご使用ください。低圧回路において、VT（計器用変圧器）、CT（電流センサ）の2次側接地は不要です。

単相2線式	単相3線式/ 三相3線式	三相4線式

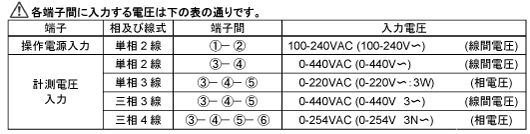

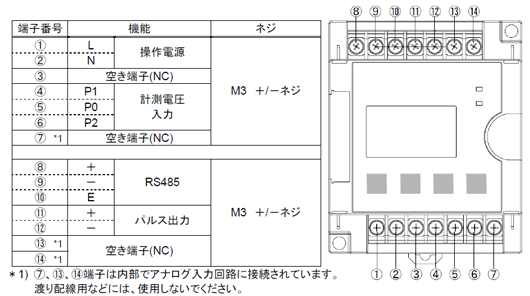

AKW1110B端子配列

端子結線は、端子配列・結線図を参照の上、間違いなく確実に行ってください。
結線完了後は、安全のため、付属の端子カバーを必ず取り付けてください。

AKW1110B本体結線図

安全、本体の保護やメンテナンス性確保のため計測電圧入力部、操作電源部にはブレーカ(3～15A)などを設置してください。低圧回路において、VT（計器用変圧器）、CT（電流センサ）の2次側接地は不要です。

定格入力電圧の負荷計測時 (100-200V系)

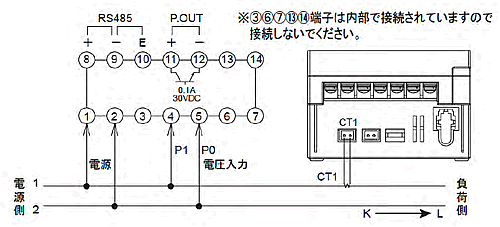

単相2線式の結線　※電流センサ(CT)は、1つ必要です。

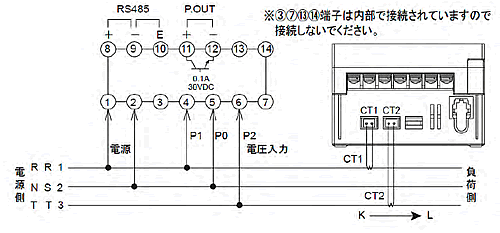

単相3線式/三相3線式の結線　※電流センサ(CT)は、2つ必要です。

定格入力電圧を超える負荷計測時

220VAC(定格入力電圧)を超える負荷を計測する場合は、計器用変圧器(VT)が必要です。2次側定格110VのVTをご使用ください。低圧回路において、VT（計器用変圧器）、CT（電流センサ）の2次側接地は不要です。

使用上のご注意

エコパワーメータ使用上のご注意（共通）

※商品別の使用上のご注意は仕様書などで必ずご確認ください。

引火性ガス、腐食性ガスの発生するところや、塵埃の多いところ、油のかかるところ、振動、衝撃の激しいところでのご使用は避けてください。

本体ケースは難燃性樹脂を使用していますが、燃えやすいものの側には設置しないでください。また、燃えやすいものの上に直接置くことは避けてください。

本体カバーはポリカーボネート樹脂製ですから、メチルアルコール、ベンジン、シンナーなどの有機溶剤や、アンモニア、苛性ソーダなど、強アルカリ性物質の付着やそれらの雰囲気でのご使用は避けてください。

当社の商品は当社専用オプション品の使用を前提にしております。他社オプション品との組合せには互換性がありませんのでご注意ください。

インバータの2次側回路では使用しないでください。本体の発熱や故障の原因となります。

計測について

高調波、または波形がひずんでいる場合は、正確に計測できないことがありますのでご採用前に、実機にてご確認ください。

サージについて

• 操作電源重畳サージが次の値を越えると、内部回路が破壊することがあるため、サージ吸収素子をご使用ください。

標準サージ波形

±(1.2X50)μsの単極性全波電圧にて上表の値を耐サージ電圧とする。サージ波形〔±（1.2×50）μsの単極性全波電圧〕

• 外部ノイズに対しては、下記の値をノイズ電圧としていますが、これ以上になりますと誤動作、内部回路破壊の原因となりますのでご注意ください。

ノイズ波形（ノイズシミュレータ）
立上り：1ns パルス幅：1μs，50ns
極　性：± 　　　　　周　　期：10ms
※入力ラインに過大なノイズが印加されると、正確に計測できないおそれがあります。

自己診断機能について

※ EEP-ROMの書き換え寿命に達した場合も含む。

停電記憶について

エコパワーメータは、電源OFFした時点（停電保証・記憶）までの積算電力量、アワーメータの値、パルスカウント値、動作状態をEEP-ROMに記憶します。そのため、頻度に電源をON/OFFする環境でのご使用は、できるだけお避けください。EEPROMの寿命が早くなります。

AKW1000の場合

各種設定値を変更する毎に設定値をFROMに記憶し、停電しても停電前のデータを保持しています。頻繁に設定変更するとFROM の寿命が早くなりますので、そのような環境でのご使用はお避けください。

AKW1131Bの場合

エコパワーメータは電源OFFした時点(停電記憶)までの積算電力量、アワーメータの値、パルスカウント値、動作状態をEEPROMに記憶します。また各種設定を変更する毎に設定値をEEPROMに記憶します。そのため頻繁に電源をON/OFFまたは、頻繁に設定変更するとEEPROM の寿命が早くなりますので、そのような環境でのご使用はお避けください。※特に通信による書込み時はご注意ください。

その他

エコパワーメータは、省エネ目的の自主管理用のため課金目的に使用できません。また、計量法を定める指定機関が行う検定に合格した特定計量器ではありませんので電力量の証明には使用できません。

結線について

結線については各商品ページの寸法図ページに記載しておりますので必ずご確認ください。なお、共通のご注意点は以下の通りです。

安全、本体の保護やメンテナンス性確保のため、計測電圧入力部、操作電源部にはブレーカ（3～15A）などを設置してください。低圧回路において、VT（計器用変圧器）、CT（電流センサ）の2次側接地は不要です。

電流センサ(CT)の取り付け

• エコパワーメータ本体のCT接続部が、コネクタ式の場合は、そのまま本体に接続してください。
• エコパワーメータ本体のCT接続部が、ネジ端子式(KW4M、KW8M)の場合は、下図を参照の上、本体側接続コネクタを切断し、加工してご使用ください。

<加工図>

• CTは、単相2線式を計測する場合は1つ、単相3線式、三相3線式を計測する場合は2つ、三相4線式を計測する場合は3つ必要です。1台のエコパワーメータに使用する全てのCTは同じ定格容量のものをお使いください。
• あらかじめ負荷電線の太さがCTの貫通穴径より小さいことを確認してください。
• 盤内のメイン渡りバー(ブスバー)など導体が露出している箇所にはCTを接続しないでください。感電のおそれがあります。
• CTの接続の際は、必ず先にCTの2次側をエコパワーメータ本体に接続し、その後CTの1次側を負荷電線に配線してください。順序を間違えますと、感電のおそれやCTの故障の原因となります。
• CTには極性があります。CTに記載してある方向(K→L)に合わせて、電源側(K)から負荷側(L)に向けて取付けてください。方向を間違えると、正確に計測できません。
• CTを閉じる際には、分割面にゴミや異物などがないことを確認してください。また閉じた時には、分割面が密着していることを確かめてください。分割面に隙間があると計測誤差が生じます。(分割型のみ)
• 高調波、または波形が歪んでいる場合は、正確に計測できないことがありますので、ご採用前に実機にてご確認ください。
• 計測電圧入力端子、操作電源端子への配線(強電部)とCT単体、CTケーブルはできるだけ離して配線してください。 (磁界やノイズの影響を受け、計測仕様の精度を満足しないことがあります。)

電流センサ（CT）を延長する場合

• 各種専用電流センサに同梱の中継ケーブルの長さは約1mです。
• CTのケーブルを延長する場合、ノイズを全く受けない環境下ではAWG#22以上のケーブルで約10mまで延長できます。極力太いケーブルを使用ください。※ケーブルを延長する場合は、ご使用前に実機での確認をお願いします。

2次側電流5A CTを接続する場合

2次側電流5A CTと組み合わせて、計測する場合の接続手順

1. CT 設定モード（CT-T）にて、5A を選択します。
2. CT1次側電流設定モード（CT-1）にて、計測するCT（2次側電流 5A） の1次側電流を設定します。〈例〉 計測するCT が400A/5A の場合、"400" と設定します。
3. エコパワーメータに接続した5A用専用CT (AKW4801B) を2次側電流5A CTの2次側に接続します。CTの方向(K→L)は2次側電流5A CTの方向(K→L) と合わせてください。

※ 2次側電流5A CTと組合わせて計測する場合は、2次側電流5A CTと専用CTとの距離を1m以上離して配置してください。距離が近い場合は双方の磁界の干渉により、正確に計測できないおそれがあります。

入力の接続について

有接点入力

接点信頼性のよい金メッキ接点のものをご使用ください。接点バウンス時間はカウント値の誤差になるため、バウンス時間の短いものをご使用ください。この場合、最高計数速度は30Hzを選択ください。

無接点入力(トランジスタ入力)

オープンコレクタで接続してください。使用するトランジスタの特性としては、V_CEO=20V以上、I_C=20mA 以上、I_CBO=6μA以下のものをご使用ください。また、トランジスタON時の残留電圧1.5V以下のものをご使用ください。＊短絡時インピーダンスは1kΩ以下としてください。0Ω時、パルス入力端子の流出電流は約7mA 、開放時インピーダンスは100kΩ以上としてください。

入力配線

配線はシールド線、又は単独に金属電線管を使用し、配線長10m以下でご使用ください。長くなると電線の浮遊容量の影響を受け、正常に動作しないおそれがあります。

(注意)
操作電源入力部、計測電圧入力部、パルス入力部は、非絶縁となっていますので、各種信号入力の接続に際し、短絡防止のためにセンサ等入力機器の電源は、図Aのように1次、2次の絶縁された電源トランスで、2次側が接地されていないものをご使用ください。2次側が接地された状態、または単巻トランスを使用された場合は、図Bのように短絡状態となり、商品の内部回路が破壊しますのでご注意ください。

出力の接続について

本商品のトランジスタ出力は、フォトカプラにて内部回路と絶縁されていますのでNPN出力、PNP（等価）出力のどちらにもお使いいただけます。

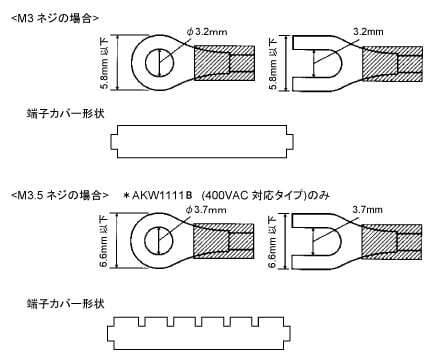

圧着端子について

圧着端子については各商品ページの寸法図ページに記載しておりますので必ずご確認ください。

低電圧指令について

EN61010－1/IEC61010 - 1を適用する用途にご使用の場合には、以下の条件の下でご使用ください。

1. 本体のパルス出力部は、基礎絶縁のみ確保しています。EN61010- 1/IEC61010 - 1で要求される強化（二重）絶縁を確保するためには、負荷側で基礎絶縁以上、通信システム側で強化 （二重） 絶縁を確保してください。
2. 電圧入力部にはEN60947 - 1またはEN60947 - 3規格に適合したブレーカを容易に手の届く位置に配置して、それが機器の遮断装置であることを表示してください。
3. 電流センサ（CT）をクランプ（接続）する電線は、基礎絶縁以上のものをご使用ください。

使用環境

• 汚染度 2、過電圧カテゴリーII、
• 屋内使用
• 使用温度範囲/使用湿度範囲：-10～+50℃/30～85％RH（20℃にて結露なきこと）
• 標高2,000m以下

本体は下記のような場所でご使用ください。

• 塵埃が少なく、腐食性ガスのないところ。
• 可燃性ガス、爆発性ガスのないところ。
• 機械的振動や衝撃がないところ。
• 直射日光があたらないところ。
• 大容量の電磁開閉器や大電流の流れている電線から離れているところ。
