定格・性能概要
共通仕様
| ご注文品番 | AKW4506B AKW4506C | AKW4507B AKW4507C | AKW4508B AKW4508C |
|---|---|---|---|
| 耐電圧(初期) | AC1,000V/1min （貫通穴と出力リード線間） | AC2,000V/1min （貫通穴と出力リード線間） | |
| 絶縁抵抗(初期) | 100MΩ以上(DC500Vメガ-にて)(貫通穴と出力リ-ド線間) | ||
| 誤動作振動 | 10～55Hz(周期1分間) 片振幅0.15mm(上下、左右、前後各方向10分間) | ||
| 耐久振動 | 10～55Hz(周期1分間) 片振幅0.375mm(上下、左右、前後各方向1時間) | ||
| 誤動作衝撃 | 98m/s2以上(上下、左右、前後各方向4回) | ||
| 耐久衝撃 | 294m/s2以上(上下、左右、前後各方向5回) | ||
| 使用温度範囲 | -10～+50℃(ただし、氷結および結露なきこと) | ||
| 保存温度 | -20～+60℃(ただし、氷結および結露なきこと) | ||
| 使用周囲湿度 | 30～85%RH(20℃にて 結露なきこと) | ||
| 難燃性グレード | UL94V-0 | ||
(注1): 電流センサAKW4シリーズは、回路電圧440V AC系以下の低圧専用です。
高圧回路には使用できませんのでご注意ください。
個別仕様

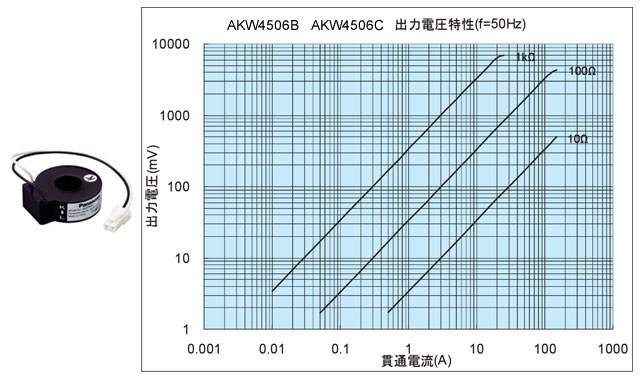

AKW4506B
AKW4506C
| 1次側適用電流 | 0.01～120Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 40mA(120A) ※ |
| 変流比 | 3000 : 1 |
| 比誤差/直線性 | ±1.0% F.S. (RL=60Ω) |
| 貫通穴 | φ17mm |
| 質量(中継ケーブル含まず) | 約55g |
| 耐電圧(初期) | AC1000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±7.5V クランプ素子付き |
※ エコパワーメータ専用CTとしてご使用の場合は、1次側および2次側定格電流が異なります。

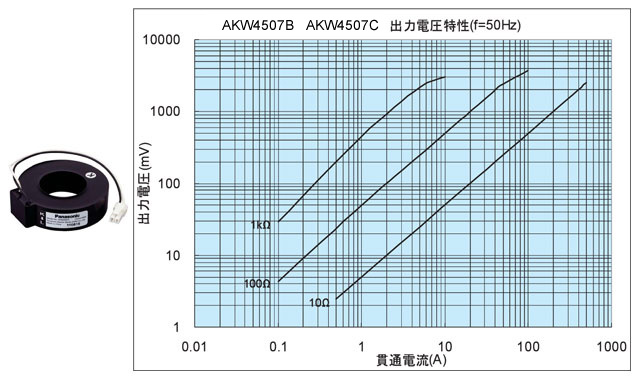

AKW4507B
AKW4507C
| 1次側適用電流 | 0.1～500Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 200mA(400A) ※ |
| 変流比 | 2000 : 1 |
| 比誤差/直線性 | ±1.0% F.S. (RL=8Ω) |
| 貫通穴 | φ36mm |
| 質量(中継ケーブル含まず) | 約185g |
| 耐電圧(初期) | AC2000V/1min (貫通穴と出力リード線間) |
| 出力保護 | 3.0V クランプ素子付き |
※エコパワーメータ専用CTとしてご使用の場合は、1次側および2次側定格電流が異なります。

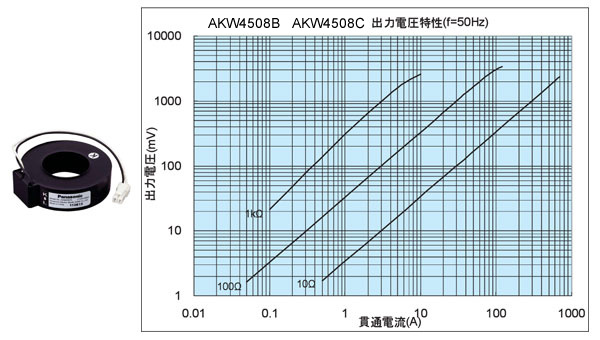

AKW4508B
AKW4508C
| 1次側適用電流 | 0.1～700Arms(50/60Hz RL≦10Ω) ※ |
|---|---|
| 2次側電流 | 200mA(600A) |
| 変流比 | 3000 : 1 |
| 比誤差/直線性 | ±1.0% F.S. (RL=8Ω) |
| 貫通穴 | φ36mm |
| 質量(中継ケーブル含まず) | 約205g |
| 耐電圧(初期) | AC2000V/1min (貫通穴と出力リード線間) |
| 出力保護 | ±3.0V クランプ素子付き |
※エコパワーメータ専用CTとしてご使用の場合は、1次側定格電流が異なります。
