EVPAWED40｜3.0mm x 2.0mm形SMD

ダウンロード

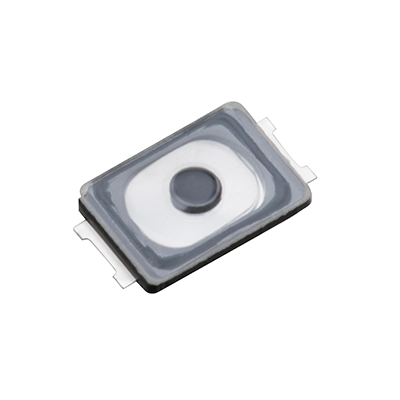

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

EVPAWED40

型番

EVPAWED40

詳細

端子切欠き有り

商品名

 3.0mm x 2.0mm形SMD

商品特長

低背：0.6mmで外形寸法：3.0 x 2.0mmの小型タイプ。IP67対応。

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番EVPAWED40
型番EVPAWED40
タイプEVPAW
外形寸法 (LxW) (mm)3.0 x 2.0
外形寸法 (H) (mm)0.6
取付面からの高さ (mm)0.6
プッシュ板を除く寸法 (mm)0.385
操作方法縦押し
はんだ付け対応リフロー
実装タイプ表面実装
種類スナップアクション/プッシュオン式単極単投
定格10μA 2V DC ～ 20mA 15V DC (抵抗負荷)
接触抵抗 (mΩ以下)500
絶縁抵抗 (MΩ以上,100V DCにて)50
耐電圧250V AC (1分間)
バウンシング10ms以下 (ON, OFF)
作動力 (N)3.3
ストロークタイプ短ストローク
ストローク (mm)0.15
作動寿命30万回
保護構造IP67
使用温度範囲-40℃～+85℃
保存温度範囲-40℃～+85℃ (単品)
-20℃～+60℃ (テーピング)
端子形状ストレート端子
プッシュ板
（アクチュエータ）		有り
アース端子無し
位置決めボス無し
包装形態エンボステーピング (リール包装)
最小包装数量20,000個
包装箱収納数100,000個
