ESE18L11A｜ESE18形

ダウンロード

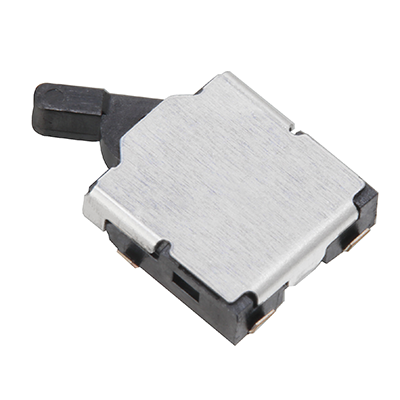

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

ESE18L11A

型番

ESE18L11A

商品名

 ESE18形

商品特長

薄型・N.O./N.C.対応

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番ESE18L11A
型番ESE18L11A
動作タイプ水平
動作方向左動作
定格50 μA 3 V DC ～ 10 mA 5 V DC (抵抗負荷)
接触抵抗500 mΩ以下 (初期)
絶縁抵抗100 MΩ以上 (100 V DC 1分間)
耐電圧100 V AC (50 Hz or 60 Hz 1分間)
作動力300 mN以下
外形寸法 (WxDxH)4.0 x 4.4 x 1.2 mm
取付け高さ1.2 mm
位置決めボス無
端子形状Jベント端子
取付仕様リフローはんだ用
回路構成ノーマルオープンタイプ (N.O.)
回路数・接点数1回路 1接点
ストロークタイプ標準ストロークタイプ
フルストローク位置2.1 mm
押し込み量1.5 mm
作動寿命50,000 回以上
使用温度範囲-40℃～+85℃
耐熱性+85℃ (96時間)
耐寒性-40℃ (96時間)
耐湿性+40℃ 90%～95% RH (96時間)
包装形態エンボステーピング (リール包装)
最小包装数量5,000 個
包装箱収納数30,000 個
