AEVA1251｜EV-Aリレー

ダウンロード

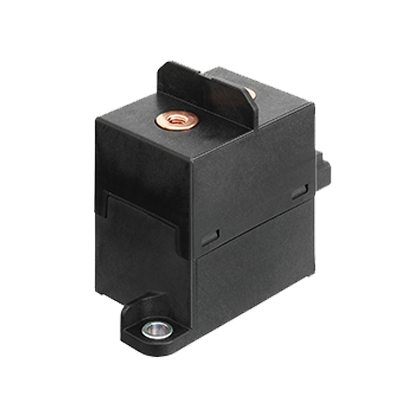

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AEVA1251

型番

AEVA1251

詳細

1a

商品名

 EV-Aリレー

商品特長

500V DC遮断を実現した 高電圧・高容量リレー

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AEVA1251
型番AEVA1251
保護構造カプセル接点
端子形状ねじ端子
動作機能シングルスティブル
コイル定格電圧12V DC
感動 (セット) 電圧 (at20℃) (初期)9V DC以下
開放 (リセット) 電圧 (at20℃) (初期)0.5V DC以上
定格励磁電流 [±10%] (at 20℃)0.5A
コイル抵抗 [±10%] (at 20℃)24Ω
定格消費電力 (at20℃)6.0W
使用電圧範囲10～16V DC
接点構成1a
接点材質銅系合金
定格制御容量 (抵抗負荷)250A 500V DC (Carry, 50mm2 wire)
最大許容電流250A 連続 (50mm2 wire)
最小適用負荷 (抵抗負荷)1 A 12V DC (at20℃)
接点電圧降下 (初期)0.125V以下 (250A通電時)
短絡耐量8,000A (5ms以下)にて、発煙・発火無きこと
絶縁抵抗 (初期)100 MΩ以上 (1000 V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
耐電圧 (接点間) (初期)2,500 V AC 1分間 (検知電流：10 mA)
耐電圧 (接点-コイル間) (初期)2,500 V AC 1分間 (検知電流：10 mA)
動作 (セット) 時間
(コイル定格電圧にて) (at20℃) (初期)		50ms以下 (接点バウンス含まず)
復帰 (リセット) 時間
(コイル定格電圧にて) (at20℃) (初期)		30ms以下 (コイル保護素子なし)
誤動作衝撃ON時：588 m/s2 以上 (正弦半波パルス：11 ms、検知時間：10 μs)
OFF時：147 m/s2 以上 (正弦半波パルス：11 ms、検知時間：10 μs)
耐久衝撃588 m/s2 以上 (正弦半波パルス：11 ms)
誤動作振動10 ～ 200Hz、加速度 44.1 m/s2 一定 (検知時間：10 μs)
耐久振動10 ～ 200Hz、加速度 44.1 m/s2 一定 (前後・左右・上下：各4時間)
開閉寿命：機械的寿命20万回以上
開閉寿命：遮断寿命1,800A 500V DC、1回以上 (極性なし)
開閉寿命：耐突入電流 (コンデンサ負荷)140A 20V DC、70,000回以上
使用条件温度：- 40 ～＋85℃、湿度：5～85％RH （ただし、氷結・結露しないこと）
質量 (重量)約400g
箱入数20個 (内装20個/1トレー)
