AEBN11112｜EB-Nリレー

ダウンロード

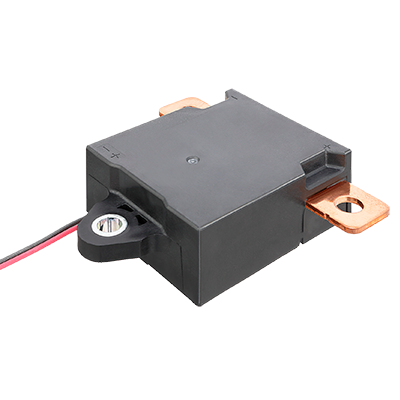

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AEBN11112

型番

AEBN11112

詳細

1a

商品名

 EB-Nリレー

商品特長

100A連続通電が可能な低背48V DCリレー

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AEBN11112
型番AEBN11112
端子形状ねじ端子
入力側仕様リード線タイプ
出力端子仕様めっき無しCu端子 穴あり
動作機能シングルスティブル
コイル定格電圧12V DC
感動 (セット) 電圧 (at20℃) (初期)9V DC以下
開放 (リセット) 電圧 (at20℃) (初期)0.5V DC以上
定格励磁電流 [±10%] (at 20℃)0.167A
コイル抵抗 [±10%] (at 20℃)72Ω
定格消費電力 (at20℃)2.0W
使用電圧範囲10～16V DC
接点構成1a
接点材質Ag合金
定格制御容量 (抵抗負荷)100A 60V DC (Carry, 38 mm2 wire)
最大許容電流100A 連続
300A 5秒 (38 mm2 wire) (通電のみ)
最小適用負荷 (抵抗負荷)1A 24V DC (at 20℃)
接点電圧降下 (初期)0.02V以下 (6V DC 20A 電圧降下法にて)
絶縁抵抗 (初期)100 MΩ以上 (500 V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
耐電圧 (接点間) (初期)1,500 V AC 1分間 (検知電流：10 mA)
耐電圧 (接点-コイル間) (初期)2,000 V AC 1分間 (検知電流：10 mA)
動作 (セット) 時間
(コイル定格電圧にて) (at20℃) (初期)		50ms以下 (接点バウンス含まず)
復帰 (リセット) 時間
(コイル定格電圧にて) (at20℃) (初期)		30ms以下 (コイル保護素子なし)
誤動作衝撃ON時: 490 m/s2 以上 (正弦半波パルス：11ms、検知時間：10μs)
OFF時: 147 m/s2 以上 (正弦半波パルス：11ms、検知時間：10μs)
耐久衝撃490 m/s2以上 (正弦半波パルス：6ms)
誤動作振動10 ～ 200 Hz、加速度 44.1 m/s2 一定 (検知時間：10 μs)
耐久振動10 ～ 200 Hz、加速度 44.1 m/s2 一定 (前後・左右・上下：各4時間)
機械的寿命40万回以上 (開閉頻度：0.5 秒 ON、1秒 OFF)
電気的寿命 (抵抗負荷)2A 60V DC 50,000回以上
開閉頻度：5 秒 ON、5秒 OFF
開閉寿命：遮断寿命[順方向] 1,500A 60V DC、1回以上
[逆方向] 500A 60V DC、1回以上
開閉寿命：耐突入電流
(コンデンサ負荷 2000μF) 		150A 6V DC、100,000回以上
開閉頻度：1 秒 ON、2秒 OFF
使用条件温度：－40 ～＋85℃、湿度：5～85％RH （ただし、氷結・結露しないこと）
質量 (重量)約140g
箱入数：
内箱 (個)		50個/1トレー
箱入数：
外箱 (個)		50
