ACQ131｜CQリレー

ダウンロード

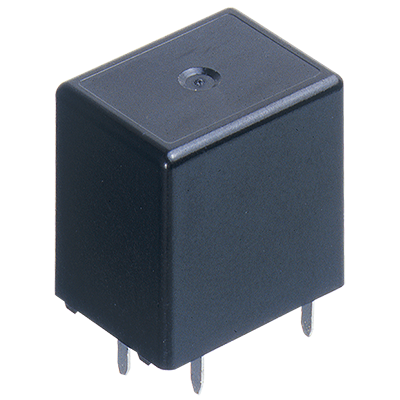

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

ACQ131

型番

ACQ131

詳細

1c

商品名

 CQリレー

商品特長

車載用静音1cリレー

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番ACQ131
型番ACQ131
保護構造プラシール
端子形状プリント板タイプ
動作機能シングルスティブル
コイル定格電圧12V DC
感動 (セット) 電圧 (at20℃) (初期)7.2V DC以下
開放 (リセット) 電圧 (at20℃) (初期)1.0V DC以上
定格励磁電流 [±10%] (at 20℃)53.3mA
コイル抵抗 [±10%] (at 20℃)225Ω
定格消費電力640mW
使用電圧範囲10～16V DC
接点構成1c
接触抵抗 (初期)100mΩ以下 (N.O.側： typ.7mΩ，N.C.側： typ.8mΩ) (6V DC 1A 電圧降下法にて)
接点材質Ag合金
定格制御容量 (抵抗負荷)N.O.側:20A 14V DC，N.C.側:10A 14V DC
接点定格：最大通電電流N.O.側: 35A/2分間，25A/1時間 (コイル印加電圧 12V DC at 20℃)
30A/2分間，20A/1時間 (コイル印加電圧 12V DC at 85℃)
最小適用負荷 (抵抗負荷)1A 14V DC (at 20℃)
接点電圧降下 (初期)0.2V以下 (10A 12V DC通電にて)
絶縁抵抗 (初期)100MΩ以上 (500V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
耐電圧 (接点間) (初期)500V AC 1分間 (検知電流：10mA)
耐電圧 (接点-コイル間) (初期)500V AC 1分間 (検知電流：10mA)
動作 (セット) 時間
(コイル定格電圧にて) (at20℃) (初期)		10ms以下 (バウンス時間は除く)
復帰 (リセット) 時間
(コイル定格電圧にて) (at20℃) (初期)		10ms以下 (バウンス時間は除く) (ダイオードなし)
誤動作衝撃100m/s2[約10G] 以上 (正弦半波パルス：11ms 検知時間：10μs)
耐久衝撃1,000m/s2 [約100G] 以上 (正弦半波パルス：6ms)
誤動作振動10～100Hz，44.1m/s2 [約4.5G] 以上 (検知時間：10μs)
耐久振動10～500Hz，44.1m/s2 [約4.5G] 以上 (前後・左右 各2時間，上下4時間)
機械的寿命1,000万回以上 (開閉頻度：120回/分)
電気的寿命[抵抗負荷]
10万回以上 (定格制御容量にて 開閉頻度 1秒 ON，9秒 OFF)
[モータ負荷]
30万回以上 (突入30A，定常5A，ブレーキ電流20A 14V DCにて　開閉頻度 1秒 ON，2秒 OFFにて)
使用条件温度：-40～+85℃　湿度：5～85%RH
(ただし氷結・結露しないこと)
質量 (重量)約6.5g
包装形態スティック包装
箱入数：
内箱 (個)		40
箱入数：
外箱 (個)		800
