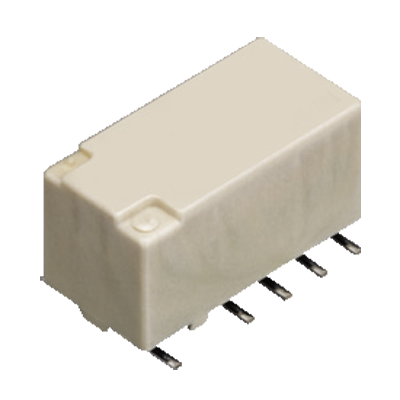

ATX22ATHSAZ｜TXリレー THタイプ

ダウンロード

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

ATX22ATHSAZ

型番

TX2SA-L2-2.4V-TH-Z

詳細

2巻線ラッチング型 (L2)、サーフェスマウント端子、2.4V DC

商品名

 TXリレー THタイプ

商品特長

7.5 A突入制御 2c 小型リレー
ECADモデル
Loading...

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番ATX22ATHSAZ
型番TX2SA-L2-2.4V-TH-Z
保護構造プラシール型
端子形状サーフェスマウント端子
接点タイプパワータイプ
接点構成2c
接点材質AgにAuめっき
動作機能2巻線ラッチング型 (L2)
定格消費電力140mW
コイル定格電圧2.4V DC
セット電圧 (at20℃)定格電圧の75%V以下 (初期)
リセット電圧 (at20℃)定格電圧の75%V以下 (初期)
接点容量（抵抗負荷）2A 30V DC、0.5A 125V AC
接点最大許容電流突入 7.5A、定常 2A
接点最大許容電流（※）突入電流：7.5A、定常電流：2A
7.5Aでご使用の場合、「使用上の注意事項・接点最大許容電流」をご確認ください。
回路にてa接点側（端⼦#5と8）およびCOM側（端⼦#4と9）の接続が必要となります。
最小適用負荷（参考値）10μA 10mV DC
耐電圧 (初期) ：接点間AC1,000V 1分間（検知電流：10mA）
耐電圧 (初期) ：接点-コイル間AC2,000V 1分間（検知電流：10mA）
耐電圧 (初期) ：異極接点相互間AC1,000V 1分間（検知電流：10mA）
耐サージ電圧 (初期)：接点間1,500 V 10 x 160 μs
耐サージ電圧（初期）：接点－コイル間2,500 V 2 x 10 μs
機械的寿命1億回以上（開閉頻度180回/分）
電気的寿命当社営業担当までお問合せください。
使用条件温度：－40 ～＋85℃（当社包装形態では－40 ～＋70℃）、湿度：5～85％RH（ただし、氷結、結露しないこと）
高さ(mm)8.4
質量 (重量)約2g
サーフェスマウント 系列SA タイプ
包装形態テーピング包装 (Z)
箱入数：内箱 (個)500
箱入数：外箱 (個)1000

規格適合情報

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目項目内容
UL/C-UL取得
認定書(写)を
請求する		ファイルNo.E43149
定格0.5A 125V AC Resistive
0.3A 110V DC Resistive
2A 30V DC Resistive
備考10万回定格にて取得
更新日
CSA未取得ファイルNo.-
定格-
備考CSAはC-ULで取得しています。
更新日
BSI取得
認定書(写)を
請求する		ファイルNo.BSI No.VC659956
定格-
備考基礎絶縁
更新日
製品捺印 ※

※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
