AHY100｜HYリレー(終了品)
ダウンロード
受注終了
終了時期

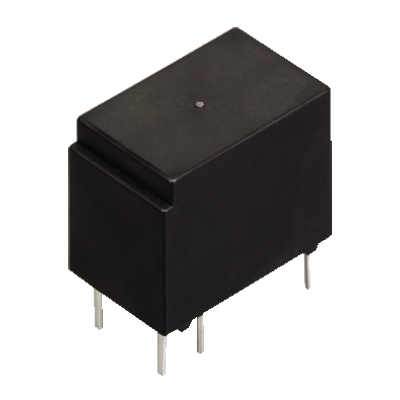

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | AHY100 |
|---|---|
| 型番 | HY1-1.5V |
| 詳細 | シングルスティブル型、標準プリント板用端子、1.5V DC |
| 商品名 | HYリレー(終了品) |
| 商品特長 | 無極ながら消費電力150mWを実現した小型1cリレー |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | AHY100 |
| 型番 | HY1-1.5V |
| 保護構造 | プラシール型 |
| 端子形状 | 標準プリント板用端子 |
| 接点構成 | 1c |
| 接点材質 | AgにAuクラッド |
| 動作機能 | シングルスティブル型 |
| 定格消費電力 | 150mW |
| コイル定格電圧 | 1.5V DC |
| 感動電圧 (at20℃) | 定格電圧の75%V以下 (初期) |
| 開放電圧 (at20℃) | 定格電圧の10%V以上 (初期) |
| 接点容量（抵抗負荷） | 1A 30V DC |
| 接点最大許容電流 | 2A |
| 最小適用負荷（参考値） | 1mA 1V DC |
| 耐電圧 (初期) ：接点間 | AC500V 1分間（検知電流：10mA） |
| 耐電圧 (初期) ：接点-コイル間 | AC1,000V 1分間（検知電流：10mA） |
| 機械的寿命 | 1,000万回以上（開閉頻度180回/分） |
| 電気的寿命 | 10万回以上 (1A 30V DC 抵抗負荷にて) (開閉頻度20回/分） |
| 使用条件 | 温度：－40 ～＋70℃ 湿度：5～85%RH （ただし、氷結、結露しないこと） |
| 高さ(mm) | 10.1 |
| 質量 (重量) | 約1.8g |
| 包装形態 | スティック包装 |
| 箱入数：内箱 (個) | 50 |
| 箱入数：外箱 (個) | 2000 |
規格適合情報
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL | 取得 | ファイルNo. | E43149 | |
| 定格 | 1A 30V DC | |||
| 備考 | 10万回定格にて取得 | |||
| 更新日 | ||||
| CSA | 取得 | ファイルNo. | 80126050 | |
| 定格 | 1A 30V DC | |||
| 備考 | 10万回定格にて取得 | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
