APF30224｜PFリレー
ダウンロード

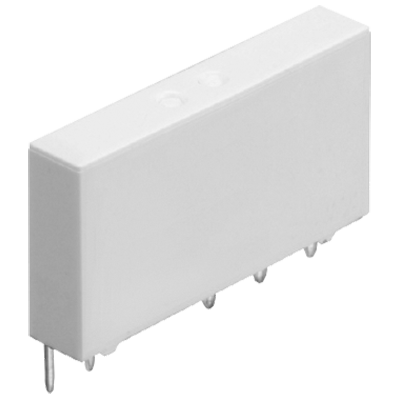

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | APF30224 |
|---|---|
| 型番 | APF30224 |
| 商品名 | PFリレー |
| 商品特長 | 欧州規格適合（強化絶縁対応） 1a/1c 6 Aスリムパワーリレー |
お問い合わせ
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | APF30224 |
| 型番 | APF30224 |
| 保護構造 | プラシール |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 |
| リレー形状 | スリムタイプ |
| 包装形態 | スティック包装 |
| 箱入数 内箱（個） | 20 |
| 箱入数 外箱（個） | 1,000 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 24 V DC |
| 感動電圧（at20℃） | コイル定格電圧の70% V以下 (初期) |
| 開放電圧（at20℃） | コイル定格電圧の5% V以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 7.1 mA |
| コイル抵抗 [±10%] (at 20℃) | 3,388 Ω |
| 定格消費電力 | 170 mW |
| 最大印加電圧 (at20℃) | コイル定格電圧の120% V |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1c |
| 接点形状 | シングル |
| 接触抵抗（初期） | 100 mΩ以下 (6 V DC 1 A 電圧降下法にて) |
| 接点材質 | AgNi系 |
| 接点容量（抵抗負荷） | 6 A 250 V AC |
| 接点最大許容電力（抵抗負荷） | 1,500 VA |
| 接点最大許容電圧 | 250 V AC |
| 接点最大許容電流 | 6 A (AC) |
| 最小適用負荷（参考値） | 100 mA 5 V DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | 1,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 4,000 V AC 1分間 (検知電流：10 mA) |
| 耐サージ電圧（初期）：接点－コイル間 | 6,000 V |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 8 ms以下 (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 4 ms以下 (接点バウンス含まず、ダイオードなし) |
| 誤動作衝撃 | 49 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃 | 980 m/s2 (正弦半波パルス：11 ms) |
| 誤動作振動 | 10 ～ 55 Hz (複振幅：1 mm、検知時間：10 μs) |
| 耐久振動 | 10 ～ 55 Hz (複振幅：1.5 mm) |
| 機械的寿命 | 500万回以上 (開閉頻度：180回/分) |
| 使用条件 | 温度：-40～+85℃ (当社包装形態では -40～+60℃) 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 5 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [開閉頻度: 6回/分] a接点：5万回以上 6 A 250 V AC b接点：3万回以上 6 A 250 V AC |
規格適合情報
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL/C-UL | 取得 認定書(写)を 請求する | ファイルNo. | E120782 | |
| 定格 | 8A 277V AC General use (N.O.) 6,000 cycles 6A 277V AC General use 6,000 cycles 85°C 6A 24V DC General use 6,000 cycles 85°C 4A 250V AC resistive 30,000 cycles Pilot Duty B300(N.O.) Pilot Duty R300 | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| VDE | 取得 認定書(写)を 請求する | ファイルNo. | 40027672 | |
| 定格 | 8A 250V AC(cosφ=1.0)(N.O.) 25,000 cycles 25°C 6A 250V AC(cosφ=1.0)(N.O.) 80,000 cycles 25°C 6A 250V AC(cosφ=1.0)(N.C.) 50,000 cycles 25°C 6A 250V AC(cosφ=1.0)(N.O.) 40,000 cycles 85°C 6A 250V AC(cosφ=1.0)(N.C.) 30,000 cycles 85°C | |||
| 備考 | 絶縁性：接点ーコイル間 強化絶縁適合 耐熱性および耐火性：EN60335-1適合 | |||
| 更新日 | ||||
| UL/C-UL (Hazardous Location) ANSI | 取得 認定書(写)を 請求する | ファイルNo. | E329383 | |
| 定格 | 8A 277V AC General use (N.O.) 6,000 cycles 6A 277V AC General use 6,000 cycles 85°C 6A 24V DC General use 6,000 cycles 85°C 4A 250V AC resistive 30,000 cycles Pilot Duty B300(N.O.) Pilot Duty R300 | |||
| 備考 | Class 1 Division 2 Groups A,B,C and D Hazardous Locations (ANSI/ISA 12.12.01, CAN/CSA C22.2 No.213) | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
