ALF1P24｜LFリレー
ダウンロード

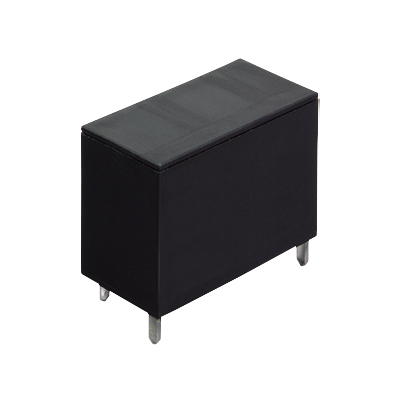

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | ALF1P24 |
|---|---|
| 型番 | ALF1P24 |
| 商品名 | LFリレー |
| 商品特長 | コンプレッサ・インバータ負荷対応 1a 20 A パワーリレー |
お問い合わせ
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | ALF1P24 |
| 型番 | ALF1P24 |
| 保護構造 | フラックスタイト |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 |
| 絶縁種類 | E種絶縁 |
| 絶縁距離 | [接点-コイル間] 空間距離：8 mm、沿面距離：9.5 mm以上 |
| 箱入数 内箱（個） | 50 |
| 箱入数 外箱（個） | 200 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 24 V DC |
| 感動電圧（at20℃） | コイル定格電圧の70% V以下 (初期) |
| 開放電圧（at20℃） | コイル定格電圧の10% V以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 37.5 mA |
| コイル抵抗 [±10%] (at 20℃) | 640 Ω |
| 定格消費電力 | 900 mW |
| 最大印加電圧 | コイル定格電圧の110% V (at 60℃) |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点形状 | シングル |
| 接触抵抗（初期） | 100 mΩ以下 (6 V DC 1 A 電圧降下法にて) |
| 接点材質 | AgSnO2系 |
| 接点容量（抵抗負荷） | 20 A 250 V AC |
| 接点最大許容電力（抵抗負荷） | 6,250 VA |
| 接点最大許容電圧 | 250 V AC |
| 接点最大許容電流 | 25 A (AC) |
| 最小適用負荷（参考値） | 100 mA 5 V DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | 1,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 5,000 V AC 1分間 (検知電流：10 mA) |
| 耐サージ電圧（初期）：接点－コイル間 | 10,000 V |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 20 ms以下 (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 15 ms以下 (接点バウンス含まず、ダイオードあり) |
| 誤動作衝撃 | 100 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃 | 1,000 m/s2 (正弦半波パルス：6 ms) |
| 誤動作振動 | 10 ～ 55 Hz (複振幅：1.5 mm、検知時間：10 μs) |
| 耐久振動 | 10 ～ 55 Hz (複振幅：1.5 mm) |
| 機械的寿命 | 200万回以上 (開閉頻度：180回/分) |
| 使用条件 | 温度：-40～+60℃ 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 23 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [at 20℃、開閉頻度: 20回/分] 10万回以上 20 A 250 V AC (cosΦ = 1.0) 1万回以上 25 A 250 V AC (cosΦ = 1.0) |
| コンプレッサ負荷 | [at 20℃、開閉頻度: 20回/分] 10万回以上 突入 70 A (cosΦ = 0.7)、 定常 20 A (cosΦ = 0.9) 250 V AC |
| インバータ負荷 | [at 20℃、開閉頻度: 10回/分] 3万回以上 突入 200 A、定常 20 A 100 V AC 3万回以上 突入 100 A、定常 10 A 200 V AC |
規格適合情報
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL/C-UL | 取得 認定書(写)を 請求する | ファイルNo. | E43028 | |
| 定格 | 25A 277V AC 20A 277V AC | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| VDE | 取得 認定書(写)を 請求する | ファイルNo. | 40009169 | |
| 定格 | 20A 250V AC(cosφ=1.0) | |||
| 備考 | - | |||
| 更新日 | ||||
| TV | 取得 認定書(写)を 請求する | ファイルNo. | E43028 | |
| 定格 | TV8 | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
