AJVN5244F｜JV-Nリレー
ダウンロード

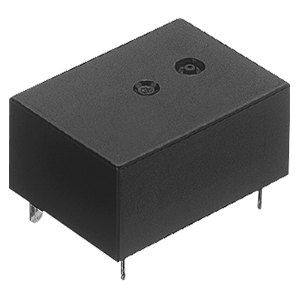

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | AJVN5244F |
|---|---|
| 型番 | JVN1aF-100V-F |
| よくある | 品番、型番末尾の"F"について |
| 商品名 | JV-Nリレー |
| 商品特長 | ヒーター制御に最適 1a 16 A 高さ10.9 mmフラットパワーリレー |
ECADモデル
【外部コンテンツ利用に関する免責事項】
この先に表示される外部コンテンツ（ECADデータ等）は、設計検討のための参考データとして提供されるものであり、当社は、当該コンテンツの正確性、完全性、有用性、確実性、特定目的への適合性、第三者の知的財産権その他の権利の非侵害性その他一切について、いかなる保証も行いません。特に、この先に表示されるコンテンツは、当社が提供したデータを第三者が簡略化または変換処理が施したうえで表示される場合がありますので、ご留意ください。
当該コンテンツの利用、編集、またはこれに基づく設計・評価・製造等は、すべてお客様ご自身の責任において行っていただくものとし、これらに起因又は関連して生じたいかなる損害、損失または費用についても、当社は法律構成の如何を問わず一切の責任を負いません。
なお、第三者が提供するコンテンツについては、当該第三者が定める条件が適用される場合があります。
上記をご確認のうえ同意いただける場合は、「OK」をクリックしてください。
お問い合わせ
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | AJVN5244F |
| 型番 | JVN1aF-100V-F |
| 保護構造 | フラックスタイト |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 |
| リレー形状 | フラットタイプ |
| 絶縁種類 | E種絶縁 |
| 包装形態 | 箱包装 |
| 箱入数 内箱（個） | 100 |
| 箱入数 外箱（個） | 1,000 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 100 V DC |
| 感動電圧（at20℃） | 60 V DC以下 (初期) |
| 開放電圧（at20℃） | 4 V DC 以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 6 mA |
| コイル抵抗 [±10%] (at 20℃) | 16,600 Ω |
| 定格消費電力 | 600 mW |
| 最大印加電圧 (at20℃) | 110 V DC |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点形状 | シングル |
| 接触抵抗（初期） | 100 mΩ以下 (6 V DC 1 A 電圧降下法にて) |
| 接点材質 | AgSnO2系 |
| 接点容量（抵抗負荷） | 16 A 125 V AC, 10 A 277 V AC, 10 A 30 V DC |
| 接点最大許容電力（抵抗負荷） | 2,770 VA, 300 W |
| 接点最大許容電圧 | 277 V AC, 110 V DC (0.3 A) |
| 接点最大許容電流 | 16 A (AC), 10 A (DC) |
| 最小適用負荷（参考値） | 100 mA 5 V DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | 1,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 2,500 V AC 1分間 (検知電流：10 mA) (コイル無励磁状態) |
| 耐サージ電圧（初期）：接点－コイル間 | 4,500 V (コイル無励磁状態) |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 8 ms以下 (100 V DC) (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 20 ms以下 (接点バウンス含まず、コイルダイオードあり) |
| 誤動作衝撃（初期） | 200 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃（初期） | 1,000 m/s2 (正弦半波パルス：6 ms) |
| 誤動作振動（初期） | 10 ～ 55 Hz (複振幅：1.6 mm、検知時間：10 μs) |
| 耐久振動（初期） | 10 ～ 55 Hz (複振幅：2 mm) |
| 機械的寿命 | 2,000万回以上 (開閉頻度：180回/分) ( コイルダイオードあり ) |
| 使用条件 | 温度：-40～+60℃ 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 8 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [開閉頻度: 20回/分、コイルダイオードなし] 1万回以上 16 A 125 V AC 5万回以上 10 A 125 V AC 10万回以上 8 A 125 V AC 5万回以上 10 A 277 V AC 10万回以上 10 A 30 V DC |
規格適合情報
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL | 取得 認定書(写)を 請求する | ファイルNo. | E43028 | |
| 定格 | 16A 125V AC Genaral Use 16A 277V AC General Use 10A 30V DC Resistive 0.3A 110V DC Resistive 1/10 HP 125V AC 1/10 HP 277V AC | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 取得 認定書(写)を 請求する | ファイルNo. | 1678144 | |
| 定格 | 16A 125V AC 16A 277V AC 10A 30V DC 0.3A 110V DC 1/10 HP 125V AC 1/10 HP 277V AC | |||
| 備考 | - | |||
| 更新日 | ||||
| VDE | 取得 認定書(写)を 請求する | ファイルNo. | 40055712 | |
| 定格 | 16A 250V AC(cosφ=1.0) -40°C / +60°C * 16A 250V AC(cosφ=0.4) -40°C / +60°C * 10A 30V DC(0ms) -40°C / +60°C * | |||
| 備考 | * Tested with opened vent hole | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
