AHEA4192｜HE-Aリレー
ダウンロード

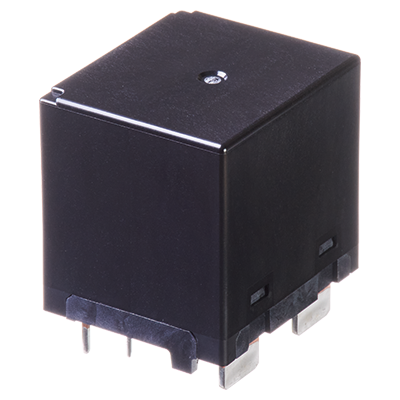

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | AHEA4192 |
|---|---|
| 型番 | AHEA4192 |
| 商品名 | HE-Aリレー |
| 商品特長 | PVインバータ、充電ステーション、産業用途に最適な小型サイズ 1a/1a1b 110 A パワーリレー |
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | AHEA4192 |
| 型番 | AHEA4192 |
| 保護構造 | フラックスタイト |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 |
| 接点容量タイプ | 標準タイプ |
| 箱入数 内箱（個） | 25 |
| 箱入数 外箱（個） | 100 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 24 V DC |
| 感動電圧（at20℃） | コイル定格電圧の75% V以下 (初期) |
| 開放電圧（at20℃） | コイル定格電圧の5% V以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 80 mA |
| コイル抵抗 [±10%] (at 20℃) | 300 Ω |
| 定格消費電力 | 1,920 mW 保持時：310 mW |
| 最大印加電圧 | (at 55℃) コイル定格電圧の110% V |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a1b |
| 接点形状 | シングル |
| 接触抵抗（初期） | 10 mΩ以下 (6 V DC 20 A 電圧降下法にて) 100 mΩ以下 (6 V DC 1 A 電圧降下法にて) |
| 接点材質 | a接点：AgNi系 b接点：AgNi系合金にAuフラッシュ |
| 接点容量（誘導負荷） | 90 A 277 V AC cosφ = 0.8 |
| 接点容量（抵抗負荷） | a接点：60 A 490 V AC, 55 A 800 V AC, 90 A 60 V DC b接点：1 A 30 V DC |
| 接点最大許容電力（抵抗負荷） | a接点：44,000 VA, 5,400 W b接点：30 W |
| 接点最大許容電圧 | a接点：800 V AC, 60 V DC b接点：30 V DC |
| 接点最大許容電流 | a接点：90 A b接点：1 A |
| 接点最大許容電流（誘導負荷） | 90 A |
| 接点最大通電電流 | 110 A |
| 最小適用負荷（参考値） | a接点：100 mA 5 V DC b接点：10 mA 5 V DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | a接点間：2,000 V AC 1分間 (検知電流：10 mA) b接点間：1,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | a接点-コイル間：5,000 V AC 1分間 (検知電流：10 mA) b接点-コイル間：2,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧：a接点－b接点間 | 5,000 V AC 1分間 (検知電流：10 mA) |
| 耐サージ電圧（初期）：接点－コイル間 | 10,000 V (a接点-コイル間) 2,500 V (b接点-コイル間) |
| コイル保持電圧 | 40 ～ 110% V (at -40～＋55℃)、40 ～ 60% V (at +55～＋85℃) |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 30 ms以下 (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 10 ms以下 (接点バウンス含まず、ダイオードなし) |
| 誤動作衝撃（初期） | 98 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃（初期） | 980 m/s2 (正弦半波パルス：6 ms) |
| 誤動作振動（初期） | 10 ～ 55 Hz (複振幅：1.0 mm、検知時間：10 μs) |
| 耐久振動（初期） | 10 ～ 55 Hz (複振幅：1.5 mm) |
| 機械的寿命 | 100万回以上 (開閉頻度：180回/分) |
| 使用条件 | 温度：-40～+55℃ (コイル保持電圧がコイル定格電圧の40 ～ 110% Vの場合) 温度：-40～+85℃ (コイル保持電圧がコイル定格電圧の40 ～ 60% Vの場合、および輸送・保管の場合) 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 80 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 誘導負荷 | [制御容量] 90 A 277 V AC cosφ = 0.8 [開閉回数] 1,000回以上 (ON：OFF = 1秒：9秒、85℃) |
| 抵抗負荷 | [制御容量] 60 A 490 V AC [開閉回数] 1万回以上 (ON：OFF = 1秒：9秒) [制御容量] 55 A 800 V AC [開閉回数] 1,000回以上 (ON：OFF = 1秒：9秒) [制御容量] 40 A 600 V AC [開閉回数] 5万回以上 (ON：OFF = 1秒：9秒、85℃) [制御容量] 30 A 800 V AC [開閉回数] 5万回以上 (ON：OFF = 1秒：9秒、85℃) [制御容量] 90 A 60 V DC [開閉回数] 1万回以上 (ON：OFF = 1秒：9秒、85℃) [制御容量] 1 A 30 V DC [開閉回数] 10万回以上 (ON：OFF = 1秒：9秒) |
規格適合情報
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL/C-UL | 取得 認定書(写)を 請求する | ファイルNo. | E43028 | |
| 定格 | a contact 40A make/break 110A carry 600V AC resistive load 50,000 cycles 85°C 80A make/break 110A carry 277V AC resistive load 10,000 cycles 20°C 3hp 240V AC 30,000 cycles 85°C b contact 1A 30V DC resistive load 100,000 cycles 85°C | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| VDE | 取得 認定書(写)を 請求する | ファイルNo. | 40056908 | |
| 定格 | a contact 10A (cosφ=1) 800V AC 30,000 cycles 85°C 90A (cosφ=1) 277V AC 1,000 cycles 85°C 50A make/break 110A carry (cosφ=1) 277V AC 50,000 cycles 85°C 90A 60V DC 10,000 cycles 85°C b contact 1A 30V DC 100,000 cycles 85°C | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
