AHE52X1N｜HEリレーPVタイプ
ダウンロード

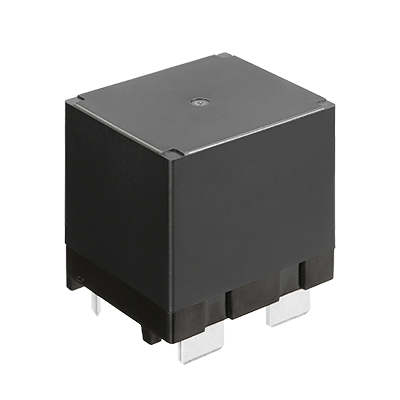

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | AHE52X1N |
|---|---|
| 型番 | HE1aN-W-DC12V-Y6 |
| 詳細 | 90 A |
| 商品名 | HEリレーPVタイプ |
| 商品特長 | 太陽光発電のパワーコンディショナー用 小型サイズ1a 35 A/48 A/90 A パワーリレー |
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | AHE52X1N |
| 型番 | HE1aN-W-DC12V-Y6 |
| 保護構造 | フラックスタイト |
| 動作機能 | シングルスティブル型 |
| 端子形状 | プリント板端子 (ワイドブレード) |
| 接点容量タイプ | 90 A |
| 接点ギャップ | 3.0mm |
| 包装形態 | 箱包装 |
| 箱入数 内箱（個） | 25 |
| 箱入数 外箱（個） | 100 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 12 V DC |
| 感動電圧（at20℃） | コイル定格電圧の70% V以下 (初期) |
| 開放電圧（at20℃） | コイル定格電圧の10% V以上 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | 160 mA |
| コイル抵抗 [±10%] (at 20℃) | 75 Ω |
| 定格消費電力 | 1,920 mW |
| 最大印加電圧 (at20℃) | コイル定格電圧の110% V |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点形状 | シングル |
| 接触抵抗（初期） | 10 mΩ以下 (5 V DC 20 A 電圧降下法にて) 3 mΩ以下 (5 V DC 90 A 電圧降下法にて : 参考値) |
| 接点材質 | AgNi系 |
| 接点容量（抵抗負荷） | 60 A 490 V AC, 90 A 60 V DC |
| 接点最大許容電力（抵抗負荷） | 29,400 VA (AC), 5,400 W (DC) |
| 接点最大許容電圧 | 490 V AC, 60 V DC |
| 接点最大許容電流 | 60 A (AC), 90 A (DC) |
| 最小適用負荷（参考値） | 100 mA 5 V DC |
| 絶縁抵抗（初期） | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧（初期）：接点間 | 2,000 V AC 1分間 (検知電流：10 mA) |
| 耐電圧（初期）：接点-コイル間 | 5,000 V AC 1分間 (検知電流：10 mA) |
| 耐サージ電圧（初期）：接点－コイル間 | 10,000 V |
| コイル保持電圧 | 40 ～ 100% V (at -50～55℃) 50 ～ 60% V (at 55～85℃) |
| 動作時間（初期）（at 20℃） | コイル定格電圧にて 30 ms以下 (接点バウンス含まず) |
| 復帰時間（初期）（at 20℃） | コイル定格電圧にて 10 ms以下 (接点バウンス含まず、ダイオードなし) |
| 誤動作衝撃（初期） | 98 m/s2 (正弦半波パルス：11 ms、検知時間：10 μs) |
| 耐久衝撃（初期） | 980 m/s2 (正弦半波パルス：6 ms) |
| 誤動作振動（初期） | 10 ～ 55 Hz (複振幅：1 mm、検知時間：10 μs) |
| 耐久振動（初期） | 10 ～ 55 Hz (複振幅：1.5 mm) |
| 機械的寿命 | 100万回以上 (開閉頻度：180回/分) |
| 使用条件 | 温度：-50～+85℃ (55 ～ 85℃で使用する場合、コイル定格電圧は 50 ～ 60% Vでお願い致します) 湿度：5～85％ RH (ただし、氷結・結露しないこと) |
| 質量（重量） | 約 85 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [at 85℃、開閉頻度 ON：OFF = 1秒：9秒] 1万回以上 60 A 277 V AC 1,000回以上 90 A 277 V AC 1,000回以上 90 A 60 V DC [常温、開閉頻度 ON：OFF = 1秒：9秒] 1万回以上 60 A 490 V AC 1万回以上 80 A 277 V AC 1万回以上 80 A 48 V DC |
規格適合情報
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL/C-UL | 取得 認定書(写)を 請求する | ファイルNo. | E43028 | |
| 定格 | 80A 300V AC General use 10,000 cycles 80A 300V AC General use 6,000 cycles (at85°C) | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| VDE | 取得 認定書(写)を 請求する | ファイルNo. | 40006681 | |
| 定格 | 135A 250V AC cosφ=0.8 at 85°C 50 cycles 80A 250V AC cosφ=1 at 25°C 10,000 cycles 90A 250V AC cosφ=0.8 at 85°C 1,000 cycles 80A 250V AC cosφ=0.8 at 85°C 10,000 cycles 90A 300V AC cosφ=1 at 85°C 1,000 cycles | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
