ADJH21105|DJ-Hリレー
ダウンロード

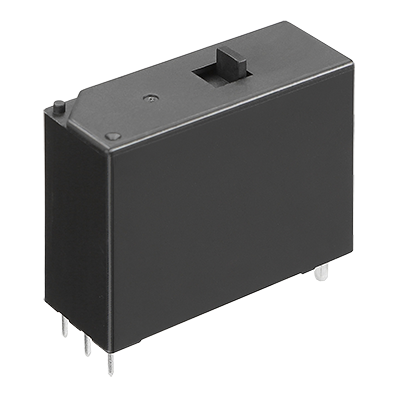

※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | ADJH21105 |
|---|---|
| 型番 | ADJH21105 |
| 商品名 | DJ-Hリレー |
| 商品特長 | 照明・モータ負荷に最適 1a 50 A ラッチングリレー |
ECADモデル
Loading...
【外部コンテンツ利用に関する免責事項】
この先に表示される外部コンテンツ(ECADデータ等)は、設計検討のための参考データとして提供されるものであり、当社は、当該コンテンツの正確性、完全性、有用性、確実性、特定目的への適合性、第三者の知的財産権その他の権利の非侵害性その他一切について、いかなる保証も行いません。特に、この先に表示されるコンテンツは、当社が提供したデータを第三者が簡略化または変換処理が施したうえで表示される場合がありますので、ご留意ください。
当該コンテンツの利用、編集、またはこれに基づく設計・評価・製造等は、すべてお客様ご自身の責任において行っていただくものとし、これらに起因又は関連して生じたいかなる損害、損失または費用についても、当社は法律構成の如何を問わず一切の責任を負いません。
なお、第三者が提供するコンテンツについては、当該第三者が定める条件が適用される場合があります。
上記をご確認のうえ同意いただける場合は、「OK」をクリックしてください。
お問い合わせ
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | ADJH21105 |
| 型番 | ADJH21105 |
| 保護構造 | フラックスタイト |
| 動作機能 | 1巻線ラッチング型 |
| 端子形状 | プリント板端子 |
| 機能 | マニュアルスイッチタイプ |
| 箱入数 内箱(個) | 50 |
| 箱入数 外箱(個) | 200 |
コイル定格
| 項目 | 内容 |
|---|---|
| コイル定格電圧 | 5 V DC |
| セット電圧(at20℃) | コイル定格電圧の75% V以下 (初期) |
| リセット電圧(at20℃) | コイル定格電圧の75% V以下 (初期) |
| 定格励磁電流 [±10%] (at 20℃) | セットコイル:200 mA リセットコイル:200 mA |
| コイル抵抗 [±10%] (at 20℃) | セットコイル:25 Ω リセットコイル:25 Ω |
| 定格消費電力 | 1,000 mW |
| 最大印加電圧 (at20℃) | コイル定格電圧の130% V |
性能概要
| 項目 | 内容 |
|---|---|
| 接点構成 | 1a |
| 接点形状 | シングル |
| 接触抵抗(初期) | 20 mΩ以下 (24 V DC 1 A 電圧降下法にて) |
| 接点材質 | AgSnO2系 |
| 接点容量(抵抗負荷) | 50 A 277 V AC |
| 接点最大許容電力(抵抗負荷) | 13,850 VA (50 A 277 V AC) |
| 接点最大許容電圧 | 480 V AC |
| 接点最大許容電流 | 50 A (AC) |
| 最小適用負荷(参考値) | 100 mA 5 V DC |
| 絶縁抵抗(初期) | 1,000 MΩ以上 (500 V DC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定) |
| 耐電圧(初期):接点間 | 1,500 V AC 1分間 (検知電流:10 mA) |
| 耐電圧(初期):接点-コイル間 | 4,000 V AC 1分間 (検知電流:10 mA) |
| 耐サージ電圧(初期):接点-コイル間 | 12,000 V |
| セット時間(初期) (at20℃) | コイル定格電圧にて 20 ms以下 (接点バウンス含まず) |
| リセット時間(初期) (at20℃) | コイル定格電圧にて 20 ms以下 (接点バウンス含まず) |
| 誤動作衝撃(初期) | 100 m/s2 (正弦半波パルス:11 ms、検知時間:10 μs) |
| 耐久衝撃(初期) | 1,000 m/s2 (正弦半波パルス:6 ms) |
| 誤動作振動(初期) | 10 ~ 55 Hz (複振幅:1.5 mm、検知時間:10 μs) |
| 耐久振動(初期) | 10 ~ 55 Hz (複振幅:2 mm) |
| 機械的寿命 | 100万回以上 (開閉頻度:180回/分) |
| 使用条件 | 温度:-40~+85℃ (当社包装形態では -40~+70℃) 湿度:5~85% RH (ただし、氷結・結露しないこと) |
| 質量(重量) | 約 31 g |
電気的寿命
| 項目 | 内容 |
|---|---|
| 抵抗負荷 | [開閉頻度 ON:OFF = 1秒:9秒] 10万回以上 25 A 277 V AC 1万回以上 50 A 277 V AC |
| 耐突入電流負荷 タングステン負荷 | [開閉頻度 ON:OFF = 1秒:59秒] 2.5万回以上 2,400 W 120 V AC |
| 耐突入電流負荷 電子バラスト負荷 | [開閉頻度 ON:OFF = 1秒:9秒] 6,000回以上 20 A 277 V AC |
| 耐突入電流負荷 コンデンサ負荷 (IEC 60669‑1) | [開閉頻度 ON:OFF = 1秒:9秒] 3万回以上 20 A 250 V AC 200 μF |
規格適合情報
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 項目 | 内容 | ||
|---|---|---|---|---|
| UL/C-UL | 取得 認定書(写)を 請求する | ファイルNo. | E43149 | |
| 定格 | 50A 277V AC Resistive 85°C 40A 347V AC Resistive 40°C 30A 480V AC Resistive 40°C 20A 347V AC Electronic ballast 85°C 20A 277V AC Electronic ballast 85°C 20A 277V AC Standard ballast 85°C 15A 347V AC Standerd ballast 85°C 5540W 277V AC Tungsten 40°C 1.5hp 120V AC 40°C 3hp 240V AC 40°C | |||
| 備考 | - | |||
| 更新日 | ||||
| CSA | 未取得 | ファイルNo. | - | |
| 定格 | - | |||
| 備考 | CSAはC-ULで取得しています。 | |||
| 更新日 | ||||
| VDE | 取得 認定書(写)を 請求する | ファイルNo. | 40045659 | |
| 定格 | 50A 250V AC (cosφ=1.0) 85°C 25A 250V AC (cosφ=1.0) 40°C 20A 250V AC Capacitor 200µF 40°C (IEC/EN 60669-1 compliant) | |||
| 備考 | - | |||
| 更新日 | ||||
| 製品捺印 ※ | ||||
※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
