AEP19012｜EPリレー

ダウンロード

受注終了

終了時期

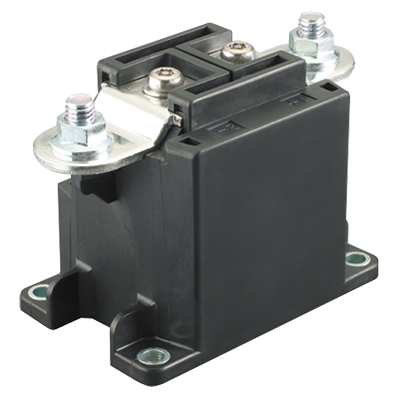

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AEP19012

型番

AEP19012

商品名

 EPリレー

商品特長

最大1,000 V DCの高容量DC遮断が可能
代替商品
代替品番
代替型番
備考

スペック詳細

項目内容
品番AEP19012
型番AEP19012
保護構造カブセルシール
動作機能シングルスティブル型
端子形状コネクタタイプ
付属品接続用メスコネクタリード線 (1個)
コイル定格電圧12V DC
感動電圧コイル定格電圧の75％V 以下 (初期) (at 20℃)
開放電圧コイル定格電圧の16.7％ V以上 (初期) (at 20℃)
定格消費電力投入時：40W以下(投入より0.1秒間)
保持時：4W以下
接点構成1a
接点材質銅系合金
接点容量（抵抗負荷）300A 400V DC
接点最大許容電圧1,000V DC
接点最大許容電流300A
最小適用負荷（参考値）1A 24V DC
耐電圧 (初期) (接点間)2500Vrms
耐電圧 (初期) (接点-コイル間)2500Vrms
機械的寿命20万回以上
電気的寿命300 A 400 V DC 1,000回以上 (開閉頻度 6回/分) (抵抗負荷)
使用条件温度：-40 ～+80℃ (保管：Max. +85℃)
湿度：5～85％RH(ただし氷結・結露しないこと)

規格適合情報

項目項目内容
UL/C-UL取得ファイルNo.E43149
定格300A 277V AC Resistive
備考-
更新日
CSA未取得ファイルNo.-
定格-
備考CSAはC-ULで取得しています。
更新日
製品捺印 ※製品捺印はありません

※ 製品捺印は、製品に捺印されている規格の種類を示しています。ただし、規格に適合していても、製品によっては捺印が無い場合があります。
