MQMF042L72N｜MINAS A6 家族 伺服馬達
※ 實際商品可能與照片不同。
適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質
| 品名 | MQMF042L72N |
|---|---|
| 產品 | 帶減速機的伺服馬達 |
| 詳細 | 帶減速機的伺服馬達, 中慣性 (中慣量), 導線型, 相當於IP44 |
| 商品名稱 | MINAS A6 家族 伺服馬達 |
| 產品名稱 | 50 W～22 kW，電壓: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 絕對式/增量式 · 無電池絕對式/增量編碼器，響應頻率: 3.2 kHz |
聯繫我們
詳細規格
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
| 項目 | 內容 |
|---|---|
| 品名 | MQMF042L72N |
| 商品詳細 | 帶減速機的伺服馬達, 中慣性 (中慣量), 導線型, 相當於IP44 |
| 家族名 | MINAS A6 |
| 系列 | MQMF 系列 |
| 類型 | 中慣性 (中慣量) |
| 保護等級 | 相當於IP44 |
| 提示 : 保護構造 | 減速機部分 |
| 環境條件 | 詳情請通過使用說明書等進行確認。 |
| 法蘭角 | □78 mm |
| 法蘭尺寸 (mm) | 78 |
| 馬達引出部構造 | 導線 |
| 馬達 ⋅ 編碼器連接器 | 導線 |
| 電源設備容量 (kVA) | 0.9 |
| 電壓規格 (V) | 200 |
| 額定功率 (W) | 400 |
| 額定電流 (A rms) | 2.1 |
| 保持煞車器 | 無 |
| 重量 (kg) | 3.4 |
| 減速比 | 1/9 |
| 減速機種類 | 高精度用 |
| 軸規格 | 帶鍵帶螺紋 |
| [減速機的特性相關] | 帶减速機伺服馬達的輸出、額定轉速、最高轉速、額定轉矩、瞬時最大轉矩爲减速機輸出軸的值。 |
| 馬達額定功率 (W) | 331 |
| 額定轉矩 (N ⋅ m) | 9.49 |
| 堵轉轉矩 (N ⋅ m) | 1.40 |
| 瞬間最大轉矩 (N ⋅ m) | 35.3 |
| 瞬間最大電流 (A 0-p) | 10.4 |
| 再生煞車器頻率（次 / 分) | 無選購部件 : 無限制 有選購部件: 無限制 選購部件 (外置再生電阻) 型號 : DV0P4283 |
| 額定轉速 (r/min) | 333 |
| 最高轉速 (r/min) | 722 |
| 轉子慣量 ( x10-4 kg ⋅ m²) | 1.25 |
| 推薦慣量比 | 10 倍以下 |
| 旋轉式編碼器 : 規格 | 23 bit 絕對式/增量式系統 |
| 提示 | 作為增量式系統使用時（不使用多圈數據），請不要連接絕對式編碼器用電池。 |
| 旋轉式編碼器 : 解析度 | 8388608 |
容許載重
| 項目 | 內容 |
|---|---|
| 徑向載重 (N) | 1180 |
| 軸向載重 (N) | 588 |
適用驅動器
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
| 品名 | 系列 | 類型 | I/F 功能區分 | 外形型號名 | 電源電壓規格 |
|---|---|---|---|---|---|
| MBDLN25NE | A6NE系列 | RTEX (通用型) | RTEX | B 型 | 單相/三相 200 V |
| MBDLN25SE | A6SE系列 | 位置控制型 | 脈波列專用 | B 型 | 單相/三相 200 V |
| MBDLN25SG | A6SG系列 | 通用通信型 | 脈波, Modbus (RS485/RS232) | B 型 | 單相/三相 200 V |
| MBDLT25NF | A6NF系列 | RTEX (多功能型) | RTEX | B 型 | 單相/三相 200 V |
| MBDLT25SF | A6SF系列 | 多功能型 | 類比/脈波, Modbus (RS485/RS232) | B 型 | 單相/三相 200 V |

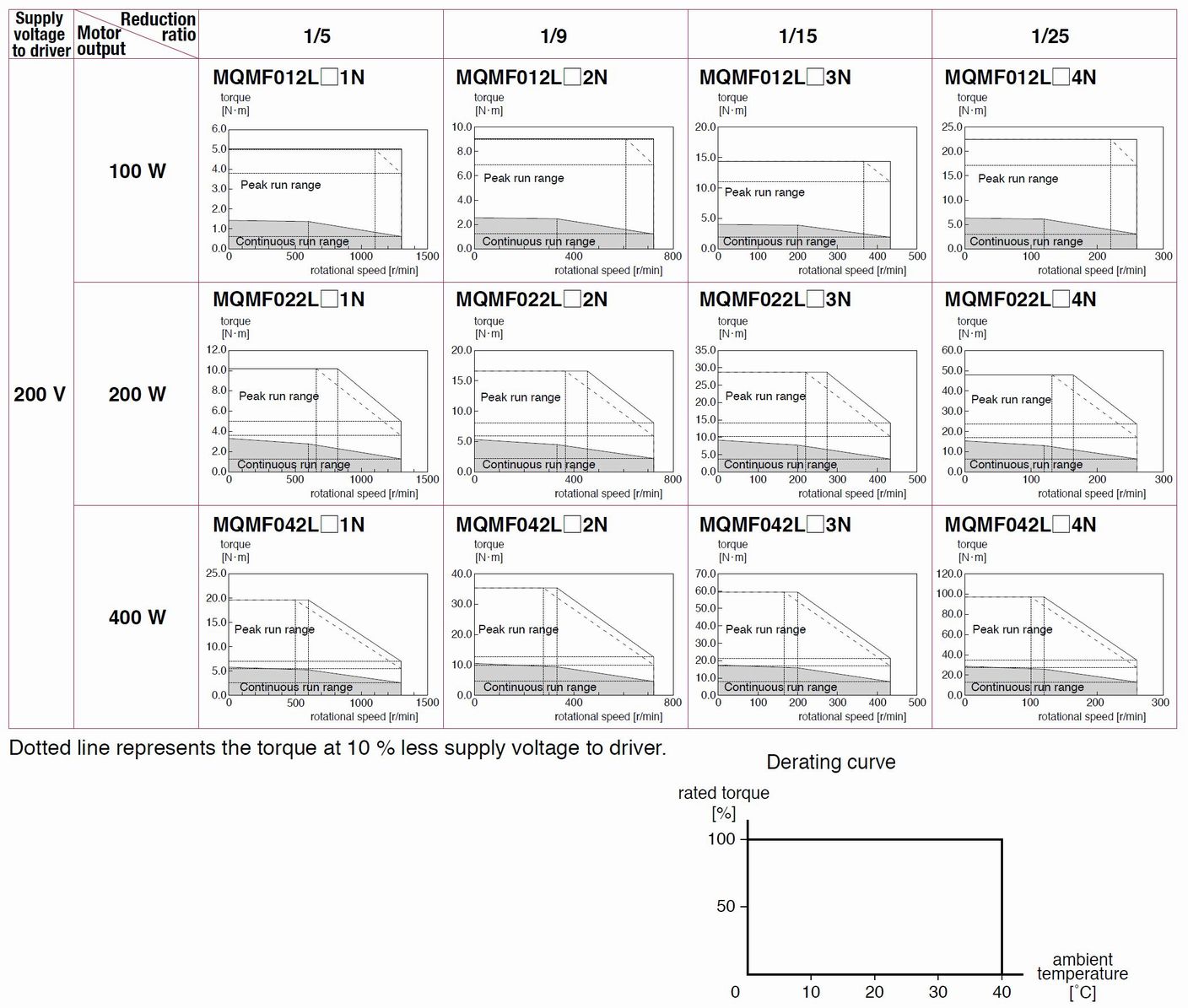

扭矩特性
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

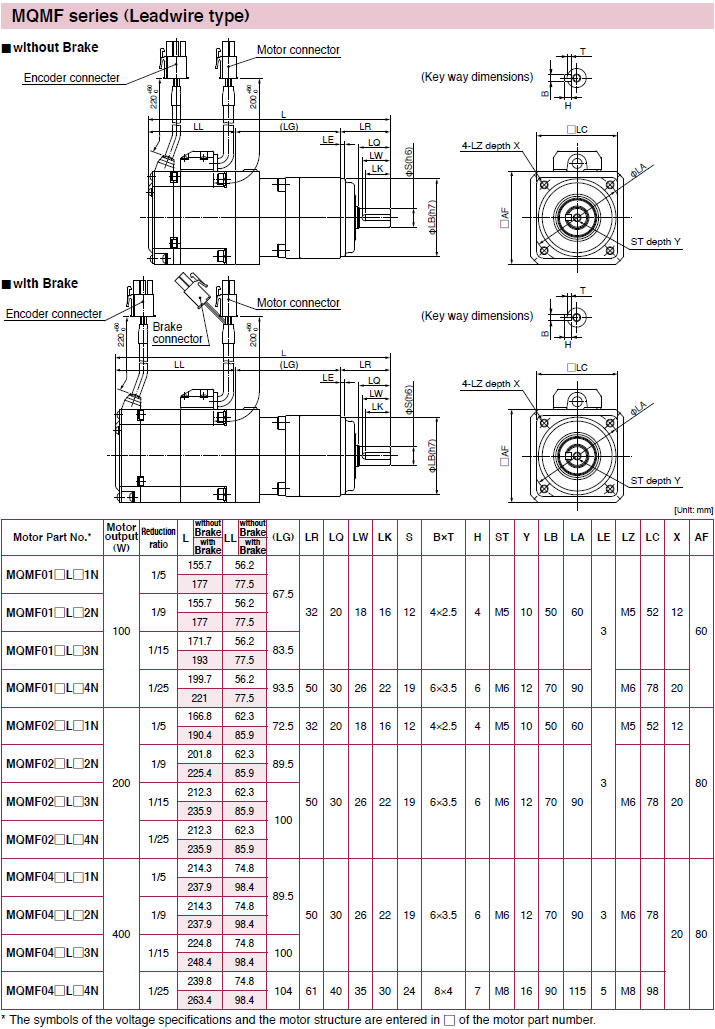

外型尺寸圖
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
[單位: 毫米]
[單位: 毫米]
