MDMFD22L1H6｜MINAS A6 家族 伺服馬達
※ 實際商品可能與照片不同。
適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質
| 品名 | MDMFD22L1H6 |
|---|---|
| 產品 | 伺服馬達 |
| 詳細 | 中慣性 (中慣量), 連接器型 |
| 商品名稱 | MINAS A6 家族 伺服馬達 |
| 產品名稱 | 50 W～22 kW，電壓: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 絕對式/增量式 · 無電池絕對式/增量編碼器，響應頻率: 3.2 kHz |
聯繫我們
詳細規格
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
| 項目 | 內容 |
|---|---|
| 品名 | MDMFD22L1H6 |
| 商品詳細 | 中慣性 (中慣量), 連接器型 |
| 家族名 | MINAS A6 |
| 系列 | MDMF 系列 |
| 類型 | 中慣性 (中慣量) |
| 保護等級 | IP44 |
| 提示 : 保護構造 | 輸出軸旋轉部，連接器的連接引腳部，端子台的導線引腳出口部除外。 |
| 環境條件 | 詳情請通過使用說明書等進行確認。 |
| 法蘭角 | □220 mm |
| 法蘭尺寸 (mm) | 220 |
| 馬達引出部構造 | 馬達電線的連接部: 端子台, 制動器/編碼器電線的連接部: 連接器 |
| 馬達 ⋅ 編碼器連接器 | 馬達連接器: 端子台, 制動器連接器: N/MS, 編碼器連接器: 大型 JL10 |
| 電源設備容量 (kVA) | 28.0 |
| 電壓規格 (V) | 200 |
| 額定功率 (W) | 22000 |
| 額定電流 (A rms) | 80.9 |
| 保持煞車器 | 有 |
| 重量 (kg) | 112.0 |
| 油封 | 有 |
| 軸規格 | 帶鍵 |
| 額定轉矩 (N ⋅ m) | 140 |
| 堵轉轉矩 (N ⋅ m) | 140 |
| 瞬間最大轉矩 (N ⋅ m) | 350 |
| 瞬間最大電流 (A 0-p) | 294 |
| 再生煞車器頻率（次 / 分) | 無選購部件 : 無限制 有選購部件: 無限制 選購部件 (外置再生電阻) 型號 : DV0P4285 x 6並聯 |
| 額定轉速 (r/min) | 1500 |
| 最高轉速 (r/min) | 2000 |
| 轉子慣量 ( x10-4 kg ⋅ m²) | 455 |
| 推薦慣量比 | 10 倍以下 |
| 對應轉子慣量的 推薦負載慣量比關於 | [馬達規格補充] 注3）相關請參照。 |
| 旋轉式編碼器 : 規格 | 23 bit 絕對式/增量式系統 |
| 提示 | 作為增量式系統使用時（不使用多圈數據），請不要連接絕對式編碼器用電池。 |
| 旋轉式編碼器 : 解析度 | 8388608 |
煞車器規格
| 項目 | 內容 |
|---|---|
| 靜摩擦轉矩 (N ⋅ m) | 200 以上 |
| 吸引時間 (ms) | 300 以下 |
| 釋放時間 (ms) | 150 以下 |
| 勵磁電流 DC (A) | 1.72 |
| 釋放電壓 DC (V) | 2 以上 |
| 勵磁電壓 DC (V) | 24 ± 2.4 |
| 煞車器規格關於 | [馬達規格補充] 注4）, "馬達內建煞車器規格" 相關請參照。 |
容許載重
| 項目 | 內容 |
|---|---|
| 組裝時 : 徑向載重 P 方向 (N) | 4508 |
| 組裝時 : 軸向載重 A 方向 (N) | 1470 |
| 組裝時 : 軸向載重 B 方向 (N) | 2646 |
| 運轉時 : 徑向載重 P方向 (N) | 2254 |
| 運轉時 : 軸向載重 A,B 方向 (N) | 686 |
| 容許載重關於 | 詳情請參照 [馬達規格補充] "輸出軸的容許負載" |
適用驅動器
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
| 品名 | 系列 | 類型 | I/F 功能區分 | 外形型號名 | 電源電壓規格 |
|---|---|---|---|---|---|
| MHDLTF3NF | A6NF系列 | RTEX (多功能型) | RTEX | H 型 | 三相 200 V |
| MHDLTF3SF | A6SF系列 | 多功能型 | 類比/脈波, Modbus (RS485/RS232) | H 型 | 三相 200 V |

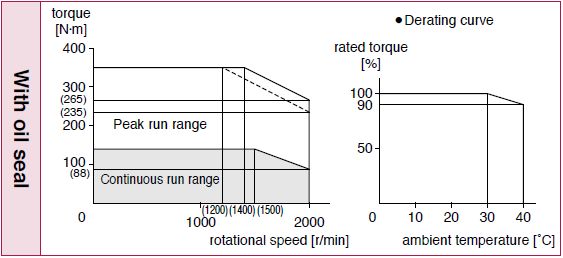

扭矩特性
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
Dotted line represents the torque at 10 % less supply voltage.

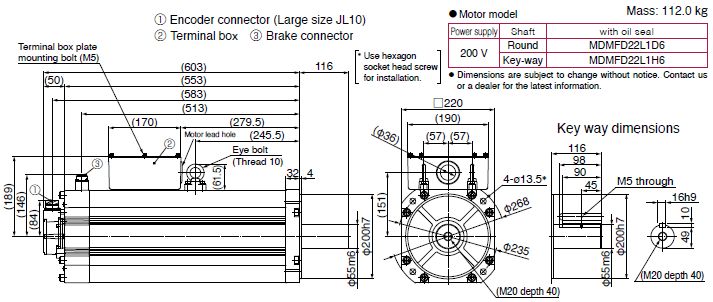

外型尺寸圖
為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
[單位: 毫米]
[單位: 毫米]
