MDMF404A1G9M｜MINAS A6 家族伺服馬達

下載

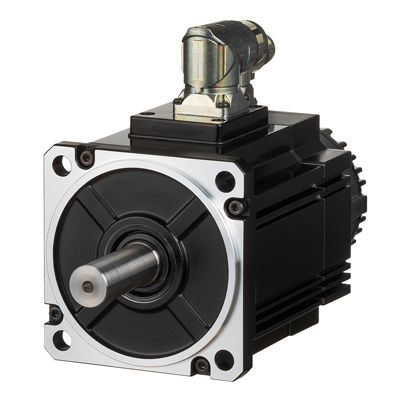

※ 實際商品可能與照片不同。

適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質

品名	MDMF404A1G9M
產品	伺服馬達 (搭載無電池絕對式編碼器)
詳細	中慣性 (中慣量), 連接器型
商品名稱	MINAS A6 家族伺服馬達
產品名稱	50 W～22 kW，電壓: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 絕對式/增量式 · 無電池絕對式/增量編碼器，響應頻率: 3.2 kHz

聯繫我們

截至{date} (JST)

※為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

詳細規格

為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

項目	內容
品名	MDMF404A1G9M
商品詳細	中慣性 (中慣量), 連接器型
家族名	MINAS A6
系列	MDMF 系列
類型	中慣性 (中慣量)
特殊訂購產品	請避免將馬達或裝有馬達的設備出口到日本，或通過日本出口到其它地區。
保護等級	IP67
提示 : 保護構造	輸出軸旋轉部、馬達連接器・編碼器連接器的連接部除外。
法蘭角	□176 mm
法蘭尺寸 (mm)	176
馬達引出部構造	連接器
馬達 ⋅ 編碼器連接器	角形連接器
電源設備容量 (kVA)	7.8
電壓規格 (V)	400
額定功率 (W)	4000
額定電流 (A rms)	10
保持煞車器	無
重量 (kg)	13.4
油封	有
軸規格	帶鍵帶螺紋
額定轉矩 (N ⋅ m)	19.1
堵轉轉矩 (N ⋅ m)	22.0
瞬間最大轉矩 (N ⋅ m)	57.3
瞬間最大電流 (A 0-p)	42.5
額定轉速 (r/min)	2000
最高轉速 (r/min)	3500
轉子慣量 ( x10^-4 kg ⋅ m²)	46.9
推薦慣量比	10 倍以下
旋轉式編碼器 : 規格	無電池 23 bit 絕對式/增量式系統
提示	由於使用了無電池絕對式編碼器，請不要連接絕對式編碼器用電池。
旋轉式編碼器 : 解析度	8388608

為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

品名	系列	類型	I/F 功能區分	外形型號名	電源電壓規格
MFDLTB4NF	A6NF系列	RTEX (多功能型)	RTEX	F 型	三相 400 V
MFDLTB4SF	A6SF系列	多功能型	類比/脈波, Modbus (RS485/RS232)	F 型	三相 400 V
