超小型靜電消除器[高周波AC方式]ER-V

下載

  • 基本資訊

  • 用途

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 電路／連接

  • 靜電消除特性

  • 使用注意事項

------------------------------ Tab1 showing ------------------------------

基本資訊

消除靜電的新款式
超小型·高性能靜電消除器

UL,CE,CSA,UKCA已取得

UL, CSA : 認證(Certified by TÜV SÜD America Inc.)(僅限ER-VS02)

  • ※当社調べ

特點

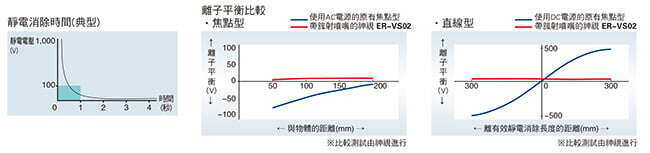

卓越的離子平衡與強力除塵，噴嘴種類豐富，應用廣泛

將放電針的前端形狀調為最佳狀態，從而進一步提高離子生成能力的穩定性

將放電針的前端形狀調為最佳狀態，從而進一步提高離子生成能力的穩定性

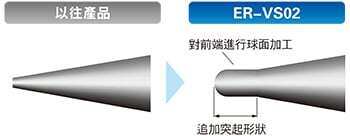

對針的前端實施球面加工，從而使前端形狀不易因放電而發生經時變化，可更加穩定地生成離子。

還延長了維護周期

提高離子生成能力的穩定性，還有助於延長維護周期。將維護周期提高到1個月以上※。
※根據本公司規定的條件

噴嘴種類豐富，可根據用途進行選擇

除簇射噴頭、噴管等8種標準噴嘴外，還備有各種形狀的噴嘴(包括接單生產)。

造就卓越離子平衡

造就卓越離子平衡

超小型設計，可在狹小的位置瞄準工件，進行有效的靜電消除

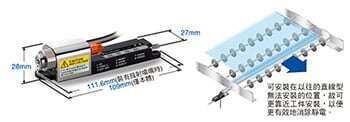

109mm×27mm×28mm的超小規格本體，可輕鬆組裝到裝置內部，或者設備的背部。並且，主體內藏有高壓電源，除了靜電消除部外無需額外的安裝空間。

超小型設計，可在狹小的位置瞄準工件，進行有效的靜電消除

高功能，無需控制器

本體具有的豐富功能，充分考慮到生產現場使用的簡便性，且無需控制器。

放電停止輸入

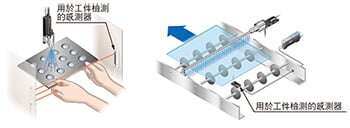

可通過外部設備的輸入信號使放電ON/ OFF。可用感測器等檢測工件，僅在需 要使用時產生離子。

放電停止輸入

放電指示燈

放電的ON/OFF狀態可通過LED指示燈確認。可預先避免電源ON但卻沒有放電的異常情況。

放電指示燈

設計安全、維護簡單

放電針可從本體後部拔出，因此更換針時無需拆卸 噴嘴。即使離子噴嘴靠近工件安裝，也可簡單進行 維護。

設計安全、維護簡單

安全設計

具有“檢查功能”和“非正常放電監控功能”，能自動提示放電針的清潔、更換時期，可預防非正常放電導致的故障。各種功能都可以通過LED指示燈確認。並且還能利用各種功能的輸出，從外部對靜電消除器的工作狀態進行監控。

安全設計

低消耗電量＆低電壓接線

電源電壓為24V DC，消耗電量僅為70mA以下。 此外，無需高壓電線可保證操作安全。

放電針有噴嘴保護

放電針未暴露在外，無需擔心意外接觸。此外，靠 近金屬物體時也不用擔心漏電。

放電針有噴嘴保護

------------------------------ Tab2 showing ------------------------------

用途

消除大型玻璃電路板上的靜電

消除大型玻璃電路板上的靜電

除去透鏡上的靜電及灰塵

除去透鏡上的靜電及灰塵

消除電子零部件小光點上的靜電

消除電子零部件小光點上的靜電

電路板上LED的放電破壞保護

電路板上LED的放電破壞保護

除去繼電器和開關接點上的靜電及灰塵

除去繼電器和開關接點上的靜電及灰塵

------------------------------ Tab3 showing ------------------------------

種類

靜電消除器本體

靜電消除器本體不附帶噴嘴和帶連接器電線。請務必另行訂購噴嘴及帶連接器電線。

種類形狀靜電消除時間
(±1,000V→±100V)		離子平衡型號
焦點型

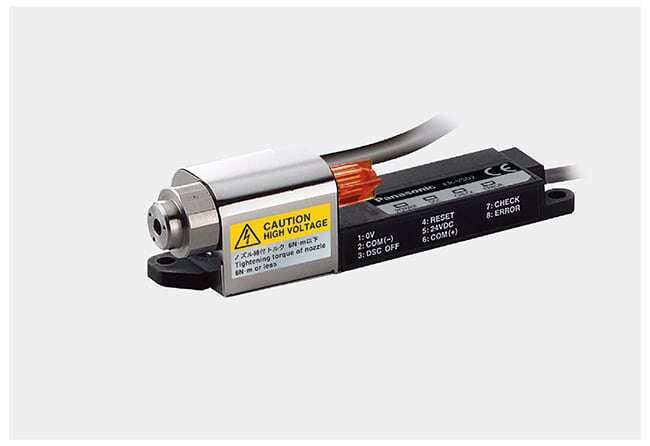

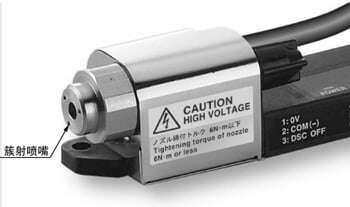

※照片為裝有簇射噴嘴時的狀態。		1秒(註1)±10V以下(註1)ER-VS02NEW

(註1)：

使用電源電壓為24V、距離送風口前部100mm、使用簇射噴嘴的情況下，外加壓力為0.25MPa時的代表示例。
(從放置在相對濕度為65％RH以下空氣中24小時以上的樣例測得)

噴嘴

靜電消除器本體不附帶噴嘴。請務必另行購買噴嘴。

品名形狀型號內容
簇射噴嘴

ER-VAS

ER-VAS使空氣擴散。
直線型
(註1)

直線型

ER-VAB020除電有效長度
200mm		利用直線型噴嘴，可確保較廣的除電有效區域。
ER-VAB032除電有效長度
320mm
ER-VAB065除電有效長度
650mm
形狀
保持型
(註2)		連接型
噴嘴

形狀保持型

ER-VAJK靜電消除器本體和形狀保持導管連接用噴嘴。
 ER-VAK10導管長度
112mm		可簡單地保持彎曲形狀，因此無需對導管進行固定。
(導管直徑：ø10mm、
最小彎曲半徑：R40mm)
ER-VAK30導管長度
312mm
ER-VAK50導管長度
512mm
撓性型連接型
噴嘴

撓性型

ER-VAJT-64靜電消除器本體和撓性型異管連接用噴嘴。
 ER-AT50導管長度

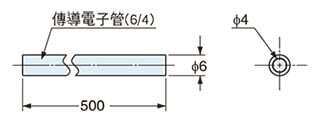

500mm		可任意彎曲的導電性導管。由於可任意進行裁切，因此適用於各種途徑。
(導管直徑：ø6mm、
最小彎曲半徑：R15mm)
直線型&
可彎曲管型

ER-VAB-AT

ER-VAB-AT導管長度
500mm		將直線型噴嘴連接到可任意彎曲、裁切的傳導電子管上。
(導管直徑：ø8mm、
最小彎曲半徑：R25mm)
適用噴嘴：直線型噴嘴(靜電消除有效長度320mm以下的噴嘴)

ER-VAB-ATL

ER-VAB-ATL導管長度
500mm

(註1):

並非記載的除電有效長度時，作為接單生產品處理，除電有效長度的範圍為100mm～640mm，單位為10mm。
型號：ER-VAB□N(除電有效長度為180mm時：ER-VAB018N)
詳情請諮詢。

(註2):

根據記錄中導管長度將做短的保持套管作為訂單生產件進行對應。
詳情請諮詢。

帶連接器電線

靜電消除器本體不附帶帶連接器電線。請務必另行訂購帶連接器電線。

形狀型號内容

ER-VCCJ2長度：2m、本體重量：約52g截面積為0.15mm2的8芯單側帶
連接器
橡皮電線
電線外徑：φ4.2mm
ER-VCCJ5長度：5m、本體重量：約120g
ER-VCCJ9長度：9m、本體重量：約240g

生產終止品

※

推薦替代品並不保證與生產終止品的規格保持一致。
使用時，請參照產品目錄的詳細規格進行確認。

以下商品為生產終止品。

生產終止品推薦替代品
商品名訂貨產品號終止時間 訂貨產品號系列名備註
靜電消除器ER-VS012013年9月30日

ER-VS02超小型靜電消除器[高周波AC方式] ER-V

------------------------------ Tab4 showing ------------------------------

選配

品名型號内容
傳導電子管
支座		ER-ATH固定傳導電子管。
小型管道
過濾器		ER-AF10處理空氣流量
40R/min.(ANR)		除去供應空氣中的灰塵等
固形物。
・過濾微粒直徑：0.1μm
・過濾效率：99.9％
ER-AF20處理空氣流量
80R/min.(ANR)
放電針組件ER-VANT2帶鎢針組件(1組)

傳導電子管支座

ER-ATH

小型管道過濾器

ER-AF10
ER-AF20

放電針組件

ER-VANT2

停止生產品

以下產品為已停產的產品。

已停產的產品推薦替代品
商品名稱訂貨產品號型號停產日期 訂貨產品號系列名稱備註
放電針模組ER-VANTER-VANT2014年3月31日

ER-VANT2放電針模組
AC適配器ER-VAPS1ER-VAPS12023年4月20日

-- 非常抱歉無推薦替代品。

------------------------------ Tab5 showing ------------------------------

規格

靜電消除器本體

種類焦點型
型號ER-VS02ER-VS01
靜電消除時間
(±1,000V→±100V)		1秒以下(註2)
離子平衡±10V以下(註2)
臭氧產生量0.03ppm以下(註3)
使用流體空氣(乾燥的潔淨空氣)(註4)
供應空氣流量500l/min. (ANR)以下(註5)
耐壓範圍0.05～0.7MPa(註5)
電源電壓24V DC±10%
消耗電流70mA以下
放電方式高頻AC方式
放電輸出電壓約2,000V
檢查輸出(CHECK)NPN開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(檢查輸出和0V之間)
・剩餘電壓：1V以下(流入電流為50mA時)
　輸出動作檢測到放電針有污染或磨損等時ON，工作正常時OFF
短路保護配備
故障輸出(ERROR)NPN開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(故障輸出和0V之間)
・剩餘電壓：1V以下(流入電流為50mA時)
　輸出動作檢測到非正常放電時OFF，工作正常時ON
短路保護配備

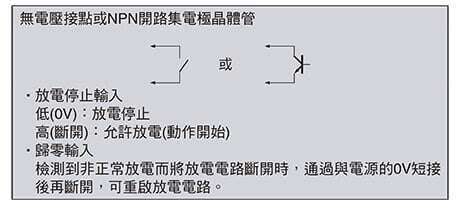

放電停止輸入
(DSC OFF)(註7)		與0V短接：停止放電
斷開：允許放電(動作開始)
復位輸入(RESET)檢測到非正常放電而將放電電路斷開時，通過與電源的0V短接後再斷開，可重啟放電電路。
指
示
燈		電源(POWER)綠色LED(通電時點燈)
放電(DSC)(註7)綠色LED(放電時點燈)
檢查(CHECK)橙色LED(檢測到放電針上有灰塵或磨損時亮起)
故障(ERROR)紅色LED(檢測到非正常放電時亮起)
環
境
性
能		使用環境溫度0～＋55℃(注意不可結露)
使用環境濕度35～65%RH
耐振動頻率10〜150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
電線帶連接器電線，長0.5m
材質外殼：PPS、外罩：不銹鋼、放電針：鎢
重量本體重量：約120g
附件接線用連接器[Molex生產：外殼(5557-08R)、端子(5556TL)] ：1組

(註1)：無指定時的測量條件為使用環境溫度＝+20℃。
(註2)：使用電源電壓為24V、距離送風口前部100mm、使用簇射噴嘴的情況下，外加壓力為0.25MPa時的代表示例。(從放置在相對濕度為65％RH以下空氣中24小時以上的樣例測得)
(註3)：使用電源電壓為24V、距離送風口前部300mm、使用簇射噴嘴的情況下，外加壓力為0.25MPa時的代表示例。
(註4):乾燥的潔淨空氣是指經過空氣乾燥器(凝固點約為-20℃程度)和空氣濾網(網眼大小約為0.01μm)產生的空氣。
(註5)：使用壓力範圍依據使用的噴嘴而不同。
(註6)：請使用2秒以上的持續放電功能確認檢查輸出。
(註7)：“DSC”為“DISCHARGE”的縮寫形式。

噴嘴/導管

種類簇射噴嘴直線型噴嘴200mm直線型噴嘴320mm直線型噴嘴650mm
型號ER-VASER-VAB020ER-VAB032ER-VAB065
使用壓力範圍0.05～0.40MPa
靜電消除範圍−200mm320mm650mm
材質不銹鋼
附件附件：1個、樹脂導管：1根附件：1個、樹脂導管：1根、直線型噴嘴支座：1組

(註1)：無指定時的測量條件為使用環境溫度＝+20℃。

種類形狀保持管連接噴嘴導電子管連接噴嘴
型號ER-VAJKER-VAJT-64
氣壓範圍0.02～0.5MPa0.02～0.7MPa(最大外加壓力因導管長度而異。參閱下圖)
材質不銹鋼不銹鋼
消耗空氣流量30～250l/min.(ANR)20～160ℓ/min.(ANR)（外加壓力0.02～0.7MPa時）
附件附件(白色)：1個、樹脂導管：1根附件(白色)：1個、樹脂導管：1根

(註1)：無指定時的測量條件為使用環境溫度＝+20℃。

種類形狀保持管導電性導管
型號ER-VAK10ER-VAK30ER-VAK50ER-AT50
導管長度112mm312mm512mm500mm
材質導管內部：鋁、導管外殼：高密度聚乙烯、端蓋：不銹鋼聚氨脂
氣壓範圍0.02～0.5MPa0.02～0.7MPa
最小彎曲半徑R40mm以上R15mm以上

(註1)：無指定時的測量條件為使用環境溫度＝+20℃。

種類管接頭組件
型號ER-VAB-AT
適用噴嘴直線型噴嘴(除電有效長度320mm以下的噴嘴)
導管長度500mm
材質噴嘴：不銹鋼、導電管：聚氨酯
供應空氣流量最大200ℓ/min.(ANR)
氣壓範圍0.05～0.4MPa
最小彎曲半徑R25mm(導電管部)
附件附件(黑色)：1個、樹脂導管：1根

(註1)：無指定時的測量條件為使用環境溫度＝+20℃。

導管長度·最大外加壓力特性

導管長度·最大外加壓力特性

------------------------------ Tab6 showing ------------------------------

尺寸圖

  • 單位mm

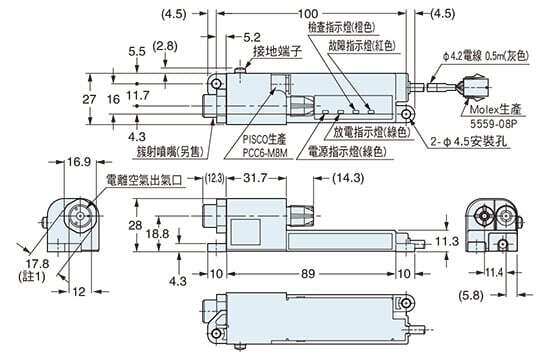

ER-VS02
ER-VS01

靜電消除器本體

ER-VS02, ER-VS01

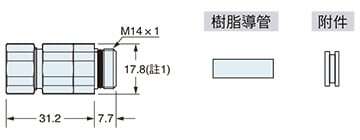

簇射噴嘴(ER-VAS)(另售)安裝圖

簇射喷嘴(ER-VAS)(另售)安装图

(註1)：六角擰緊部為16.9mm。

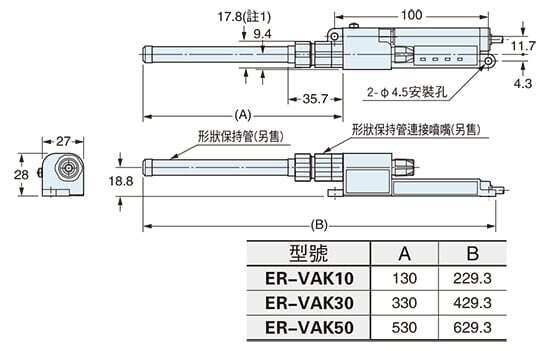

形狀保持管、形狀保持管連接噴嘴(ER-VAK□、ER-VAJK)(另售)安裝圖

形狀保持管、形狀保持管連接噴嘴(ER-VAK□、ER-VAJK)(另售)安裝圖

(註1)：六角擰緊部為16.9mm。

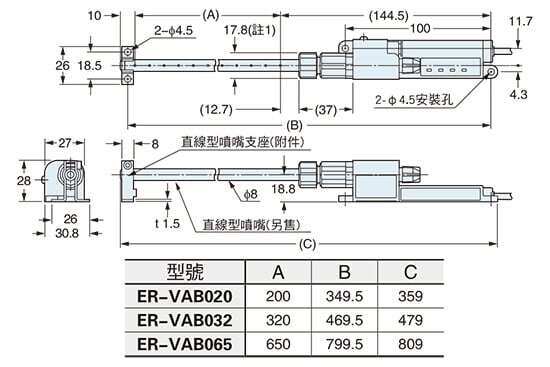

直線型噴嘴(ER-VAB□)(另售)安裝圖

直線型噴嘴(ER-VAB□)(另售)安裝圖

(註1)：六角擰緊部為16.9mm。

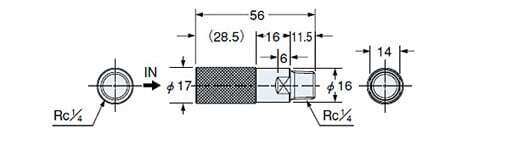

傳導電子管連接噴嘴(ER-VAJT-64)(另售)安裝圖

傳導電子管連接噴嘴(ER-VAJT-64)(另售)安裝圖

(註1)：六角擰緊部為16.9mm。

ER-VAK□

形状保持管(另售)

ER-VAK□

ER-AT50

傳導電子管(另售)

ER-AT50

ER-VAJK

形狀保持管連接噴嘴(另售)

ER-VAJK

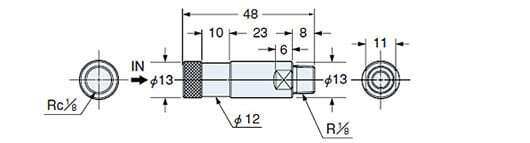

ER-AF10

小型管道过滤器(另售)

ER-AF10

ER-VAJT-64

傳導電子管連接噴嘴(另售)

ER-VAJT-64

ER-AF20

小型管道过滤器(另售)

ER-AF20

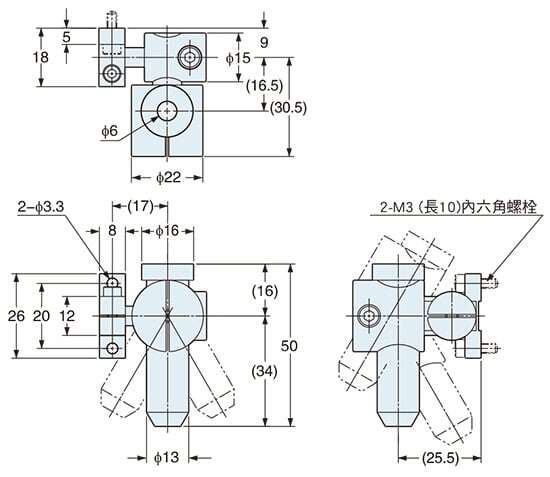

ER-ATH

傳導電子管支座(另售)

ER-ATH

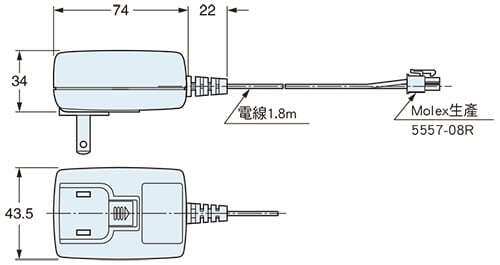

ER-VAPS1

AC適配器(另售)

ER-VAPS1

------------------------------ Tab7 showing ------------------------------

電路／連接

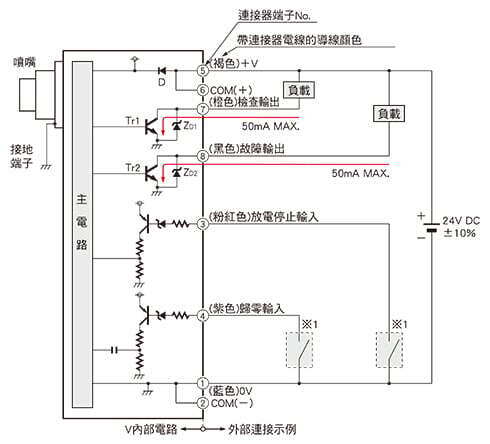

輸入、輸出電路圖

輸入、輸出電路圖

連接器端子排列圖

連接器端子排列圖

端子No.端子名稱帶連接器電線的導線顏色
(1)0V藍色
(2)COM(-)-
(3)放電停止輸入粉色
(4)復位輸入紫色
(5)24V褐色
(6)COM(+)-
(7)檢查輸出橙色
(8)故障輸出黑色

(註1):(1)和(2)在連接器處短接。
          (5)和(6)在連接器處短接。

------------------------------ Tab8 showing ------------------------------

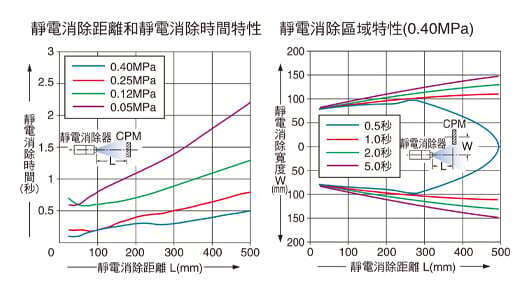

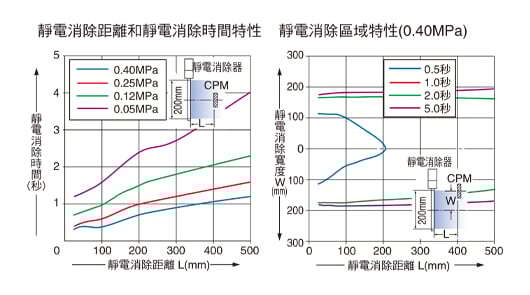

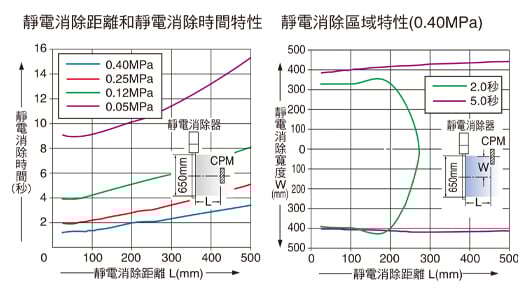

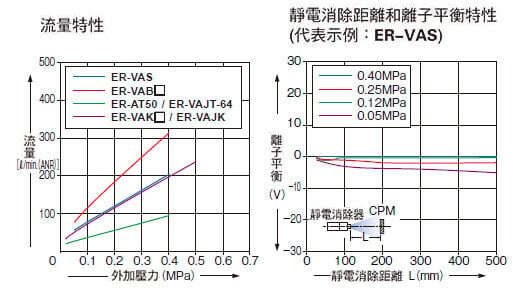

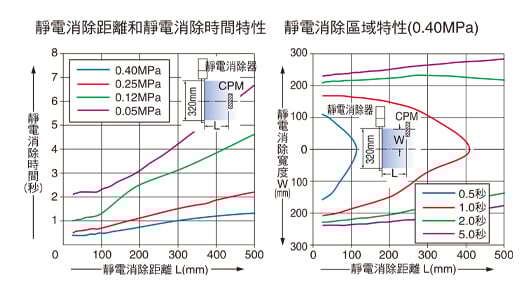

靜電消除特性

(代表示例)

各噴嘴通用

ER-VAB020

簇射噴嘴

ER-VAB032

直線型噴嘴

ER-VAB065

直線型噴嘴

------------------------------ Tab9 showing ------------------------------

使用注意事項

  • 本產品用作工業靜電消除，不具備預防導致人身傷害或財產損失的事故或用於安全、維護所需的控制功能。

安裝

  • 將本產品安裝到機體上時，請使用M4螺絲。(M4螺絲請另行準備)。
  • 如果並排安裝本產品，彼此間隔應在5mm以上。如果間距在5mm以下時，靜電消除性能可能會受影響。

  • 確保有足夠的空間可進行日常檢查和維護。
  • 確保接地端子接地。如果本產品未正確接地，靜電消除功能將顯著下降。
    (使用D型接地或普通電源接地)
  • 如果使用了可選的AC適配器 ER-VAPS1，確保把接地端子連接到電源普通接地端子上。
  • 如果帶電物體處於與其它物體接近或接觸的狀態，即使向其噴射離子也無法獲得靜電消除效果。因此本產品的設置位置，應保證在帶電物體遠離其它物體或懸浮在空中的狀態下，離子能噴射到帶電物體上。

關於噴嘴

  • 靜電消除器本體不可單獨使用。請務必在裝上另售的噴嘴後再使用。
  • 切勿對另售的噴嘴進行改造。如使用改造過的噴嘴，噴嘴內部的壓力會上升，導致放電部的監控功能啟動，並輸出檢查信號。
  • 關於另售噴嘴的詳請，請參閱噴嘴附帶的使用說明書。
  • 請根據用途選擇噴嘴。
  • 各噴嘴請在相應的規定氣壓下使用。
  • 安裝空氣噴嘴時，請一直旋入至本產品的根部。

配管

  • 安裝至本產品空氣入口部的空氣導管外徑應為φ6mm。
  • 請向本產品供應潔淨的空氣(不含水、油或灰塵等雜質的空氣)。

保養·維護

  • 檢查和清潔前，請切斷電源和供氣。
  • 放電針前端尖銳，清潔時請充分注意安全。
  • 如果放電針頭黏有污垢，靜電消除效果將下降。有檢查信號輸出時，請清潔放電針。
  • 即使無檢查信號輸出，也請進行定期清潔。
  • 放電針有使用壽命。建議使用20,000小時後進行更換。請使用ER-VANT2型放電針。
  • 清潔過放電針之後如果仍有檢查信號輸出，請更換放電針。
  • 有故障信號輸出時，可能正發生非正常放電。
    此時請檢查下列項目。
    [1]確認電源電壓是否在規格範圍內。
    [2]檢查放電針上有無缺損或污垢，放電針組件是否正常地安裝在本體上。如果放電針上有缺損或異物，請進行清潔或更換。
    [3]檢查噴嘴內部有無異物，噴嘴的安裝、設置是否正常。
    [4]檢查接地端子的接地是否可靠。
  • 輸出故障信號後，要歸零時請輸入歸零信號。

放電針的清潔步驟

[1]確認電源和供氣已切斷。
[2]從本體後側拆下放電針。
[3]用蘸有酒精的棉棒等清潔放電針及其周圍的異物。
[4]再次確認放電針上已無線頭等異物附著。
[5]清潔完成後，裝好放電針。

更換放電針

[1]確認電源和供氣已切斷。
[2]從本體後側拆下放電針。
[3]確認新放電針及其周圍沒有污垢附著後，安裝噴嘴。

接線

  • 請務必在切斷電源的狀態下進行接線作業，否則會有觸電的危險。
  • 接線後接通電源之前，請檢查確認電路連接是否正確。
  • 接線錯誤會導致故障。
  • 請確認電源的波動，以免電源輸入超過額定範圍。
  • 請避免與高壓線和動力線並行接線，或使用同一接線管。否則會因電磁感應而導致誤動作。

其他

  • 連接本產品的直流電源，請務必採用絕緣變壓器等進行隔離，或者使用選購的AC適配器ER-VAPS1。
  • 本產品中使用自動變壓器(自耦變壓器)等時，有時會因短路造成本體和電源損壞。
  • 請勿超過額定規格範圍使用本產品，否則可能造成故障或事故。並嚴重縮短產品壽命。
  • 切勿對本產品進行分解、擅自維修或改造，否則可能造成故障或事故。
  • 請勿將本產品扔進火裡，否則可能有爆炸或產生有毒氣體的危險。
  • 放電針上電壓很高，請勿使手指、身體其它部位以及鐵絲、工具等金屬物品靠近，否則可能導致觸電或故障。
  • 本產品並非防爆規格。 請勿用於存在易燃物、可燃物等危險物品的場所，否則可能導致起火。
  • 如果剛切斷電源便立即接通，可能會出現異常輸出。切斷電源後欲重新接通時，須間隔1秒以上。
  • 請勿在蒸氣、灰塵等較多的場所或水、油、焊接飛濺物直接接觸的環境下使用本產品。
  • 由於本產品釋放臭氧，如果有異味請注意空氣流通。臭氧存在過久，金屬等可能被氧化或腐蝕。 此外，請勿將臉部貼近噴嘴出口或送風口附近確認異味。否則可能會損傷口鼻、咽喉等。
  • 請在接通電源或供應空氣前確認接線或配管狀態。錯誤接線或配管會導致故障。
  • 請勿將本產品用於靜電消除以外的目的。
  • 本產品不能使用或不需要時，按工業廢物的正確程序進行處理。
  • 使用電磁閥等對供給本產品的空氣進行ON/OFF控制時，請同時對放電停止輸入進行ON/OFF控制。
  • 流體應使用空氣(乾燥的潔淨空氣)。含空氣(乾燥的潔淨空氣)以外的流體或腐蝕性氣體等時，會導致事故或故障。
  • 請勿使用含有如碳粉或灰塵、水或油等異物的氣體。這可能造成觸電或故障，因此請採取正確的措施，如安裝空氣過濾器或空氣乾燥器等進行處理。

小型管道過濾器(另售)

品名小型管道過濾器
型號ER-AF10ER-AF20
項目適用靜電消除器ER-VS02、ER-SP□
使用流體空氣
配管連接形狀R1／8、Rc1／8R1／4、Rc1／4
過濾微粒直徑0.1μm
過濾效率99.9%
處理空氣流量(註1)40ℓ/min（. ANR）80ℓ/min（. ANR）
膜面積29.9cm268.7cm2
最高使用壓力0.97MPa
保證耐壓1.47MPa
使用環境溫度＋5～＋45℃
材質本體：鋁合金(陽極氧化處理)
濾芯：多孔中空線膜
重量本體重量：約11g本體重量：約18g

(註1):

可保持過濾器性能的最大處理空氣流量。達最大空氣流量時，壓力下降約0.1MPa。

配管

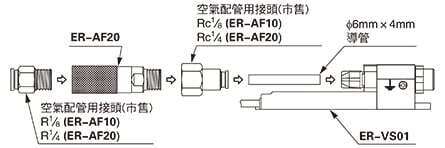

<ER-AF20＋ER-VS02的安裝示例>

  • 如上圖所示，請在本產品的兩側安裝空氣配管用接頭，連接至空氣配管。

(註1):

本產品使用鋁合金，請勿對其施加過大的力。

(註2):

本產品用於去除固形物。請事先去除水、油等物質。

  • 配管前，請務必對配管內進行充分清洗(噴吹壓縮空氣)。如果混入配管作業中產生的碎屑、密封膠帶及鏽等，會導致堵塞。
  • 流體請使用不含水、油等的空氣(乾燥的潔淨空氣)。水、油等雜質會引起堵塞，從而導致產品性能老化。
  • 使用流體及環境介質中含有下列物質時不可使用。
    • 有機溶劑·磷酸脂系液壓油
    • 亞硫酸氣體·氯氣·酸類
  • 本產品用作工業靜電消除。請勿用於保障人身安全。
  • 請勿分解或改造本產品。
  • 廢棄本產品時，請按工業廢棄物進行處理。

氣壓下降

  • 插入小型管道過濾器（ER-AF10/AF20）時，空氣壓力會下降。請調整一次側壓力，使二次側壓力達到靜電消除器的使用氣壓範圍。(使用氣壓範圍因噴嘴類型而異，敬請注意。而且，達最大空氣流量時，壓力下降約0.1MPa。)
  • 外加空氣超出最大空氣流量，會降低過濾效果，敬請注意。
