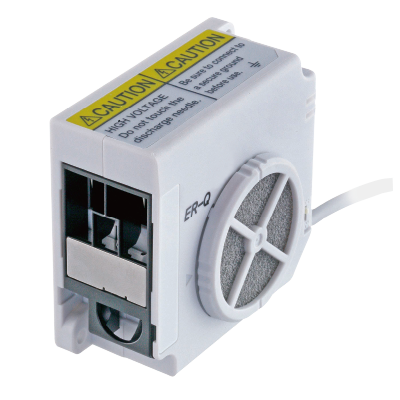

小型風扇型靜電消除器 ER-Q

下載

  • 停產資訊

  • 規格

  • 尺寸圖

  • 電路／連接

  • 靜電消除特性

停止接單

停產時期

2023年09月29日

本產品已停止生產。
請參閱以下有關替代產品的資訊，以及停產產品的詳細資訊。

------------------------------ Tab1 showing ------------------------------

停產資訊

------------------------------ Tab2 showing ------------------------------

規格

種類小型風扇型
型號ER-Q
靜電消除時間約1.5秒(註1)
離子平衡±10V以下(註1)
電源電壓24VDC　±10%
消耗電流200mA以下
放電方式高周波AC方式
放電輸出電壓±约2kV
最大風速6.4m/s(註1)
最大風量0.2m3/min(註1)
主要功能放電檢查檢測、放電故障檢測、風扇故障檢測、
檢查輸出、故障輸出
指示燈放電(DSC)：綠色LED、警報(ALARM)：紅色LED
臭氧產生量0.02ppm以下(註1)
使用環境溫度0〜+50℃(注意不可結露)/保存時-10〜+65℃
使用環境濕度35〜65% RH(注意不可結露)/保存時35〜65% RH
耐振動頻率10Hz～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時
接地方式C(電容器)接地
材質外殼：PBT、放電針：鎢
重量本體重量：約110g
附件接線用連接器〔 Molex(株)生產：外殼(5557-08P)、終端(5556T)〕：1組

(註1)：距離送風口正面100mm、風量最大、未安裝濾網時的代表示例。

------------------------------ Tab3 showing ------------------------------

尺寸圖

  • 單位mm

ER-Q

小型風扇型

(註1)：本公司生產的專用於安裝支架的螺紋孔。請勿用於除此之外的安裝作業。將本產品安裝於機櫃等處時，請使用2-φ3.5安裝孔。

------------------------------ Tab4 showing ------------------------------

電路／連接

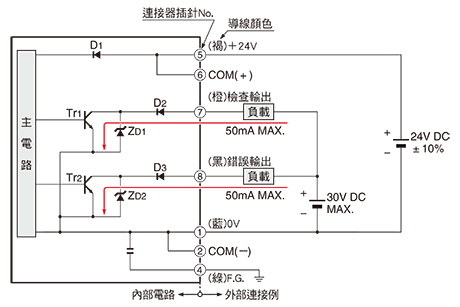

輸入、輸出電路圖

輸入、輸出電路圖

插針排列圖

插針排列圖

端子No.端子名稱導線顏色
10V藍
2COM(－)-
3N.C.(不能使用)-
4F.G.綠
5＋24V褐
6COM(＋)-
7檢查輸出橙
8錯誤輸出黑

------------------------------ Tab5 showing ------------------------------

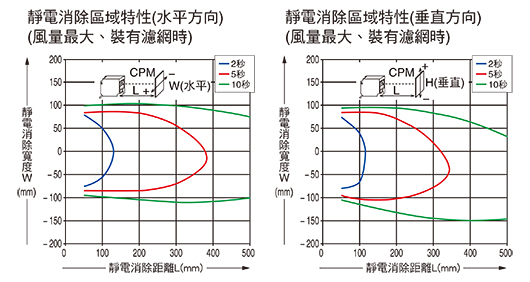

靜電消除特性

通過□150mmCPM(充電板監視器)測量。(在CPM中心位置)
(代表示例)
