停產資訊
------------------------------ Tab2 showing ------------------------------
規格
檢測頭
| 種類 | 超薄型 | |||
|---|---|---|---|---|
| 對照型 | 擴散 反射型 | |||
| 正面檢測 | 側面檢測 | |||
| 型號 | SH-21 | SH-21E | SH-22 | |
| 適用 放大器 | SU-7系列 | |||
| 檢測距離 | 300mm | 50mm (註2) | ||
| 檢測物體 | 最小檢測物體 φ0.3mm不透明體 (最佳狀態下) (註3) | 最小檢測物體 φ0.3mm銅線 (設定距離：3mm和最大靈敏度時) | ||
| 應差(滯後) | - | 動作距離的15%以下 (註2) | ||
| 重複精度 (垂直於檢測軸) | 0.03mm以下 | 0.15mm以下 | ||
| 工作狀態指示燈 | - | |||
| 環 境 性 能 | 保護構造 | IP62(IEC)、防滴形 | ||
| 使用環境 溫度 | -10〜+60℃(注意不可結露、結冰) 存儲時：-20〜+70℃ | |||
| 使用環境 濕度 | 35〜85%RH、存儲時：35〜85%RH | |||
| 使用環境 照明度 | 白熾燈：受光面照明度3,500lx以下 | |||
| 耐振動 | 頻率10〜55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||
| 耐衝擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | |||
| 投光元件 | 紅外線LED(調製式) | |||
| 發光波峰 波長 | 880nm | |||
| 材質 | 外殼：聚芳酯(加入玻璃纖維) | |||
| 電線 | 0.089mm2(超薄型：0.057mm2)單芯(擴散反射型：2根平行單芯線)遮罩電線，長3m | |||
| 電線延長 | 用同等的電線全長可延長至5m(超小型：10m)(透過型：投光器和受光器各1根) | |||
| 重量 | 本體重量： 投・受光器各約12g | 本體重量： 約24g | ||
| 附件 | 檢測頭安裝螺絲：2組(SH-22：1組) | |||
(註1)：無指定時的測量條件為使用環境溫度＝+23℃。
(註2)：擴散反射型感測器的檢測距離與應差是相對于白色無光澤紙(50×50mm)的數值。
(註3)：最佳狀態是指在受光狀態下的一定距離，調節靈敏度至工作狀態指示燈剛好亮起時的狀態。
| 種類 | 超小型 | |||
|---|---|---|---|---|
| 對照型 | 擴散 反射型 | |||
| 綠色LED | 紅色LED | |||
| 型號 | SH-31G | SH-33R | SH-32R | |
| 適用 放大器 | SU-7系列 | |||
| 檢測距離 | 100mm | 2m | 100mm (註2) | |
| 檢測物體 | 最小檢測物體 φ1mm不透明體 (設定距離：100mm和最佳靈敏度時) (註4) | 最小檢測物體 φ1mm不透明體 (設定距離：2m和最佳靈敏度時) (註4) | 不透明體、 半透明體、 透明體(註3) | |
| 應差(滯後) | - | 動作距離的15%以下 (註2) | ||
| 重複精度 (垂直於檢測軸) | 0.1mm以下 | 0.5mm以下 | ||
| 工作狀態指示燈 | 紅外線LED(當放大器的檢測輸出為ON時亮起， 位於對照型檢測頭的投光器上) | |||
| 環 境 性 能 | 保護構造 | IP66(IEC)、耐水形 | ||
| 使用環境 溫度 | -25〜+60℃(注意不可結露、結冰) 存儲時：-30〜+70℃ | |||
| 使用環境 濕度 | 35〜85%RH、存儲時：35〜85%RH | |||
| 使用環境 照明度 | 白熾燈：受光面照明度3,500lx以下 | |||
| 耐振動 | 頻率10〜55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||
| 耐衝擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | |||
| 投光元件 | 綠色LED(調製式) | 紅色LED(調製式) | ||
| 發光波峰 波長 | 570nm | 680nm | 700nm | |
| 材質 | 外殼：ABS、透鏡：聚芳酯 | |||
| 電線 | 0.089mm2(超薄型:0.057mm2)單芯(擴散反射型：2根平行單芯線)遮罩電線，長3m | |||
| 電線延長 | 用同等的電線全長可延長至5m(超小型：10m)(對照型：投光器和受光器各1根) | |||
| 重量 | 本體重量： 投・受光器各約10g | 本體重量： 約20g | ||
| 附件 | - | |||
(註1)：無指定時的測量條件為使用環境溫度＝+23℃。
(註2)：擴散反射型感測器的檢測距離與應差是相對于白色無光澤紙(50×50mm)的數值。
(註3)：使用前，請務必通過實際檢測進行確認。
(註4)：最佳狀態是指調節靈敏度至工作狀態指示燈剛好亮起時的狀態。
| 種類 | 標記感測器 | 玻璃電路板 檢測感測器 | |||
|---|---|---|---|---|---|
| 小光點 | 行 聚焦 | ||||
| 紅色 | 綠色 | ||||
| 型號 | SH-82R | SH-82G | SH-84R | SH-72 | |
| 適用 放大器 | SU-7系列 | ||||
| 檢測距離 | 10〜14 mm (中心12mm) (光點直徑φ0.7mm) (註2) | 10〜14 mm (中心12mm) (光點直徑φ1mm) (註2) | 17〜23 mm (中心20mm) (光點尺寸1×4mm) (註2) | 0.5〜7.5 mm (帶透明玻璃電路板) | |
| 檢測物體 | 最小檢測物體 0.07mm寬白紙上的黑線 (設定距離：12mm 和最佳靈敏度時)(註4) | 最小檢測物體 0.2mm寬白紙上的黑線 (設定距離：12mm 和最佳靈敏度時)(註4) | 最小檢測物體 0.07mm寬白紙上的黑線(註5) (設定距離：20mm 和最佳靈敏度時) (注4) | □24mm以上的透明玻璃、鋁制乾燥鏡等(註3) | |
| 應差 (滯後) | 動作距離的10%以下(註2) | 動作距離的5%以下 | |||
| 重複 精度 (垂直於檢測軸) | 0.02mm以下 | 0.03mm以下 | 0.03mm以下(註6) | 0.03mm以下 (檢測軸方向) | |
| 動作 顯示燈 | 紅外線LED(放大器側檢測輸出ON時亮起) | - | |||
| 環 境 性 能 | 保護構造 | - | |||
| 使用環境溫度 | -10〜+55℃(注意不可結露、結冰)、 存儲時：-20〜+70℃ | -10〜+60℃(注意不可結露、結冰) 存儲時：-10〜+60℃ | |||
| 使用環境濕度 | 35〜85%RH、存儲時：35〜85%RH | ||||
| 使用環境照明度 | 白熾燈：受光面照明度3,500lx以下(SH-61R:2,000lx以下) | ||||
| 耐振動 | 頻率10〜500Hz 雙振幅3mm (玻璃電路板檢測感測器的頻率10〜55Hz 雙振幅1.5mm) X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 紅色LED (調製式) | 綠色LED (調製式) | 紅色LED (調製式) | 紅外線LED (調製式) | |
| 發光 波峰 波長 | 680nm | 570nm | 680nm | 880nm | |
| 材質 | 外殼：聚芳酯 透鏡：丙烯 | 外殼：聚芳酯 | |||
| 電纜 | 0.089mm2 2根平行單芯線(耐藥品型：單芯)遮罩電纜，長2m(玻璃電路板檢測感測器：長3m) | ||||
| 電纜 延長 | 用同等的電纜全長可延長至5m(SH-61R ：投光器和受光器各1根) | ||||
| 重量 | 本體重量： 約20g | 本體重量： 約25g | |||
| 附件 | - | ||||
(註1)：無指定時的測量條件為使用環境溫度=+23℃。
(註2)：擴散反射型感測器的檢測距離與應差是相對于白色無光澤紙(50×50mm)的數值。
(註3)：使用前，請務必通過實際檢測進行確認。
(註4)：最佳靈敏度、以工作狀態指示燈在入光時燈亮為佳。
(註5)：SH-84R的最小檢測物體是指根據以下顯示的光點感測器檢測一條黑線的情況。
(註6)：SH-84R的重複精度是指當檢測物體如下所示靠近光點旁邊時的情況。(如果從上或從下靠近時，應為0.12mm。)
| 種類 | 超小型 | |
|---|---|---|
| 對照型 | ||
| 紅色 | ||
| 型號 | SH-31R | |
| 適用放大器 | SU-7系列 | |
| 檢測距離 | 1m | |
| 檢測物體 | 最小檢測物體 ø1mm不透明體 (設定距離1m和最佳靈敏度時)(註2) | |
| 應差 (滯後) | - | |
| 重複精度 (垂直於檢測軸) | 0.1mm以下 | |
| 工作狀態指示燈 | 紅外線LED(當放大器的檢測輸出為ON時亮起， 位於對照型檢測頭的投光器上) | |
| 環 境 性 能 | 保護構造 | IP66(IEC)、耐水形 |
| 使用環境溫度 | -25～+60℃(注意不可結露、結冰) 保存時：-30～+70℃ | |
| 使用環境濕度 | 35～85%RH、保存時：35～85%RH | |
| 使用環境照度 | 白熾燈：受光面照明度3,500ℓx以下 | |
| 耐振動 | 耐久10～55Hz 雙振幅1.5mm XY和Z方向各2小時 | |
| 耐衝擊 | 耐久500m/s2(約50G) XY和Z方向各3次 | |
| 投光元件 | 紅外線LED(調製式) | |
| 發光波峰波長 | 700nm | |
| 材質 | 外殼：ABS、透鏡：聚芳酯 | |
| 電線 | 0.089mm2(超薄型:0.057mm2)單芯(擴散反射型：2根平行單芯線)遮罩電線，長3m | |
| 電線延長 | 用同等的電線全長可延長至5m(超小型：10m)(對照型：投光器和受光器各1根) | |
| 重量 | 本體重量：投・受光器各約10g | |
| 附件 | - | |
(註1)：無指定時的測量條件為使用環境溫度=+23℃。
(註2)：最佳狀態是指調節靈敏度至工作狀態指示燈剛好亮起時的狀態。
| 種類 | 耐藥品型 | |
|---|---|---|
| 對照型 | ||
| 型號 | SH-61R | |
| 適用 放大器 | SU-7系列 | |
| 檢測距離 | 2.5m [安裝在另售的安裝支架 (MS-SH6-2)上並用作限定反射型時為5〜80mm(中心25mm)(註2)] | |
| 檢測物體 | φ5mm以上的不透明體 [安裝在另售的安裝支架 (MS-SH6-2)上並用作限定反射型時為φ1mm以下(設定距離為：25mm且為最佳靈敏度] | |
| 應差 (滯後) | - [安裝在另售的安裝支架 (MS-SH6-2)上並用作限定反射型時為動作距離的15％以下(註2)] | |
| 重複 精度 (垂直於檢測軸) | 0.1mm以下 [安裝在另售的安裝支架 (MS-SH6-2)上並用作限定反射型時為0.1mm以下(設定距離：25mm和最佳靈敏度時)(註3)] | |
| 動作 顯示燈 | 橙色LED [當放大器的檢測輸出ON時亮起， 且配備在投光器上] | |
| 環 境 性 能 | 保護構造 | IP67(IEC) 防浸形 |
| 使用環境溫度 | -10〜+55℃(注意不可結露、結冰)、 儲存時：-20〜+70℃ | |
| 使用環境濕度 | 35〜85%RH、儲存時：35〜85%RH | |
| 使用環境照明度 | 白熾燈：受光面照明度3,500lx以下(SH-61R:2,000lx以下) | |
| 耐振動 | 頻率10〜500Hz 雙振幅3mm (玻璃電路板檢測感測器的頻率10〜55Hz 雙振幅1.5mm) X,Y和Z方向各2小時 | |
| 耐衝擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | |
| 投光元件 | 紅色LED (調製式) | |
| 發光 波峰 波長 | 644nm | |
| 材質 | 外殼：氟化樹脂 電線外被：氟化樹脂 | |
| 電線 | 0.089mm2 2根平行單芯線(耐藥品型：單芯)遮罩電線，長2m(玻璃電路板檢測感測器：長3m) | |
| 電線 延長 | 用同等的電線全長可延長至5m(SH-61R ：投光器和受光器各1根) | |
| 重量 | 本體重量： 各約15g | |
| 附件 | MS-SH6-1(檢測頭安裝支架)： 2個 | |
(註1)：無指定時的測量條件為使用環境溫度=+23℃。
(註2)：用於限定反射檢測模式的耐藥品型感測器的檢測距離及應差是以白色無光澤紙(150×150mm)為檢測物體的。
(註3)：最佳靈敏度、以工作狀態指示燈在入光時燈亮為佳。
放大器
| 種類 | 基本 型 | 外部同步輸入 型 | 遙控型 | 外部靈敏度切換 型 | |
|---|---|---|---|---|---|
| 型 號 (註2) | NPN輸出 | SU-7(J) | SU-75 | SU-77 | SU-79 |
| PNP輸出 | SU-7P | - | - | - | |
| 適用 檢測頭 | SH系列 | ||||
| 電源電壓 | 12〜24V DC±10% 脈動P-P10%以下 | ||||
| 消耗電流 | 35mA以下 | ||||
| 檢測輸出 | <NPN輸出型> NPN開路集電極晶體管 ・最大流入電流：100mA ・外加電壓：30V DC以下(檢測輸出和0V之間) ・剩餘電壓：1.0V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ・最大源電流：100mA ・外加電壓：30V DC以下(檢測輸出和+V之間) ・剩餘電壓：2.0V以下(源電流為100mA時) 1.0V以下(源電流為16mA時) | ||||
| 輸出動作 | 用ON/OFF按鈕選擇檢測時ON/非檢測時ON(SU-77可用外部輸入選擇) | ||||
| 短路保護 | 裝備 | ||||
| 自己診斷輸出 | <NPN輸出型> NPN開路集電極晶體管 ・最大流入電流：50mA ・外加電壓：30V DC以下(自診斷輸出和0V之間) ・剩餘電壓：1.0V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ・最大源電流：50mA ・外加電壓：30V DC以下(自診斷輸出和+V之間) ・剩餘電壓：2.0V以下(源電流為50mA時) 1.0V以下(源電流為16mA時) | ||||
| 輸出動作 | 不穩定檢測ON狀態(約40ms後自動恢復)，或檢測輸出短路(短路矯正後恢復) (對於遙控型，在約40ms時或接受外部靈敏度設定輸入時轉為ON) | ||||
| 短路保護 | - | ||||
| 反應時間 | 0.6ms以下(使用防干擾功能時0.8ms以下) | ||||
| 工作狀態指示燈 | 紅色LED(檢測輸出ON時亮起) | ||||
| 穩定指示燈 | 綠色LED "RUN"模式：穩定入光時、穩定非入光時亮起點燈 "SET"模式：設定靈敏度時，當(ON/OFF的入光量差大於應差時，閃爍2次，但當等於或小於應差時，閃爍15次)，在設置防干擾功能後也閃爍2次 "SET"模式→切換為"SIF"模式或"RUN"模式：根據靈敏度餘量閃爍0～5次 | ||||
| 投光停止功能 | - | 裝備 | - | - | |
| 外部同步功能 | - | 裝備(期間同步/微分同步切換式) | - | - | |
| 外部靈敏度設定功能 | - | - | 裝備 | - | |
| 外部靈敏度切換功能 | - | - | - | 裝備(保存4檔靈敏度) | |
| 靈敏度轉移・ 限定功能 | 轉移設定靈敏度 | ||||
| 防干擾功能 | 裝備 | ||||
| 計時器功能 | 接通延遲/斷開延遲計時器配備 (0〜5s可變) | - | 接通延遲/斷開延遲計時器配備 (0〜5s可變) | ||
| 環 境 性 能 | 使用環境 溫度 | -10〜+55℃(注意不可結露、結冰)、 存儲時：-20〜+70℃ | |||
| 使用環境 濕度 | 35〜85%RH、存儲時：35〜85%RH | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表 | ||||
| 耐振動 | 頻率：10〜150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度:100m/s2(約10G) X,Y和Z方向各5次 | ||||
| 材質 | 外殼：耐熱ABS 外罩：聚芳酯 電線固定杆：PPS | ||||
| 電線 | 0.15mm2 6芯(SU-7 ：0.2mm2 4芯)橡皮電線 長2m(SU-7J除外) | ||||
| 電線延長 | 0.3mm2 以上的電線全長可延長至100m | ||||
| 重量 | 本體重量: 約65g | ||||
| 附件 | MS-DIN-2(放大器安裝支架)：1個、SU-CT1(剝線器)：1個 | ||||
(註1)：無指定時的測量條件為使用環境溫度＝+23℃。
(註2)：SU-7J為介面型。
------------------------------ Tab3 showing ------------------------------
尺寸圖
- 單位mm

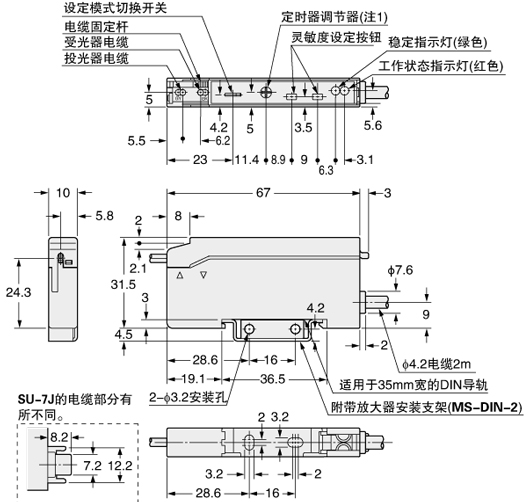

SU-7□(生產終止品)
附帶放大器安裝支架的安裝圖
(註1)：SU-75則為外部同步切換開關。(註2)：上圖所示為未安裝外罩的狀態。
MS-DIN-2
放大器安裝支架(放大器附帶)
材質 ：SPCC(光澤鍍鋅)

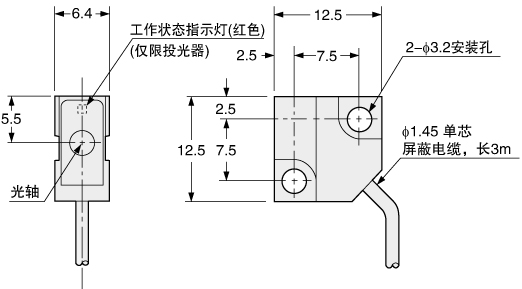

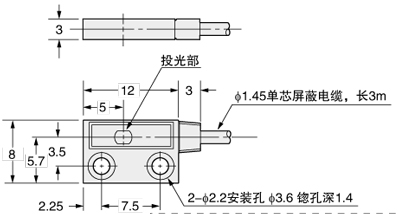

SH-21
檢測頭
投光器
SH-21E
檢測頭
(註1)：投光器和受光器的尺寸一致。

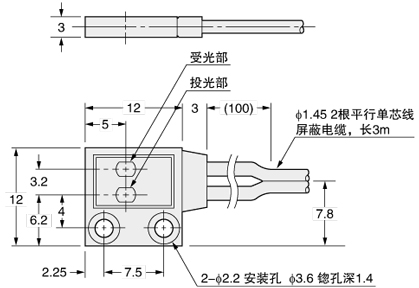

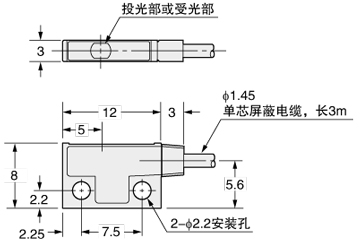

SH-22
檢測頭
SH-31R(生產終止品)
SH-31G
SH-33R
檢測頭
SH-32R(生產終止品)
檢測頭
(註1)：投光器和受光器的尺寸一致。

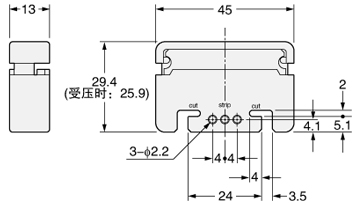

SU-CT1
剝線器(放大器附帶)
材質：POM

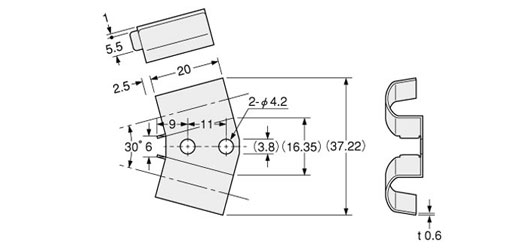

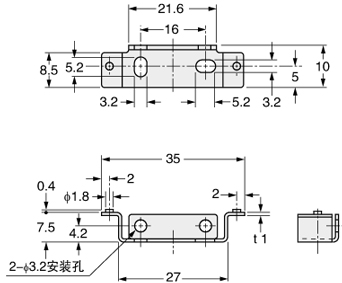

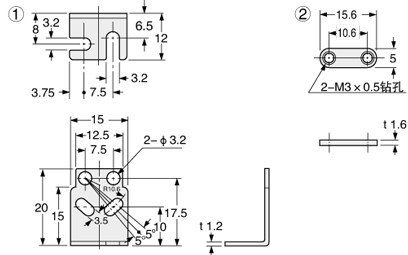

MS-DS-1
檢測頭安裝支架(另售)
材質：SPCC(光澤鍍鋅)M3(長14mm)帶墊圈螺絲2個

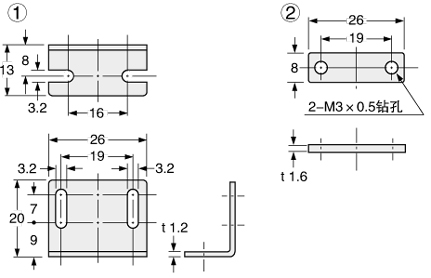

MS-SS3-1
檢測頭安裝支架(另售)
材質：SPCC(光澤鍍鋅)M3(長12mm)帶墊圈螺絲2個
生產終止品

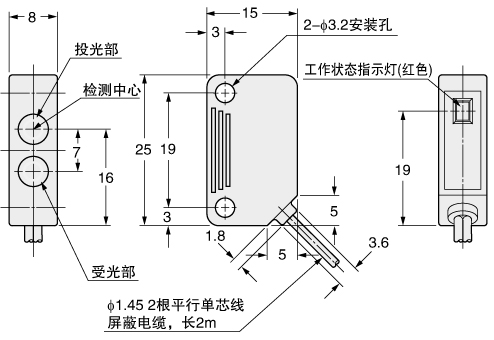

SH-82R
SH-82G
SH-84R
檢測頭

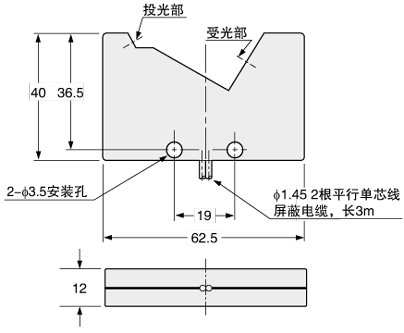

SH-72
檢測頭

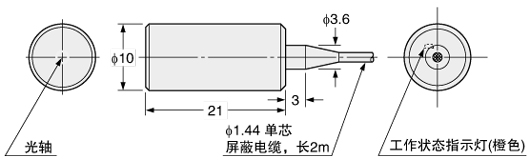

SH-61R
檢測頭

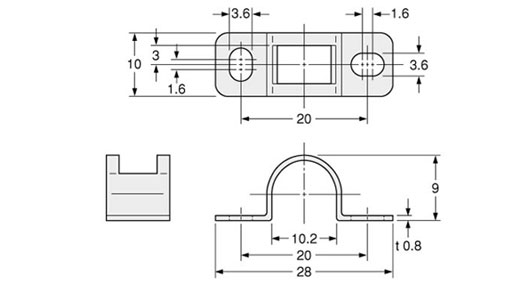

MS-SH6-1
檢測頭安裝支架(SH-61R附帶)
材質：SUS304
MS-SH6-2
檢測頭安裝支架(另售)
材質：SUS304
------------------------------ Tab4 showing ------------------------------
電路／連接

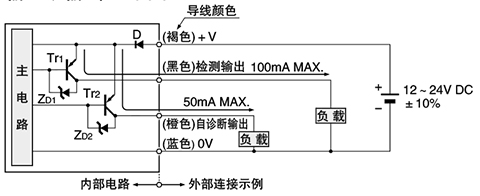

標準型・NPN輸出型
SU-7 SU-7J

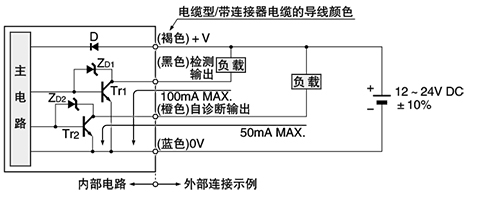

輸入・輸出電路圖
符號･･･
D : 電源逆接保護用二極管
ZD1、ZD2: 電湧電壓吸收用齊納二極管
Tr1、Tr2: NPN輸出晶體管

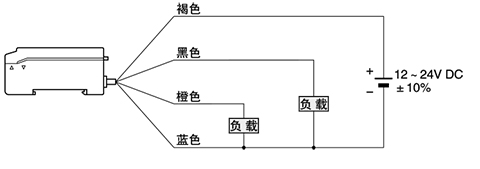

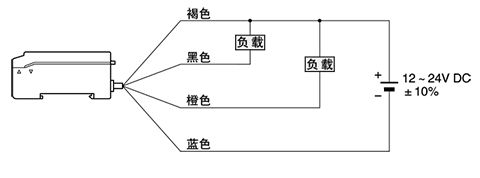

連接圖

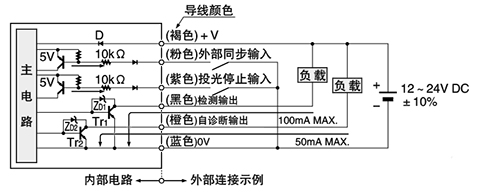

外部同步輸入型
SU-75
輸入・輸出電路圖
符號･･･
D : 電源逆接保護用二極管
ZD1、ZD2: 電湧電壓吸收用齊納二極管
Tr1、Tr2: NPN輸出晶體管

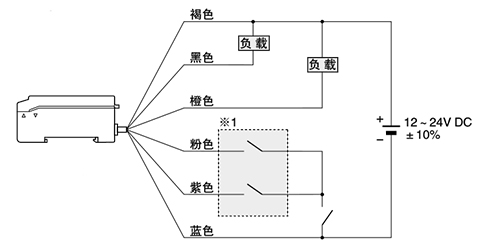

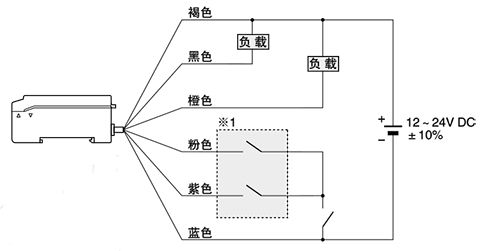

連接圖
※1
遙控型
SU-77

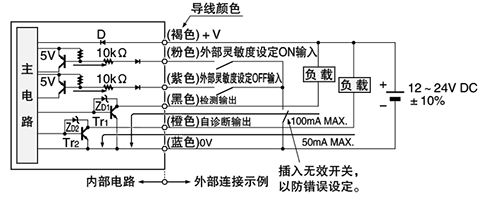

輸入・輸出電路圖
符號･･･
D : 電源逆接保護用二極體
ZD1、ZD2: 電湧電壓吸收用齊納二極體
Tr1、Tr2: NPN輸出晶體管

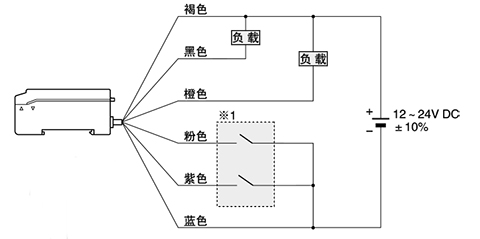

連接圖
※1

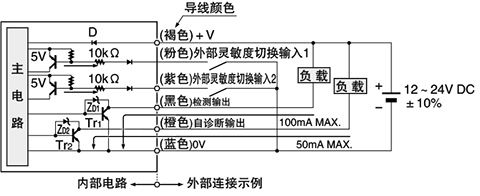

外部靈敏度切換型
SU-79
輸入・輸出電路圖
符號･･･
D : 電源逆接保護用二極管
ZD1、ZD2: 電湧電壓吸收用齊納二極管
Tr1、Tr2: NPN輸出晶體管
連接圖
※1
標準型·PNP輸出型
SU-7P
輸入・輸出電路圖
符號･･･
D : 電源逆接保護用二極管
ZD1、ZD2: 電湧電壓吸收用齊納二極管
Tr1、Tr2: PNP輸出晶體管
連接圖
------------------------------ Tab5 showing ------------------------------
檢測特性
※代表示例
SH-21 SH-21E
對照型
平行移動特性
SH-31G
對照型
平行移動特性
SH-33R
對照型
平行移動特性
SH-22
擴散反射型
檢測區域特性
生產終止品
SH-31R
對照型
平行移動特性
SH-32R
擴散反射型
檢測區域特性
檢測物體尺寸—檢測距離特性
當檢測物體的尺寸小於標準尺寸(白色無光澤紙：50×50mm)時，檢測距離如左圖所示縮短。
（為繪製左圖，感測器靈敏度設定在100mm距離時， 能檢測一張50×50mm的白色無光澤紙。）
SH-61R
耐藥品型
平行移動特性
時的檢測區域特性
SH-72
玻璃電路板檢測感測器
檢測區域特性
SH-82R
標記感測器
檢測區域特性
SH-82G
標記感測器
檢測區域特性
SH-84R
標記感測器
檢測區域特性
------------------------------ Tab6 showing ------------------------------
• 請將檢測頭和專用放大器配套使用。
安裝
- 使用鑽孔螺絲
耐藥品型檢測頭
放大器
- 請勿在接觸下列藥品的場所進行使用。
切忌暴露於液態鹼金屬(鈉、鉀、鋰等)、氟化氣(F2)、ClF3、OF2(包括氣態)等處使用。 - 如果延長電線，延長部分不應暴露於藥品處。
配線
- 自診斷輸出未裝備短路保護電路。
請勿直接連接電源或容性負載。
靈敏度設定
| 標準設定 |
|---|
| 可按下“ON”按鈕(有工件)設定。動作水平的基準值自動設為入光量差的中值。 |
●最大靈敏度的設定
| 全能設定 |
|---|
| 設定最大靈敏度。 注意，如果是反射型時，若存在背景物體，則檢測輸出即使沒有檢測物體也可能會變成ON。 |
※利用外部輸入設定靈敏度

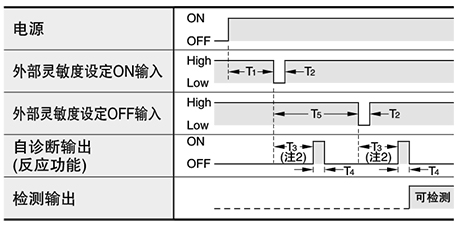

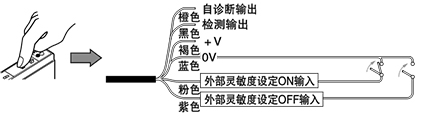

| 外部靈敏度設定(僅限SU-77) |
|---|
| 靈敏度可用外部靈敏度設定輸入設定，不需按按鈕。(無法通過外部靈敏度設定輸入進行轉移設定。) 設定步驟 步驟類同於靈敏度設定按鈕的使用方法，將外部靈敏度設定輸入 設置為“Low”，即可代替原有的點擊靈敏度設定按鈕的操作。模 式切換開關可設定在“SET”或“RUN”上。 ・時間表 當感測器確定ON輸入或OFF輸入後，自診斷輸出保持ON約40ms。 (如果ON和OFF之間的差異(入光量差)很微小，以致於不能穩定檢測時，它不變為ON。) T1≧1,000ms、3,000ms＞T2≧5ms、T3≒310ms、T4≒40ms、T5≧500ms (註1):信號條件Low：0～1V，High：4.5～30V或斷路 輸入阻抗：10kΩ (註2):在T3中請勿移動工件或改變入光量。 |

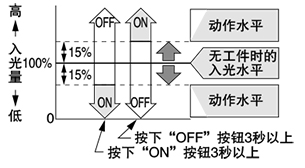

●檢測細微差異的靈敏度
| 限定靈敏度設定 |
|---|
| 細微檢測的設定只有在沒有檢測工件時，按一下按扭。 檢測微小物體 不檢測背景的穩定檢測 設定步驟 按下“ON”或“OFF”按鈕3秒以上時，設定如下圖所示。 (請注意輸出動作不能 相反。) 例如，檢測微小物體時 應按下“ON”按鈕。 |

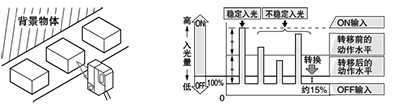

●在入光量波動情況下的應用
| 轉移設定 |
|---|
| 如果在工件存在或工件缺少狀態下入射光穩定，把動作水平轉換至此狀態，即使入射光在其他狀態下不穩定，仍可進行穩定檢測。設定水平同限定靈敏度的設定。但是，由於動作水平是在一般靈敏度設定後轉換的，因此可選擇輸 出動作。 設定步驟 按下在穩定受光狀態的靈敏度設定按鈕。 例如，對於反射型感測器，如果存在背景物體，只有在背景物體 被檢測後按下按鈕。 |
◎通常靈敏度設定
外部靈敏度切換功能(僅限SU-79)
- 能保存4檔靈敏度水準，可按您的需要進行選擇。
將靈敏度切換輸入1、2設置為“High”或“Low”，來指定保存靈敏度的通道。
配線
信號條件
Low：0～1V
High：4.5～30V或斷開
輸入阻抗：10kΩ
通道指定
| 輸入 | 切換輸入1 | 切換輸入2 | |
|---|---|---|---|
| 通道 | |||
| 1 | Low | Low | |
| 2 | Low | High | |
| 3 | High | Low | |
| 4 | High | High | |

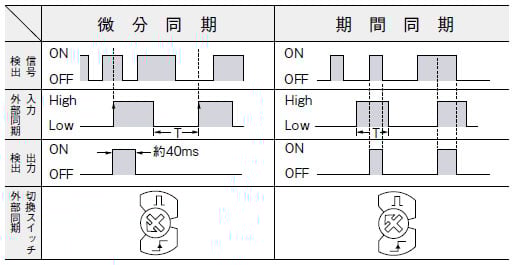

外部同步功能(僅限SU-75)
- 外部同步功能要用來控制檢測同步。
可用微分同步或期間同步。
T≧0.6ms（使用防干擾功能時≧0.8ms）
(註1):外部同步切換開關必須完全順時針或逆時針旋轉。
投光停止功能(僅限SU-75)
- 將投光停止輸入(紫色)設置為“Low”時，停止投光。
由於無檢測物體時檢測輸出能設為ON/OFF，此功能可用於起始檢測。
當檢測輸出根據投光停止輸入的開、關進行追蹤時可判定為正常，不進行追蹤時則可判定為感測器異常。
計時器功能(SU-75除外)
- SU-7系列（SU-75除外）都配備有0～5s可變接通延遲/斷開延遲計時器。
接通延遲
因其可使短時間檢測無效，適於生產線阻塞狀態、或移動時間較長的檢測。
斷開延遲
可將輸出信號延長 至一定時間，因此最適用於連接設備的反應時間較慢，檢測時間無法滿足 該反應時間的場合。
- 設定計時器時間
通過接通延遲/斷開延遲兼用的計時器調節器進行設定。
(註1):請在“SET”模式下設定計時器。“RUN”或“SIF”模式下，為防止設定錯誤，無法設定計時器時間。
防干擾功能
(註1):防干擾功能增加應差和反應時間。設定之後，確保檢查工作。
(註2):與對照型檢測頭組合並使用防干擾功能時，請通過標準設定、限定設定或轉移設定來設定靈敏度。
- SU-7都配備有防干擾功能。通過設定不同的投光頻率，檢測頭可貼近安裝。(最多2台)
自診斷功能
- 感測器檢查入光量，如果因灰塵、污垢或光軸未對齊而使 強度降低，則會產生輸出。
[1]自診斷輸出晶體管在穩定檢測時保持在“OFF”狀態。
[2]當檢測輸出變化時，如入光量未達到穩定受光或穩定非入光水準，自診斷輸出變為“ON”，在約40ms後它將自動恢復(OFF)。
另外，當檢測輸出由入光變為非入光(遮光)狀態時，自診斷輸出會發生變化。
（檢測輸出的輸出動作不會受到影響。）
[3]在非入光(遮光)不足情況下，在自診斷輸出變為“ON”之前有一段延續時間。
靈敏度餘量顯示功能
| 閃爍次數 | 0 | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|
| 餘量（%） (與動作水平相應的餘量) | 15以下 | 15～30 | 30～45 | 45～60 | 60～75 | 75以上 |
- 設定靈敏度後，可確認靈敏度餘量。當模式切換開關從 “SET”變為“SIF”或“RUN”時，穩定指示燈(綠色)閃爍，閃 爍的次數表明穩定餘量。
符合CE的使用條件(與SH-3□組合時)
請在電線上安裝鐵氧體磁芯。
- 將本產品作為符合CE標誌的產品進行使用時，必須進行下列處理。
在放大器側附近安裝鐵氧體磁芯。
此時，請將檢測頭電線繞成1卷。
使用鐵氧體磁芯時，請準備好下述產品1件(或類似產品)。
<推薦品>
ESD-SR-110 「NEC東金株式會社生產」
其它
- 使用時，請避開電源接通時的過渡狀態(0.5s)。
