基本資訊
下一代新型系列，光纖感測器的新替代品
UL : Recognition認證(EX-33(-PN)、5m電線長度型除外)
特點
設計簡單
您只需在要停止或確認有無工件的位置鑽一個φ4mm的孔。(反射型為φ6mm)而且，檢測軸中心與安裝孔中心一致，可更方便地設定檢測位置。
新型設計彌補了光纖感測器的所有不足
EX-30 系列彌補了光纖感測器的所有不足，如
- 難於找到放置放大器的合適位置
- 光纖易折損
- 因光纖難於彎曲而所需要的額外空間
- 因不得不使用保護管以防止光纖折損而帶來的麻煩
省電
EX-30 系列與以往產品相比，最多可減少約35％的耗電量。可有效促進環保。 ※ 2011 年4 月以後生產部分開始變更。
長距離檢測
身為小型規格，卻實現了長距離檢測。
對照型：500mm[EX-33(-PN)为800mm]、反射型：50mm
高速反應：0.5ms
實現了與光纖感測放大器等同的0.5ms 高速反應。可檢測小型物體、對高速移動物體進行計數以及正確定位電路板等物體。
全球適用
符合CE標誌/UKCA標誌的EMC指定，並取得UL Recognition認證(5m電線長度型除外)。另外，還備有在歐洲需求量較大的PNP輸出型。
對照型感測器中備有帶動作切換開關和靈敏度調節器型產品 [EX-33(-PN)]
(1)動作切換開關
1個產品即可實現入光時ON、非入光時ONの的切換。
受光器
(2)靈敏度調節器
需要微調光量時非常方便。
投光器
(3)清晰易見的雙色指示燈
所有類型的產品中均配備有清晰易見的雙色指示燈。
受光器

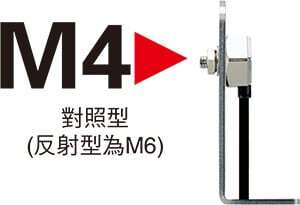

可與標準型光纖一樣安裝
與標準型光纖感測器一樣可用螺絲安裝( 對照型為M4、反射型為M6)。 這種方法可以使它們與原有的高價光纖感測器一樣引入生產線。

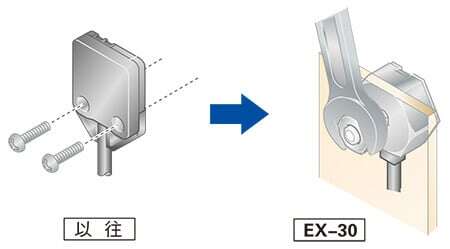

1 點緊固將安裝工作量減少一半
對於原有光電感測器而言，安裝對照型時開孔、擰緊螺絲共需操作4次，而反射型則需2 次。但EX-30 系列僅為1 點擰緊安裝，因而安裝工作量可減少一半。

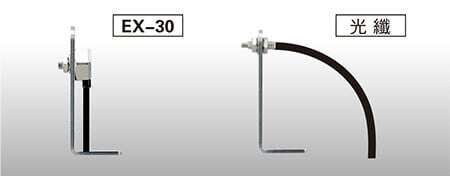

佔用很小空間
與原有的光纖不同，彎曲半徑不成問題， 感測器可沿傳送帶安裝。

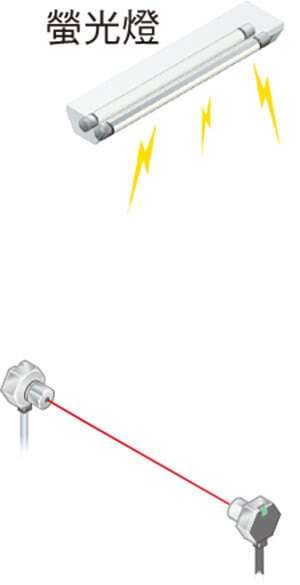

配備防變頻光的電路
對應變頻光等干擾光的能力顯著增強。
無需保護管
EX-30系列具有高彎曲強度，因此無需使用防止電線折損且安裝麻煩的保護管。這也進一步凸顯了成本優勢。

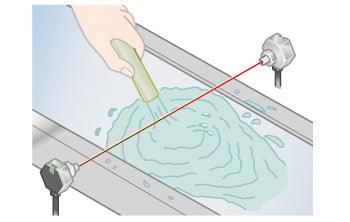

保護構造IP67
其保護構造達到IP67，即使在沾水的生產線上也可放心使用。
注意： 檢測中沾水時，有時會檢測水滴。
清晰易見的雙色指示燈
所有類型的產品中均配備有清晰易見的雙色指示燈。
配備靈敏度調節器(僅限反射型、帶動作切換開關的對照型)
反射型、帶動作切換開關的對照型配備有靈敏度調節器。需要微調時非常方便。
------------------------------ Tab2 showing ------------------------------
用途
檢測IC高度
------------------------------ Tab3 showing ------------------------------
種類
| 種類 | 形狀 | 檢測距離 | 型式名 (註1) | 輸出 | 輸出動作 | |
|---|---|---|---|---|---|---|
| 對 照 型 |
| 500mm | EX-31A | NPN開路集電極 晶體管 | 入光時ON | |
| EX-31B | 遮光時ON | |||||
| EX-31A-PN | PNP開路集電極 晶體管 | 入光時ON | ||||
| EX-31B-PN | 遮光時ON | |||||
| 帶動作切換開關 |
| 800mm | EX-33 | NPN開路集電極 晶體管 | 可用切換開關選 擇入光時ON/ 遮光時ON | |
| EX-33-PN | PNP開路集電極 晶體管 | |||||
| 擴散反射型 |
| 50mm | EX-32A | NPN開路集電極 晶體管 | 入光時ON | |
| EX-32B | 非入光時ON | |||||
| EX-32A-PN | PNP開路集電極 晶體管 | 入光時ON | ||||
| EX-32B-PN | 非入光時ON | |||||
(註1)：對照型的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。
(例)EX-31A的投光器：EX-31P、EX-31A的受光器：EX-31AD
5m電線長度型
NPN輸出型中備有5m電線長度型(標準長度為2m)。(帶動作切換開關的對照型除外)
請在型號末尾加註“-C5”進行訂購。
(例)EX-31A的5m電線長度型為“EX-31A-C5”
------------------------------ Tab4 showing ------------------------------
選配
| 品名 | 型號 | 內容 | |
|---|---|---|---|
| 狹縫透光罩 (對照型專用) | OS-EX30-1 (狹縫透光罩尺 寸ø1mm) | 單側安裝時 | ・檢測距離： 200mm[EX-31□(-PN)] 320mm[EX-33(-PN)] ・最小檢測物體：ø2mm |
| 雙側安裝時 | ・檢測距離： 150mm[EX-31□(-PN)] 240mm[EX-33(-PN)] ・最小檢測物體：ø1mm | ||
(註1)：每組附帶1個狹縫透光罩和2個墊片。雙側安裝時需要2個。
狹縫透光罩
OS-EX30-1
狹縫透光罩適用於檢測小型物體和需提高檢測位置精度的場合。但安裝狹縫透光罩後，檢測距離會縮短。
------------------------------ Tab5 showing ------------------------------
------------------------------ Tab6 showing ------------------------------
尺寸圖
- 單位mm
EX-31□<br>EX-31□-PN
感測器
(註1)：投光器上沒有配備。
EX33<br>EX33-PN
感測器
(註1)：投光器上沒有配備。
(註2)：此為投光器上的靈敏度調節器。
EX-32□<br>EX-32□-PN
感測器
OS-EX30-1
狹縫透光罩本體
狹縫透光罩本體
材質：黃銅(鍍鎳)
墊片
材質：POM
------------------------------ Tab7 showing ------------------------------
電路／連接
NPN輸出型
輸入、輸出電路圖
（註1）:對照型感測器的投光器不配備輸出。
符號･･･
D1: 電源逆接保護用二極管
D2: 輸出逆接保護用二極管
ZD : 突波電壓吸收用齊納二極管
Tr : NPN輸出晶體管
連接圖
（註1）:對照型感測器的投光器不配備黑色導線。
PNP輸出型
輸入、輸出電路
（註1）:對照型感測器的投光器不配備輸出。
符號･･･
D1: 電源逆接保護用二極管
D2: 輸出逆接保護用二極管
ZD : 突波電壓吸收用齊納二極管
Tr : PNP輸出晶體管
連接圖
（註1）:對照型感測器的投光器不配備黑色導線。
------------------------------ Tab8 showing ------------------------------
檢測特性
EX-31□ EX-31□-PN
對照型
平行移動特性
EX-33 EX-33-PN
對照型
平行移動特性
EX-32□ EX-32□-PN
擴散反射型
檢測區域特性
當檢測物體的尺寸小於標準尺寸(白色無光澤紙：100mm×100mm)時，檢測距離如左圖所示縮短。
