基本資訊
超小型，仍可用M3螺絲安裝！
UL,CE,UKCA已取得
UL : Recognition認證(5m電線長度型除外)
特點
採用單晶圓光學集成電路使其小型化
單晶圓光學集成電路(全定制) 上裝有受光二極管和A/D 轉換電路。因此，尺寸雖小，但與原有產品相比，具有同等甚至更優的性能與可靠性。
長距離檢測
EX-20 系列儘管尺寸很小，但仍可進行長距離檢測[對照型：2m，鏡面反射型：200mm( 使用附帶反射鏡時)，擴散反射型：160mm]，因此，在寬闊的傳送裝置上也可發揮作用。
在超小型尺寸中的靈敏度調節器
感測器儘管尺寸很小，但仍配備靈敏度調節器。需要微調時非常方便。另外， 在側面檢測對照型受光器上配備有可切換輸出動作的工作模式開關。
採用紅色LED 點光源的清晰光軸
由於點光源的投光區域比原有面光源LED小，因此能投射高能量狹光。由於使用了紅色LED點光源，在較遠的地方也能清楚地看到紅點，檢測位的對齊與確認也能輕鬆進行。
另外，由於對照型裝備有可視狹光，因此能穩定檢測小型零件，如集成電路塊、鉛架等。
省電
EX-20系列與以往產品相比，最多可減少約35%的耗電量。可有效促進環保。 ※從2011年4月生產的部分起變更。
清晰易見的雙色指示燈
所有型號中均裝有清晰易見的雙色指示燈。( 橙色：工作狀態指示燈、綠色：穩定指示燈)
保護構造IP67
其保護構造達到IP67，即使在沾水的生產線上也可放
心使用。另外，感測器安裝支架用的全部是不銹鋼。
環境適應性
注意：檢測中沾水時，有時會檢測水滴。
配備防變頻光的電路
對應變頻光等干擾光的能力顯著增強
*從2011年4月生產的產品開始對應。
全球適用
不僅獲得CE標誌EMC指令認證、也獲得了UL認證。(電線長為5m型除外)還備有在歐洲需求廣的PNP輸出型。
適合安裝的2 種型號
備有側面和正面檢測型2 種型號。請根據安裝的位置選擇。

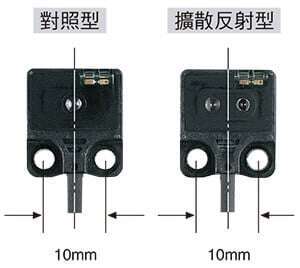

統一的尺寸
對照型及擴散反射型的正面檢測型號具有統一的形狀。
而且，由於安裝孔以檢測軸中心呈對稱，設計十分輕鬆。

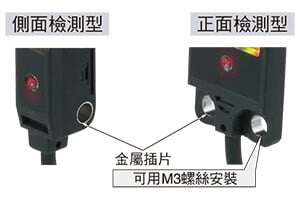

加固安裝部分
可用M3螺絲緊固。而且，為防螺絲過分緊固使產品損壞，安裝孔內裝有金屬插片。

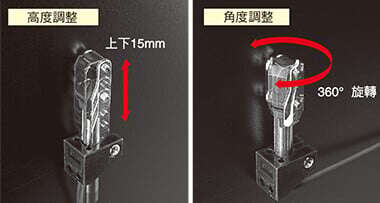

備有通用感測器安裝件
通用感測器安裝件( 對照型和側面檢測型EX-23 □專用) 能靈活自如地調節感測器的高度和角度。

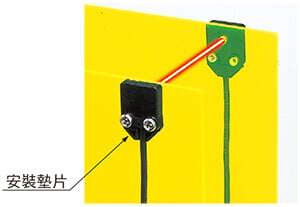

備有正面檢測型安裝墊片
正面檢測型能使用安裝墊片從後部安裝。
備有狹縫透光罩
側面、正面檢測型感測器均備有φ0.5mm 圓形狹縫透光罩和0.5mm×3mm 方形狹縫透光罩。
------------------------------ Tab2 showing ------------------------------
用途
檢測集成電路塊
------------------------------ Tab3 showing ------------------------------
種類
| 種類 | 形狀 | 檢測距離 | 型號 (註3) | 輸出 | 輸出動作 | ||
|---|---|---|---|---|---|---|---|
| 對照型 | 正面檢測 |
| 1m | EX-21A | NPN開路集電極晶體管 | 入光時ON | |
| EX-21A-PN | PNP開路集電極晶體管 | ||||||
| EX-21B | NPN開路集電極晶體管 | 非入光時ON | |||||
| EX-21B-PN | PNP開路集電極晶體管 | ||||||
| 側面檢測 |
| 2m | EX-23 | NPN開路集電極晶體管 | 通過切換開關選擇入關時ON或非入光時ON | ||
| EX-23-PN | PNP開路集電極晶體管 | ||||||
鏡面反射型 | 側面檢測 |
| 30～ 200mm (註1) | EX-29A | NPN開路集電極晶體管 | 入光時ON | |
| EX-29A-PN | PNP開路集電極晶體管 | ||||||
| EX-29B | NPN開路集電極晶體管 | 非入光時ON | |||||
| EX-29B-PN | PNP開路集電極晶體管 | ||||||
| 擴散 反射型 | 側面檢測 |
| 5～ 160mm (註2) | EX-22A | NPN開路集電極晶體管 | 入光時ON | |
| EX-22A-PN | PNP開路集電極晶體管 | ||||||
| EX-22B | NPN開路集電極晶體管 | 非入光時ON | |||||
| EX-22B-PN | PNP開路集電極晶體管 | ||||||
| 限 定 反 射 型 | 擴 散 光 型 | 正面檢測 |
| 2～ 25mm (中心10mm) | EX-24A | NPN開路集電極晶體管 | 入光時ON |
| EX-24A-PN | PNP開路集電極晶體管 | ||||||
| EX-24B | NPN開路集電極晶體管 | 非入光時ON | |||||
| EX-24B-PN | PNP開路集電極晶體管 | ||||||
| 小 光 點 型 | 側面檢測 |
| 6～ 14mm (中心10mm) | EX-26A | NPN開路集電極晶體管 | 入光時ON | |
| EX-26A-PN | PNP開路集電極晶體管 | ||||||
| EX-26B | NPN開路集電極晶體管 | 非入光時ON | |||||
| EX-26B-PN | PNP開路集電極晶體管 | ||||||
| 窄 視 角 反 射 型 | 長 距 離 光 點 型 | 側面檢測 |
| 45～ 115mm | EX-28A | NPN開路集電極晶體管 | 入光時ON |
| EX-28A-PN | PNP開路集電極晶體管 | ||||||
| EX-28B | NPN開路集電極晶體管 | 非入光時ON | |||||
| EX-28B-PN | PNP開路集電極晶體管 | ||||||
請購買另售的感測器安裝支架(4個機型)或通用感測器安裝件(EX-23□專用)。(參見配件)
(註1)：
鏡面反射型感測器的檢測距離是相對於反射鏡RF-200的數值。另外，檢測距離表示反射鏡的可設範圍。檢測物體的檢測距離也可為30mm以下。但如果反射鏡放置在100mm以下，檢測物體應為不透明體。
(註2)：5如果在50mm以下的檢測距離使用本產品，調節器調節範圍將會變得十分狹窄。
(註3)：對照型的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。
(例)EX-21A的投光器：EX-21P、EX-21A的受光器：EX-21AD
無反射鏡型
鏡面反射型中備有無反射鏡型。
請在型號末尾加註“-Y”進行訂購。
(例)EX-29A-PN的無反射鏡型為“EX-29A-PN-Y”
| 標準型 | 無反射鏡型 |
|---|---|
| EX-29A | EX-29A-Y |
| EX-29A-PN | EX-29A-PN-Y |
| EX-29B | EX-29B-Y |
| EX-29B-PN | EX-29B-PN-Y |
5m電線長度型
NPN輸出型中備有5m電線長度型(標準長度為2m)。(含鏡面反射型和無反射鏡型)訂購時，
請在型號末尾加註“-C5”。
(例)EX-29A-Y的5m電線長度型為“EX-29A-Y-C5”
| 標準型 | 5m電線長度型 |
|---|---|
| EX-21A | EX-21A-C5 |
| EX-21B | EX-21B-C5 |
| EX-23 | EX-23-C5 |
| EX-29A | EX-29A-C5 |
| EX-29B | EX-29B-C5 |
| EX-29A-Y | EX-29A-Y-C5 |
| EX-29B-Y | EX-29B-Y-C5 |
| EX-22A | EX-22A-C5 |
| EX-22B | EX-22B-C5 |
| EX-24A | EX-24A-C5 |
| EX-24B | EX-24B-C5 |
| EX-26A | EX-26A-C5 |
| EX-26B | EX-26B-C5 |
| EX-28A | EX-28A-C5 |
| EX-28B | EX-28B-C5 |
附件
RF-200(反射鏡)
------------------------------ Tab4 showing ------------------------------
選配
| 品名 | 型號 | 內容 | |||
|---|---|---|---|---|---|
| 圓型狹縫透光罩 (對照型專用) | 正面檢測用 | OS-EX20-05 (狹縫透光罩尺寸ø0.5mm) | 單側安裝時 | ・檢測距離：200mm ・最小檢測物體：ø2.6mm | |
| 雙側安裝時 | ・檢測距離：40mm ・最小檢測物體：ø0.5mm | ||||
| 側面檢測用 | OS-EX20E-05 (狹縫透光罩尺寸ø0.5mm) | 單側安裝時 | ・檢測距離：350mm ・最小檢測物體：ø3mm | ||
| 雙側安裝時 | ・檢測距離：70mm ・最小檢測物體：ø0.5mm | ||||
| 方型狹縫透光罩 (對照型專用) | 正面檢測用 | OS-EX20-05x3 狹縫透光罩尺寸0.5×3mm | 單側安裝時 | ・檢測距離：600mm ・最小檢測物體：ø2.6mm | |
| 雙側安裝時 | ・檢測距離：300mm ・最小檢測物體：0.5×3mm | ||||
| 側面檢測用 | OS-EX20E-05x3 (狹縫透光罩尺寸0.5×3mm) | 單側安裝時 | ・検出距離：800mm ・最小検出物體：ø3mm | ||
| 雙側安裝時 | ・檢測距離：400mm ・最小檢測物體：0.5×3mm | ||||
| 反射鏡 (鏡面反射型專用) | RF-210 | ・檢測距離：50～400mm ・最小檢測物體：ø30mm | |||
| 反射鏡 安裝支架 | MS-RF21-1 | RF-210用保護安裝支架 保護反射鏡免受因衝撞而引起的光軸偏差的影響。 | |||
| 反射帶 (鏡面反射型專用) | RF-11 | ・使用環境溫度： -25～+50℃ ・使用環境溫度： 35～85%RH [注意] ・避免受壓，如受壓過大，性能會降低，敬請注意。 ・不可裁切使用，以免降低其檢測性能。 | ・檢測距離： 70～200mm | ||
| RF-12 | ・檢測距離： 60～280mm | ||||
| 感測器安裝支架 | MS-EX20-1 | 適用於正面檢測型感測器的倒裝式安裝支架 (對照型感測器需2個支架。) | |||
| MS-EX20-2 | 適用於側面檢測型感測器的立式安裝支架 (對照型感測器需2個支架。) | ||||
| MS-EX20-3 | 適用於正面檢測型感測器的L型安裝支架 (對照型感測器需2個支架。) | ||||
| MS-EX20-4 | 適用於側面檢測型感測器的倒裝式安裝支架 (對照型感測器需2個支架。) | ||||
| 通用感測器安裝件 (註1) | MS-EXL2-4 | EX-22□/23□/26□、 EX-28□/29□用 | 能調節感測器的高度和角度。(對照型時，、需2個支架。) | ||
| MS-EX20-5 | EX-23□用 | ||||
| 安裝墊片 (正面檢測型專用) | MS-EX20-FS | 從背部安裝正面檢測型感測器時使用。 | |||
| 感測器檢查器 (註2) | CHX-SC2 | 適用於對照型感測器的光軸對齊。受光器的最佳位置由指示燈和音訊信號指示。 | |||
(註1)：請注意通用感測器安裝件MS-EXL2-4和MS-EX20-5感測器的安裝方法和安裝後的感測器光軸位置有差異。
(註2)：感測器檢查器的詳情請參閱CHX-SC2。
圓形狹縫透光罩
OS-EX20-05
一按即可安裝在感測器的前面。
OS-EX20E-05
一按即可安裝在感測器的前面。
方形狹縫透光罩
OS-EX20-05×3
一按即可安裝在感測器的前面。
OS-EX20E-05×3
一按即可安裝在感測器的前面。
反射鏡
RF-210
反射鏡安裝支架
MS-RF21-1
M3(長12mm)帶墊圈螺絲2個
反射帶
RF-11
RF-12
感測器安裝支架
MS-EX20-1
材質：SUS304M3(長5mm)盤頭螺絲(SUS304)2個
MS-EX20-2
材質：SUS304M3(長14mm)帶墊圈螺絲(SUS304)2個
MS-EX20-3
材質：SUS304M3(長5mm)盤頭螺絲(SUS304)2個
MS-EX20-4
材質：SUS304M3(長14mm)帶墊圈螺絲(SUS304)2個
通用感測器安裝件
MS-EX20-5
材質：壓鑄鋅合金M3(長12mm)帶墊圈螺絲(SUS304)2個、M3(長10mm)內六角螺栓(SUS304)1個、M3六角螺母(SUS304)1個
MS-EXL2-4
材質：壓鑄鋅合金M3(長14mm)帶墊圈螺絲(SUS304)2個、M3(長10mm)內六角螺栓(SUS304)1個、M3六角螺母(SUS304)1個
安裝墊片
MS-EX20-FS
每組10個
感測器檢查器
CHX-SC2
------------------------------ Tab5 showing ------------------------------
規格
| 種類 | 對照型 | 鏡面 反射型 | 擴散 反射型 | ||
|---|---|---|---|---|---|
| 正面檢測 | 側面檢測 | 側面檢測 | 側面檢測 | ||
| 型 號 (註2) | 入光時ON | EX-21A-PN | EX-23-PN (註3) | EX-29A-PN | EX-22A-PN |
| 非入光時ON | EX-21B-PN | EX-29B-PN | EX-22B-PN | ||
| 檢測距離 | 1m | 2m | 30〜200mm (註4) | 5〜160mm (註5) (200×200mm 白色無光澤紙) | |
| 檢測物體 | 最小檢測物體 φ2.6mm不透明體 (投光器和受光器之間設定距離:1m) | 最小檢測物體 φ3mm不透明體 (投光器和受光器之間設定距離:2m) | φ15mm以上的不透明體、 半透明體 (註4)(註6) | 不透明體、 半透明體、 透明體(註6) | |
| 應差 | - | 動作距離的15％以下 [200×200mm 白色無光澤紙] | |||
| 重複精度 (垂直於 檢測軸) | 0.05mm以下 | 0.5mm以下 | 0.3mm以下 | ||
| 電源電壓 | 12〜24V DC±10% 脈動P-P10%以下 | ||||
| 消耗電流 | 投光器：10mA以下、 受光器：10mA以下 | 13mA以下 | |||
| 輸出 | <NPN輸出型> NPN開路集電極晶體管 ・最大流入電流：50mA ・外加電壓：30V DC以下(輸出和0V之間) ・剩餘電壓：2V以下(流入電流為50mA時) 1V以下(流入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ・最大流出電流：50mA ・外加電壓：30V DC以下(輸出和+V之間) ・剩餘電壓：2V以下(源電流為50mA時) 1V以下(源電流為16mA時) | ||||
| 短路 保護 | 配備 | ||||
| 反應時間 | 0.5ms以下 | ||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起)(對照型：位於受光器上) | ||||
| 穩定指示燈 | 綠色LED(穩定入光時、穩定遮光時亮起) 位於受光器上 | 綠色LED(穩定入光時、穩定非入光時亮起) | |||
| 靈敏度調節器 | - | 持續可變調節器 位於投光器上 | 配備持續可變調節器 | ||
| 工作模式 開關 | - | 位於受光器上 | - | ||
| 環 境 性 能 | 保護構造 | IP67(IEC)、防滲漏型(JIS) | |||
| 使用環境 溫度 | -25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃ | ||||
| 使用環境 濕度 | 35〜85%RH、保存時：35〜85%RH | ||||
| 使用環境 照度 | 白熾燈：受光面照明度3,000lx以下 | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表 | ||||
| 耐振動 | 頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度500m/s2(約50G) XYZ方向各3次 | ||||
| 投光元件 | 紅色LED(調制式) | ||||
| 投光 波峰 波長 | 640nm | 650nm | 680nm | 680nm | |
| 材質 | 外殼：聚芳酯，透鏡：聚芳酯 | ||||
| 電線 | 0.1mm2 3芯(對照型投光器：2芯)橡皮電線，長2m | ||||
| 電線延長 | 0.3mm2以上的電線全長可延長至50m(對照型：投光器和受光器各1根) | ||||
| 重量 | 本體重量：投光器和受光器各約20g、 包裝重量：約50g | 本體重量：約20g、 包裝重量：約30g | |||
| 附件 | - | 調整螺絲刀：1把 | RF-200(反射鏡))：1個 調整螺絲刀：1把 | 調整螺絲刀：1把 | |
(註1)：無指定時的測量條件為使用環境溫度=+23℃。
(註2)：型號末尾加註“-PN”的機型為PNP輸出型。
(註3)：入光ON或非入光ON可由工作模式開關(位於受光器上)來選擇。
(註4)：鏡面反射型感測器的檢測距離和檢測物體是相對於反射鏡RF-200的數值。另外，檢測距離表示反射鏡的可設範圍。檢測物體的檢測距離也可為30mm以下。但如果反射鏡放置在100mm以下，檢測物體應為不透明體。
(註5)：如果在50mm以下的檢測距離使用本產品，調節器調節範圍將會變得十分狹窄。(註6)：使用前，請務必通過實際檢測進行確認。
| 種類 | 限定反射型 | 窄視角反射型 | |||
|---|---|---|---|---|---|
| 擴散光型 | 小光點型 | 長距離光點型 | |||
| 正面檢測 | 側面檢測 | 側面檢測 | |||
| 型 號 (註2) | 入光時ON | EX-24A(-PN) | EX-26A(-PN) | EX-28A(-PN) | |
| 遮光時ON (非入光時ON) | EX-24B(-PN) | EX-26B(-PN) | EX-28B(-PN) | ||
| 檢測距離 | 2〜25mm (中心10mm) (50×50mm 白色無光澤紙) | 6〜14mm(中心10mm) (50×50mm 白色無光澤紙、設定距離為10mm時, 光點直徑為φ1mm) | 45〜115mm (100×100mm 白色無光澤紙、設定距離為80mm時, 光點直徑為φ5mm) | ||
| 檢測物體 | 最小檢測物體 φ0.1mm銅線 (設定距離：10mm) | 最小檢測物體 φ0.1mm銅線 (設定距離：10mm) | 不透明體、 半透明體、 透明體(註3) (設定距離為80mm時、 最小檢測物體 φ1mm銅線) | ||
| 應差 | 動作距離的15％以下 [50×50mm(EX-28□為100×100mm)使用白色無光澤紙] | ||||
| 重複精度 (垂直於檢測軸) | 0.1mm以下 (設定距離：10mm) | 0.05mm以下 (設定距離：10mm) | 0.3mm以下 | ||
| 電源電壓 | 12〜24V DC±10% 脈動P-P10%以下 | ||||
| 消耗電流 | 13mA以下 | 15mA以下 | |||
| 輸出 | <NPN輸出型> NPN開路集電極晶體管 ・最大流入電流：50mA ・外加電壓：30V DC以下(輸出和0V之間) ・剩餘電壓：2V以下(流入電流為50mA時) 1V以下(流入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ・最大流出電流：50mA ・外加電壓：30V DC以下(輸出和+V之間) ・剩餘電壓：2V以下(源電流為50mA時) 1V以下(源電流為16mA時) | ||||
| 短路保護 | 配備 | ||||
| 反應時間 | 0.5ms以下 | ||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
| 穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) | ||||
| 靈敏度調節器 | - | 配備持續可變調節器 | |||
| 工作模式 開關 | - | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC)、防滲漏型 | |||
| 使用環境 溫度 | -25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃ | ||||
| 使用環境 濕度 | 35〜85%RH、保存時：35〜85%RH | ||||
| 使用環境 照明度 | 白熾燈：受光面照明度3,000lx以下 | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表 | ||||
| 耐振動 | 耐頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度500m/s2(約50G) X,Y和Z方向各3次 | ||||
| 投光元件 | 紅色LED(調製式) | ||||
| 發光 波峰 波長 | 680nm | 650nm | 650nm | ||
| 材質 | 外殼：聚芳酯，透鏡：聚芳酯 | ||||
| 電線 | 0.1mm23芯(對照型投光器：2芯)橡皮電線，長2m | ||||
| 電線延長 | 0.3mm2以上的電線全長可延長至50m | ||||
| 重量 | 本體重量：約20g、包裝重量：約30g | ||||
| 附件 | - | 調整螺絲刀：1把 | |||
(註1)：無指定時的測量條件為使用環境溫度=+23℃。
(註2)：型號末尾加注“-PN”的機型為PNP輸出型。
(註3)：請務必在實機上檢測確認後，方可使用。
共通項目
| 符合標準 | EMC指令、RoHS指令 |
|---|
------------------------------ Tab6 showing ------------------------------
尺寸圖
- 單位mm
EX-21□
感測器
(註1)：投光器上沒有配備。
EX-23□
感測器
(註1)：投光器上沒有配備。
(註2)：此為投光器上的靈敏度調節器。
EX-29□ EX-22□
EX-26□ EX-28□
感測器
EX-24□
感測器
RF-200
反射鏡(鏡面反射型感測器附帶)
材質：丙烯(反射鏡)ABS(基座)
RF-210
反射鏡(另售)
材質：丙烯(反射鏡)ABS(基座)M3(長8mm)帶墊圈螺絲2個、螺母2個
RF-11
反射带(另售)
材質：丙烯
RF-12
反射带(另售)
材質：軟質PVC
MS-RF21-1
RF-210用反射镜安装支架(另售)
材質：SUS304M3(長12mm)帶墊圈螺絲2個
安裝圖
MS-EX20-1
感測器安裝支架(另售)
材質：SUS304M3(長5mm)盤頭螺絲(SUS304)2個
安裝圖
EX-21□受光器的安裝圖。
MS-EX20-2
感測器安裝支架(另售)
材質：SUS304M3(長14mm)帶墊圈螺絲(SUS304)2個
安裝圖
EX-23□受光器的安裝圖。
MS-EX20-3
感測器安裝支架(另售)
材質：SUS304M3(長5mm)盤頭螺絲(SUS304)2個
安裝圖
EX-21□受光器的安裝圖。
MS-EX20-4
感測器安裝支架(另售)
材質：SUS304M3(長14mm)帶墊圈螺絲(SUS304)2個
安裝圖
EX-23□受光器的安裝圖。
MS-EX20-5
通用感測器安裝件(另售)
材質：尼龍6材質：鋅壓鑄件M3(長12mm)帶墊圈螺絲(SUS304)2個、M3(長10mm)內六角螺栓(SUS304)1個、M3六角螺母(SUS304)1個
安裝圖
EX-23□受光器的安裝圖。
(註1)：此圖為可動部的調節範圍。
MS-EX20-FS
安裝墊片(另售)
材質：聚碳酸酯
安裝圖
EX-21□受光器的安裝圖。
------------------------------ Tab7 showing ------------------------------
電路／連接
NPN輸出型
輸入、輸出電路圖
（註1）:對照型感測器的投光器不配備輸出。
符號…
D1: 電源逆接保護用二極管
ZD ：突波電壓吸收用齊納二極管
Tr ：NPN輸出晶體管
連接圖
（註1）:對照型感測器的投光器不配備黑色導線。
PNP輸出型
輸入、輸出電路圖
（註1）:對照型感測器的投光器不配備輸出。
符號･･･
D1: 電源逆接保護用二極管
D2: 輸出逆接保護用二極管
ZD : 突波電壓吸收用齊納二極管
Tr : PNP輸出晶體管
連接圖
（註1）:對照型感測器的投光器不配備黑色導線。
------------------------------ Tab8 showing ------------------------------
檢測特性
(代表示例)
EX-21□
對照型
平行移動特性
角度特性
安裝圓形狹縫透光罩(φ0.5mm)時的平行移動特性
安裝方形狹縫透光罩(0.5mm×3mm)時的平行移動特性
EX-23□
對照型
平行移動特性
角度特性
安裝圓形狹縫透光罩(φ0.5mm)時的平行移動特性
安裝方形狹縫透光罩(0.5mm×3mm)時
EX-29□
鏡面反射型
平行移動特性
角度特性
EX-22□
擴散反射型
檢測區域特性
檢測物體尺寸和檢測距離之間的相互關係
EX-24□
限定反射型
檢測區域特性
・ 水平(左和右)方向
・ 垂直(上和下)方向
亮度和檢測距離之間的相互關係
材質(50mm×50mm)和檢測距離之間的相互關係
EX-26□
限定反射型
檢測區域特性
・ 水平(左和右)方向
・ 垂直(上和下)方向
亮度和檢測距離之間的相互關係
材質(50mm×50mm)和檢測距離之間的相互關係
EX-28□
窄視角反射型
檢測區域特性
檢測物體尺寸和檢測距離之間的相互關係
------------------------------ Tab9 showing ------------------------------
安装
- 用M3螺絲安裝，緊固扭矩應在0.5N·m以下。
(註1)：安裝正面檢測型感測器時，請使用不帶墊圈的M3盤頭螺絲。
安裝方法
- 從背部安裝正面檢測型感測器時，用螺絲固定安裝墊片（MS-EX20-FS）。
靈敏度調節(僅限側面檢測型)
| 步驟 | 靈敏度調節器 | 內 容 |
|---|---|---|
| [1] |  | 將靈敏度調節器完全逆時針旋轉至最小靈敏度位置(·標記)。 |
| [2] |  | 在“入光”狀態下，緩慢地順時針旋轉靈敏度節器，找到感測器進入入光動作狀態的A點。 |
| [3] |  | 在“非入光”狀態下，繼續按順時針旋轉靈敏度調節器直到感測器進入“入光” 動作狀態，然後轉回至感測器回到“非入光”動作狀態的B點。 (如果靈敏度調節器完全順時針旋轉，感測器仍未進入“入光”動作狀態，此時位置即為B點。) |
| [4] |  | A、B點中間位置為最佳檢測位置。 |
(註1):使用調整螺絲刀慢慢旋轉靈敏度調節器。用力過大將損壞調節器。
(註2):在50mm以內的設定距離使用EX-22□時，調節器調節範圍將變得十分狹窄。
開關位置(僅限EX-23□)
| 開關位置 | 內 容 |
|---|---|
 | 將開關位置(位於受光器上)順時針旋轉到底時(L側)，設定為入光時ON模式。 |
 | 將開關位置(位於受光器上)逆時針旋轉到底時(D側)，設定為非入光時ON模式。 |
(註1):動作切換開關應完全旋轉直至停止。
穩定指示燈
- 根據動作水平，當入光量有足夠餘量時，穩定指示燈(綠色)將亮起。如果入光量能使穩定指示燈亮起，則入光動作或非 入光動作時，均不會對溫度及電壓變化等產生影響，可進行穩定檢測。
鏡面物體的檢測(EX-29□)
- 檢測有光澤物體時，請使感測器與檢測物體的表面成角度進行安裝。
配線
- 使電線過度彎曲或施加拉伸應力時，內部導線可能會發生斷線，敬請注意。
其它
- 使用時，請避開電源接通時的過渡狀態(50ms)。
- 如果感測器緊貼安裝並且環境溫度接近最大額定值，請予以充分散熱。
- EX-28□在檢測物體的背景中存在反射物時，檢測可能會受到影響。請在確認不會受反射物影響後，再進行設定。一旦反射型物體影響檢測，請採取移走反射物或將其塗成黑色等措施。
