超薄型光電感測器 [放大器內建] EX-10 Ver.2

下載

  • 基本資訊

  • 用途

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 電路／連接

  • 檢測特性

  • 使用注意事項

------------------------------ Tab1 showing ------------------------------

基本資訊

放大器內藏 超小超薄型

UL,CE,UKCA已取得

CE : EX-15□/17□ 除外
UKCA : EX-15□/17□ 除外
UL : Recognition認證(一部分型號除外)

※適合型號請確認「種類・價格」。
※若用於上述用途，請務必閱讀「使用注意事項」。
※使用本產品時，請確認所使用國家或地區的規格/法規。
※若需要認證書(Certificate)、確認書(Confirmation Letter)、請聯繫本公司營業窗口。

特點

■版本升級的介紹

從2010年10月生產的部分起，版本變更為2.0。

符合安全規格！

作為符合安全規格的光電感測器、為提高安全性，可加裝或安裝於狹小空間。

感測器符合ISO 13849-1※1(類別1、PLc)※2
和符合類別4、PLe的控制器搭配使用能建構類別3、PLd系統

※1 : 控制系統的安全相關部分　第１部：設計的一般原則

※2 : 自2021年12月起生產的產品符合此標準。

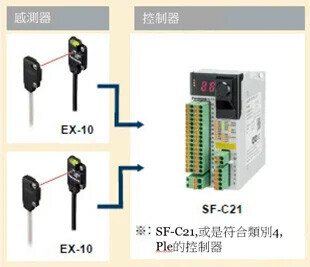

■類別3、PLdの構築範例

EX-10

[類別3、PLd 使用時的注意事項]
必須雙重化感測器！
與安全控制器連接時
・單獨使用本產品若感應器發生異常時，安全系統可能無法運作。

請注意

  • 不可用於檢測人體。
  • 不可用於手動開閉關門。
  • 不可用作安全門開關。

■可使用的用途

EX-10-2

[可使用的條件]

  1. 機台內存在危險源，且可能對外部造成危害
  2. 類別3、PLd以下的機台
  3. 自動門裝置可與危險源隔離

※符合1～3的所有條件下才可使用！

※在其他條件下也可適用。

※如果用於安全用途，請務必閱讀「使用上的注意事項」

厚度僅3.5mm

體積只有W10mm×H14.5mm×D3.5mm(對照型·正面檢測型)。
為最小規格的感測器，只需擁有些許空間，即可隨處安裝。

厚度3.5mm

可靈活安裝

擴散反射型感測器為正面檢測型，可像黏在壁面上一樣進行使用。對照型感測器備有正面檢測型和側面檢測型2種，可靈活安裝。

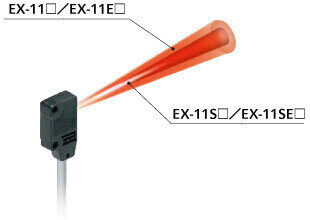

狹光型登場！　光的擴散約為標準型的１/2 [EX-□S□]

無需狹縫罩即可緩和干擾
可安裝在窄間距內

光擴散角度約是以往產品的1/2，安裝間距也可達到以往產品的一半，可緊貼安裝。
不會產生狹縫罩的購買/安裝費用。

無需狹縫罩，即可檢測到ø0.5mm的微小 [EX-11S□]

光擴散角度約是以往產品的1/2，無需狹縫罩，即可檢測到ø0.5mm的微小工件。
無需花費成本，即可檢測微小工件。

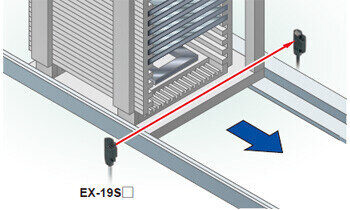

狹光束，可實現1m長距離檢測 [EX-19S□]

狹光束，實現1m長距離檢測。

省電

EX-10系列與以往產品相比，最多可減少約35%的耗電量。可有效促進環保。

省電

高速反應0.5ms

適合檢測小型零件和高速移動的物體。

高速反應0.5ms

最小檢測物體φ1mm[EX-11(E)□、EX-15(E)□]

EX-11□ ，EX-11E□ ，EX-15和EX-15E都裝有φ 1mm狹縫透光罩，可檢測最小達φ φ1mm 的物體。因此，適用於檢測小型零件等。

最小檢測物體

長檢測距離：1m[EX-19□]

僅3.5mm的厚度可達到1m的檢測距離，可用來檢測更寬的IC盤。

長檢測距離1m

背景限制[EX-14□]

不受背景影響

距檢測面100mm以上時，即使是鏡面狀物體也檢測不到。(但是，背景需正對感測器。球狀或彎曲背景可能被檢測到，敬請注意。)

不受背景影響

可穩定檢測黑色工件

由於它是限定反射型，所以可穩定檢測黑色工件。

可穩定檢測黑色工件

配備防變頻光的電路

應對變頻光等干擾光的能力顯著增強。

配備防變頻光的電路

保護構造IP67

其保護構造達到IP67，即使在沾水的生產線上也可放心使用。另外，備有不易生鏽的不銹鋼製感測器安裝支架。
注意：檢測中沾水時，有時會檢測水滴。

耐撓曲性提高 [EX-□-R]

備有耐撓曲性與以往型號相比大幅提高的耐撓曲電線型。最適用於機器人手臂等的可動部。

可用M3 螺絲安裝

備有防腐蝕不銹鋼安裝支架。

MS-EX10-1(SPCC)、MS-EX10-11(SUS304)(正面檢測型專用安裝支架)

MS-EX10-1(SPCC)、MS-EX10-11(SUS304)

MS-EX10-2(SPCC)、MS-EX10-12(SUS304)
(側面檢測型專用安裝支架)

MS-EX10-2(SPCC)、MS-EX10-12(SUS304)

MS-EX10-3(SPCC)、MS-EX10-13(SUS304)
(L型安裝支架)

MS-EX10-3(SPCC)、MS-EX10-13(SUS304)

請注意：感測器安裝配件MS-EX10-□無法用於狭光型（EX-□S□）。

可通過紅色LED 輕鬆調整光軸

光源採用紅色LED，因此可在看著投光部光線的同時調整光軸。

省資源

考慮環保因素，採用簡單包裝，從而減少了垃圾。另外，包裝袋採用聚乙烯材質，焚燒後也不會產生有害氣體。

省資源

------------------------------ Tab2 showing ------------------------------

用途

電路板的定位
電路板的定位
檢測IC
檢測IC
檢測電路板架
檢測電路板架
檢測有無晶圓盒
檢測有無晶圓盒
檢測有無薄型工件
檢測有無薄型工件
檢測托盤上電容器的缺失
檢測托盤上電容器的缺失

------------------------------ Tab3 showing ------------------------------

種類

種類形狀檢測距離型號
(註2)		輸出動作
NPN輸出型PNP輸出型
標準型對照型正面檢測

150mmEX-11AEX-11A-PN入光時ON
EX-11BEX-11B-PN遮光時ON
500mmEX-13AEX-13A-PN入光時ON
EX-13BEX-13B-PN遮光時ON
1mEX-19AEX-19A-PN入光時ON
EX-19BEX-19B-PN遮光時ON
動作
切換
開關
中繼式		150mmEX-15-通過切換開關選擇入光時ON或遮光時ON
500mmEX-17-
側面檢測

150mmEX-11EAEX-11EA-PN入光時ON
EX-11EBEX-11EB-PN遮光時ON
500mmEX-13EAEX-13EA-PN入光時ON
EX-13EBEX-13EB-PN遮光時ON
1mEX-19EAEX-19EA-PN入光時ON
EX-19EBEX-19EB-PN遮光時ON
動作
切換
開關
中繼式		150mmEX-15E-通過切換開關選擇入光時ON或遮光時ON
500mmEX-17E-
限定反射型
・
擴散光型		正
面
檢
測

2～25mm
(註1)
(中心10mm)		EX-14AEX-14A-PN入光時ON
EX-14BEX-14B-PN遮光時ON
狹光型透
過
型		正
面
檢
測

150mmEX-11SA-PNEX-11SA-PN入光時ON
EX-11SB-PNEX-11SB-PN遮光時ON
500mmEX-13SA-PNEX-13SA-PN入光時ON
EX-13SB-PNEX-13SB-PN遮光時ON
1mEX-19SA-PNEX-19SA-PN入光時ON
EX-19SB-PNEX-19SB-PN遮光時ON
側
面
檢
測

150mmEX-11SEA-PNEX-11SEA-PN入光時ON
EX-11SEB-PNEX-11SEB-PN遮光時ON
500mmEX-13SEA-PNEX-13SEA-PN入光時ON
EX-13SEB-PNEX-13SEB-PN遮光時ON

注意 ： 由於需根據不同的安裝方法選擇不同的安裝支架，因此感測器本體不附帶安裝支架。請購買另售的感測器安裝支架(6 個機型)。
但是、狹光型（EX-□S□）、無法使用感測器安裝配件MS-EX10-□。

(註1)：距離為100mm以上時，即使是鏡面狀物體也檢測不到。(代表示例：鏡面狀物正對感測器。球狀或彎曲背景可能被檢測到，敬請注意。)

(註2)：對照型的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。
(例)EX-11A的投光器：EX-11P、EX-11A的受光器：EX-11AD

耐撓曲電線型

NPN輸出型中備有耐撓曲電線型。NPN輸出型中備有耐撓曲電線型。(狹光型EX-□S□和動作切換開關中繼式EX-15□/17□除外)
請在型號末尾加註“-R”進行訂購。
(例)EX-11A的耐撓曲電線型為“EX-11A-R”

標準型耐撓曲電線型
EX-11AEX-11A-R
EX-11BEX-11B-R
EX-13AEX-13A-R
EX-13BEX-13B-R
EX-19AEX-19A-R
EX-19BEX-19B-R
EX-11EAEX-11EA-R
EX-11EBEX-11EB-R
EX-13EAEX-13EA-R
EX-13EBEX-13EB-R
EX-19EAEX-19EA-R
EX-19EBEX-19EB-R
EX-14AEX-14A-R
EX-14BEX-14B-R

5m電線長度型

NPN輸出型中備有5m電線長度型(標準長度為2m)。(狹光型EX-□S□和耐撓曲電線型除外)
請在型號末尾加註“-C5”進行訂購。
(例)EX-11A的5m電線長度型為“EX-11A-C5”

標準型電線長5m型
EX-11AEX-11A-C5
EX-11BEX-11B-C5
EX-13AEX-13A-C5
EX-13BEX-13B-C5
EX-19AEX-19A-C5
EX-19BEX-19B-C5
EX-15EX-15-C5
EX-17EX-17-C5
EX-11EAEX-11EA-C5
EX-11EBEX-11EB-C5
EX-13EAEX-13EA-C5
EX-13EBEX-13EB-C5
EX-19EAEX-19EA-C5
EX-19EBEX-19EB-C5
EX-15EEX-15E-C5
EX-17EEX-17E-C5
EX-14AEX-14A-C5
EX-14BEX-14B-C5



符合ISO 13849-1 類別1、PLc型號一覽

(註1) :自2021年12月生產起符合規範。訂購符合安全規範的產品時、請訂購 Lot No.「1L1」(前三位數)以後的產品。

(註2) :EX-15/17不符合規範。



------------------------------ Tab4 showing ------------------------------

選配

請注意：感測器安裝配件MS-EX10-□無法用於狭光型（EX-□S□）。

品名型號內容
感測器安裝支架MS-EX10-1正面檢測型專用安裝支架(SPCC)
(對照型感測器需2個支架)
MS-EX10-2側面檢測型專用安裝支架(SPCC)
(對照型感測器需2個支架)
MS-EX10-3L型安裝支架(SPCC)
(對照型感測器需2個支架。)
MS-EX10-11正面檢測型專用安裝支架(SUS304)
(對照型感測器需2個支架。)
MS-EX10-12側面檢測型專用安裝支架(SUS304)
(對照型感測器需2個支架)
MS-EX10-13L型安裝支架(SUS304)
(對照型感測器需2個支架。)
狹縫透光罩OS-EX10-12
(狹縫透光罩尺寸ø1.2mm)		單側安裝時・檢測距離：
　600mm[EX-19□]
　250mm[EX-13□、EX-17□]
・最小檢測物體：ø2mm
雙側安裝時・檢測距離：
　400mm[EX-19□]
　200mm[EX-13□、EX-17□]
・最小檢測物體：ø1.2mm
OS-EX10-15
(狹縫透光罩尺寸ø1.5mm)		單側安裝時・檢測距離：
　800mm[EX-19□]
　350mm[EX-13□]
・最小檢測物體：ø2mm
雙側安裝時・檢測距離：
　500mm[EX-19□]
　300mm[EX-13□]
・最小檢測物體：ø1.5mm
OS-EX10E-12
(狹縫透光罩尺寸ø1.2mm)		單側安裝時・檢測距離：
　400mm[EX-19E□](註1)
　250mm[EX-13E□、EX-17E□]
・最小檢測物體：ø2mm
雙側安裝時・檢測距離：
　200mm[EX-13E□、EX-17E□]
・最小檢測物體：ø1.2mm
安裝螺絲組件MS-M2安裝用M2螺絲（長10mm）(一組50個)。
帶彈簧墊圈，可牢牢固定。

(註1)：感測器安裝配件MS-EX10-□無法用於狹光型(EX-□S□)。
(註2)：EX-19E□由於其投光器中內置了φ1mm的狹縫透光罩，請務必安裝到受光器上。

感測器安裝支架

MS-EX10-1

材質：SPCC(光澤鍍鋅)M2(長4mm)盤頭螺絲2個

MS-EX10-11

材質：SUS304M2(長4mm)盤頭螺絲(SUS304)2個

MS-EX10-2

材質：SPCC(光澤鍍鋅)M2(長8mm)盤頭螺絲2個

MS-EX10-12

材質：SUS304M2(長8mm)盤頭螺絲(SUS304)2個

MS-EX10-3

材質：SPCC(光澤鍍鋅)M2(長4mm)盤頭螺絲M2(長8mm)盤頭螺絲各2個

MS-EX10-13

材質：SUS304M2(長4mm)盤頭螺絲(SUS304)M2(長8mm)盤頭螺絲(SUS304)各2個

狹縫透光罩

OS-EX10-12
OS-EX10-15

OS-EX10E-12

安裝示例
(OS-EX10E-12)

緊固在感測器安裝支架上。

------------------------------ Tab5 showing ------------------------------

規格

對照型

種類對照型
正面檢測側面檢測正面檢測側面檢測正面檢測側面檢測
型
號
(註2)		入光時ONEX-11A
(-PN)		EX-11EA
(-PN)		EX-13A
(-PN)		EX-13EA
(-PN)		EX-19A
(-PN)		EX-19EA
(-PN)
非入光時ONEX-11B
(-PN)		EX-11EB
(-PN)		EX-13B
(-PN)		EX-13EB
(-PN)		EX-19B
(-PN)		EX-19EB
(-PN)
符合規範・EMC指令：EN60947-5-2
・RoHS指令
・ISO13849-1 (類別1，PLc)(註3)
認證

UL認證(註4)

檢測距離150mm500mm1m
最小檢測
物體		φ1mm不透明體
(完全遮光物體)
(投光器和受光器之間
的設定距離150mm)		φ2mm不透明體
(完全遮光物體)
(投光器和受光器之間
的設定距離500mm)		φ2mm不透明體
(完全遮光物體)
(投光器和受光器之間
的設定距離1m)
應差-
重複精度
(垂直於檢測軸)		0.05mm以下
電源電壓12〜24V DC±10% 脈動P-P10%以下
消耗電流投光器：10mA以下、受光器：10mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(輸出和0V之間)
・剩餘電壓：2V以下(流入電流50mA)
　　　　　　　 1V以下(流入電流16mA)
<PNP輸出型>
PNP開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(輸出和+V之間)
・剩餘電壓：2V以下(流出電流50mA)
　　　　　　　 1V以下(流出電流16mA)
　短路保護配備
反應時間0.5ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
入光指示燈-
穩定指示燈綠色LED
(穩定入光時、穩定非入光時亮起)
　環
　境
　性
　能		保護構造IP67(IEC)
使用環境溫度-25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照度白熾燈：受光面照明度3,000R以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
耐衝擊加速度 500m/s2(約50G) XYZ各方向3次
投光元件紅色LED(投光波峰波長：680nm、調制式))
材質外殼：聚芳酯、透鏡：聚芳酯
電線(註5)0.1mm2 3芯(對照型投光器：2芯)橡皮電線，長2m
電線延長0.3mm2 以上的電線全長可延長至50m(對照型：投光器和受光器各1根)(註6)
重量本體重量：投光器和受光器各約20g，包裝重量：約50g
附件安裝螺絲：1組

(註1):無指定時的測量條件為使用環境溫度＝+23℃。

(註2):型號末尾加註"-PN"的機型為PNP輸出型。

(註3):從2021年12月生產的產品開始適用。

(註4):不包括電線5m型。(EX-19E□-C5包含在認證範圍內。)

(註5):耐彎曲電線型（型號末尾帶有"-R"的機型）備有0.1mm23芯（對照型投光器為2芯）耐彎曲性橡膠電線，長度為2米。

(註6):若用於安全用途，請確保全長不超過30米

限定反射型(擴散光型)

種類限定反射型
(擴散光型)
正面檢測
型
號
(註2)		入光時ONEX-14A(-PN)
非入光時ONEX-14B(-PN)
符合規範・EMC指令：EN60947-5-2
・RoHS指令
・ISO13849-1 (類別1，PLc)(註3)
認證UL認証 (註4)
檢測距離2〜25mm(註5)
(中心10mm)
最小檢測
物體		φ0.1mm銅線
(設定距離10mm)
應差動作距離15%以下(註5)
重複精度
(垂直於檢測軸)		0.1mm以下
電源電壓12〜24V DC±10% 脈衝P-P10%以下
消耗電流13mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(輸出和0V之間)
・剩餘電壓：2V以下(流入電流50mA)
1V以下(流入電流16mA)

<PNP輸出型>
PNP開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(輸出和+V之間)
・剩餘電壓：2V以下(流出電流50mA)
1V以下(流出電流16mA)
　短路保護配備
反應時間0.5ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
入光指示燈-
穩定指示燈綠色LED
(穩定入光時、穩定非入光時亮起)
環
境
性
能		保護構造IP67(IEC)
使用環境溫度-25〜+55℃(注意不可結露、結冰)、保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照度白熾燈：受光面照明度3,000R以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
耐衝擊耐久500m/s2(約50G) XYZ各方向3次
投光元件紅色LED(投光波峰波長：680nm、調製式)
材質外殼：聚芳酯、
透鏡：聚芳酯
電線(註6)0.1mm2 3芯(對照型投光器：2芯)橡皮電線，長2m
電線延長0.3mm2 以上的電線全長可延長至50m(對照型：投光器和受光器各1根)(註7)
重量本體重量：約20g
包裝重量：約40g
附件安裝螺絲：1組

(註1):無指定時的測量條件為使用環境溫度＝+23℃。

(註2):型號末尾加注"-PN"的機型為PNP輸出型。

(註3):從2021年12月生產的產品開始適用。

(註4):除了5m型電線。

(註5):限定反射型的檢測距離和誤差是針對白色無光澤紙（50×50mm）的測量值。

(註6):耐彎曲電線型（型號末尾帶有"-R"的機型）備有0.1mm23芯（對照型投光器為2芯）耐彎曲性橡膠電線，長度為2米。

(註7):若用於安全用途，請確保全長不超過30米。

對照型·動作切換開關中繼式

種類對照型·動作切換開關中繼式
正面檢測側面檢測正面檢測側面檢測
型
號		入光時ONEX-15
(註2)		EX-15E
(註2)		EX-17
(註2)		EX-17E
(註2)
非入光時ON
符合規範RoHS指令
認證UL認証 (註3)
檢測距離150mm500mm
最小檢測
物體		φ1mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定距離
150mm)		φ2mm不透明體
(完全遮光物體)
(投光器和受光器之間的設定距離
500mm)
應差-
重複精度
(垂直於檢測軸)		0.05mm以下
電源電壓12〜24V DC±10% 脈衝P-P10%以下
消耗電流25mA以下
輸出NPN開路集電極晶體管
・最大流入電流：100mA
・外加電壓：30V DC以下(輸出和0V之間)
・剩餘電壓：2V以下(流入電流100mA)
　　　　　　　 1V以下(流入電流16mA)
　短路保護配備
反應時間0.5ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
位於分叉器上
入光指示燈橙色LED(入光時亮起)
位於感測器部(受光器)
穩定指示燈綠色LED
(穩定入光時、穩定遮光時亮起)
位於感測器部(受光器)
環
境
性
能		保護構造IP67(IEC)
使用環境溫度-25〜+55℃(注意不可結露、結冰)
保存時：-30〜+70℃
使用環境濕度35〜85%RH、保存時：35〜85%RH
使用環境照度白熾燈：受光面照明度3,000R以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10～500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
耐衝擊耐久500m/s2(約50G) XYZ各方向3次
投光元件紅色LED(投光波峰波長：680nm、調製式)
材質外殼：聚芳酯、
透鏡：聚芳酯、
分叉器：聚芳酯
電線0.2mm2 3芯橡皮電線，長2m
(不包括分叉器)(感測器和分叉器之間為0.5m)
電線延長0.3mm2 0.3mm2以上的電線全長可延長至100m
重量本體重量：各約55g
包裝重量：約80g
附件安裝螺絲：1組
調整螺絲刀：1個

(註1):無指定時的測量條件為使用環境溫度＝+23℃。

(註2):可通過切換開關選擇入光時ON或遮光時ON。

(註3):除了5m型電線。

對照型・狭光型

種類對照型
正面檢測側面檢測正面檢測側面檢測正面檢測
型
號
(註2)		入光時ONEX-11SA
(-PN)		EX-11SEA
(-PN)		EX-13SA
(-PN)		EX-13SEA
(-PN)		EX-19SA
(-PN)
非入光時ONEX-11SB
(-PN)		EX-11SEB
(-PN)		EX-13SB
(-PN)		EX-13SEB
(-PN)		EX-19SB
(-PN)
符合標準・EMC指令：EN60947-5-2
・RoHS指令
・ISO13849-1 (類別1，PLc)(註3)
認證UL認証
檢測距離150mm500mm1m
最小檢測物體ø0.5mm不透明體
(完全遮光物體)
(註4)		ø1.0mm不透明體
(完全遮光物體)
(註4)		ø2.0mm不透明體
(完全遮光物體)
(註4)
應差-
重複精度
(垂直於檢測軸)		0.05mm以下
電源電壓12～24V DC±10%　脈動P-P10%以下
消耗電流投光器：10mA以下、受光器：10mA以下
輸出<NPN輸出型>
NPN開路集電極晶體管
・最大流入電流：50mA
・外加電壓：30V DC以下(輸出與0V之間)
・剩餘電壓：2V以下(流入電流50mA)
1V以下(流入電流16mA)

<PNP輸出型>
PNP開路集電極晶體管
・最大流出電流：50mA
・外加電壓：30V DC以下(輸出與＋V之間)
・剩餘電壓：2V以下(流出電流50mA)
1V以下(流出電流16mA)
 短路保護配備
反應時間0.5ms以下
工作狀態指示燈橙色LED(輸出ON時亮起)
入光指示燈-
穩定指示燈綠色LED
(穩定入光時、穩定非入光時亮起)
耐
環
境
性		保護構造IP67(IEC)
使用環境溫度-25～+55℃(注意不可結露、結冰)、儲存時：-30～+70℃
使用環境濕度35～85%RH、儲存時：35～85%RH
使用環境照度白熾燈：受光面照明度3,000lx以下
耐電壓AC1,000V 1分鐘　所有電源連接端子與外殼之間
絕緣電阻所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表
耐振動頻率10～500Hz 雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
耐衝擊加速度500m/s2(約50G)　XYZ各方向3次
投光元件紅色LED(投光波峰波長：680nm、調製式)
材質外殼：聚芳酯，透鏡：聚芳酯
電線0.1mm2 3芯(對照型投光器：2芯)橡皮電線，長2m
電線延長0.3mm2以上的電線全長可延長至50m(對照型：投光器和受光器各1根) (註5)
重量本體重量：投光器和受光器各約20g，包裝重量：約50g
附件安裝螺絲：1組

不能使用標準光束型所附帶的感測器安裝支架MS-EX10-□，敬請注意。

(註1):無指定時的測量條件為使用環境溫度＝+23℃。

(註2):型號末尾加注"-PN"的機型為PNP輸出型。

(註3):從2021年12月生產的產品開始適用。

(註4):將投・受光器設定距離設為最大檢測距離時的數值。

(註5):如用於安全用途，請將全長設置為30m以下。

------------------------------ Tab6 showing ------------------------------

尺寸圖

  • 單位mm

EX-11□, EX-11S□, EX-13□, EX-13S□, EX-19□, EX-19S□

感測器

EX-11A□　EX-11B□　EX-13A□　EX-13B□　EX-19A□　EX-19B□

EX-11EA EX-11EB EX-13EA EX-13EB

EX-11E□, EX-11SE□, EX-13E□, EX-13SE□, EX-19E□

感測器

EX-11EA□　EX-11EB　EX-13EA□　EX-13EB□　投光器

EX-11EA□　EX-11EB□　EX-13EA□　EX-13EB□　受光器

EX-15
EX-17

传感器

EX-15　EX-17

EX-15E
EX-17E

感測器

EX-15E　EX-17E

EX-14□

传感器

EX-14A□　EX-14B□

MS-EX10-1

感測器安裝支架(另售)

MS-EX10-1

材質：SPCC(光澤鍍鋅)M2(長4mm)盤頭螺絲2個

安裝圖
EX-14□的安裝圖。

MS-EX10-1　安裝圖

MS-EX10-2

感測器安裝支架(另售)

MS-EX10-2

材質：SPCC(光澤鍍鋅)M2(長8mm)盤頭螺絲2個

安裝圖
EX-11E□、EX-13E□的安裝圖。

MS-EX10-2　安裝圖

MS-EX10-3

感測器安裝支架(另售)

MS-EX10-3

材質：SPCC(光澤鍍鋅)M2(長4mm)盤頭螺絲、M2(長8mm)盤頭螺絲各2個

安裝圖
EX-14□的安裝圖。

MS-EX10-3　安裝圖

MS-EX10-11

感測器安裝支架(另售)

MS-EX10-11

材質：SUS304M2(長4mm)盤頭螺絲(SUS304)2個

安裝圖
EX-14□的安裝圖。

MS-EX10-11　安裝圖

MS-EX10-12

感測器安裝支架(另售)

MS-EX10-12

材質：SUS304M2(長8mm)盤頭螺絲(SUS304)2個

安裝圖
EX-11E□、EX-13E□的安裝圖。

MS-EX10-12　安裝圖

MS-EX10-13

感測器安裝支架(另售)

MS-EX10-13

材質：SUS304M2(長4mm)盤頭螺絲(SUS304)、M2(長8mm)盤頭螺絲(SUS304)各2個

安裝圖
EX-14□的安裝圖。

MS-EX10-13　安裝圖

------------------------------ Tab7 showing ------------------------------

電路／連接

EX-11□, EX-11S□, EX-13□, EX-13S□, EX-19□, EX-19S□, EX-14□

NPN输出型

輸入、輸出電路圖

NPN輸出型 輸入・輸出電路圖

（註1）：對照型感測器的投光器不配備輸出。

符號･･･

D1: 電源逆接保護用二極管
D2: 輸出逆接保護用二極管
ZD: 突波電壓吸收用齊納二極管
Tr : NPN輸出晶體管


連接圖

NPN輸出型 連接圖

（註1）：對照型感測器的投光器不配備黑色導線。

EX-11□-PN, EX-11S-□-PN, EX-13□-PN, EX-13S□-PN, EX-19□-PN, EX-19S□-PN, EX-14□-PN

PNP输出型

輸入、輸出電路圖

PNP輸出型 輸入、輸出電路圖

（註1）：對照型感測器的投光器不配備輸出。

符號･･･

D1: 電源逆接保護用二極管
D2: 輸出逆接保護用二極管
ZD: 突波電壓吸收用齊納二極管
Tr : PNP輸出晶體管

連接圖

PNP輸出型 連接圖

（注1）：對照型感測器的投光器不配備黑色導線。

EX-15□, EX-15E□, EX-17□, EX-17E□

NPN輸出型

輸入、輸出電路圖

符號･･･

D1: 電源逆接保護用二極管
D2: 輸出逆接保護用二極管
ZD: 突波電壓吸收用齊納二極管
Tr : PNP輸出晶體管

連接圖

------------------------------ Tab8 showing ------------------------------

檢測特性

(代表示例)

EX-11□ EX-11E□ EX-15□ EX-15E□

對照型

平行移動特性

角度特性

※側面檢測型(EX-□E□-PN)的光學特性
根據側面檢測型的光學特性，按照下圖使光軸交叉而安裝多個感測器時，可能影響檢測，敬請注意。

EX-13□ EX-13E□ EX-17□ EX-17E□

對照型

平行移動特性

角度特性

安裝狹縫透光罩（φ1.2mm）時的平行移動特性

安裝狹縫透光罩（φ1.5mm）時的平行移動特性

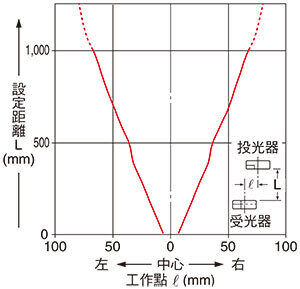

EX-19□

對照型

平行移動特性

角度特性

安裝狹縫透光罩（φ1.2mm）時的平行移動特性

安裝狹縫透光罩（φ1.5mm）時的平行移動特性

EX-19E□

對照型

平行移動特性

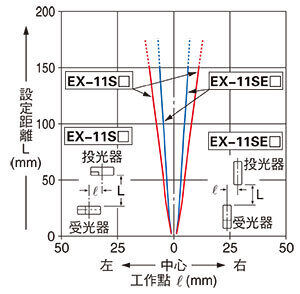

EX-11S□／EX-11SE□

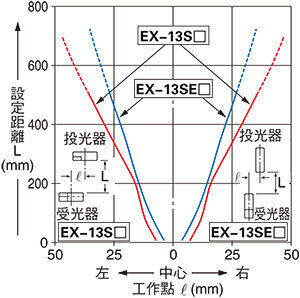

EX-13S□／EX-13SE□

EX-19S□

EX-14□

限定反射型

檢測區域特性

・水平(左和右)方向

・垂直(上和下)方向

亮度和檢測距離之間的相互關係

材質(50mm×50mm)和檢測距離之間的相互關係

------------------------------ Tab9 showing ------------------------------

使用注意事項

  • 請勿將本產品用於直接檢測人體的用途。若使用於此，可能會導致死亡或重傷。
  • EX-15□/EX-17□產品請勿用於直接檢測人體或間接保護人體的用途。若使用於此，可能會導致死亡或重傷。
  • 如需在安全用途中檢測人體，請使用符合OSHA、ANSI及IEC等各國有關人體檢測安全用途的法律和標準的產品。
  • 本產品用於檢測目標物，並不具備旨在防止事故等安全保障的控制功能。
  • 本產品符合國際標準ISO 13849-1(類別１、PLc)、可用作人體間接保護檢測裝置。(EX-15□/EX-17□除外)
  • 若將本產品作為安全系統的一部分使用，請確認並遵循「EX-10系列客戶使用手冊」中的安全注意事項。該手冊將說明在作為安全系統的一部分使用時，如何避免對人員造成傷害或財產損失。「EX-10系列客戶使用手冊」可從以下連結下載。

    >>點擊此處下載｢EX-10系列客戶使用手冊｣

安装

  • 安裝在鑽孔上（單位：mm）

緊固扭矩應在0.2N·m以下。

  • 使用附帶的螺絲和螺母（單位：mm）

緊固扭矩應在0.2N·m以下。

工作模式開關 [僅適用於EX-15□、EX-15E□、EX-17□和EX-17E□]

開關位置內　容

將動作切換開關順時針旋轉到底時(L側)，設定為入光時ON模式。

將動作切換開關逆時針旋轉到底時(D側)，設定為遮光時ON模式。

其它

  • 這個產品是為工業環境使用而開發/製造的產品。
  • 請勿在戶外使用。
  • 使用時，請避開電源接通時的過渡狀態(50ms)。
  • 使電線過度彎曲或施加拉伸應力時，內部導線可能會發生斷線，敬請注意。

MENU

最近搜尋過的產品

最近搜尋過的產品型號
