基本資訊
實現小型輕巧!
UL/C-UL,CE,UKCA已取得
UL : Recognition認證
特點
※
標配3個保護電路
機身雖小，卻在所有機型中標配
1.電源逆接保護電路
2.輸出逆接保護電路
3.輸出短路保護電路
通過以上電路的標準配備，大幅減少了因錯誤配線造成感測器故障所導致的風險。
※
業界首創！保護構造IP64
採用本公司獨特的整體成型法，使得檢測面和主體之間沒有任何間隙。大大減少了因水滴飛濺、灰塵等造成故障的可能性。
※照片為PM-L45。※截至2017年7月公司調查
※
投光、受光部間距為6mm，留有餘量
檢測部位的外形尺寸和本公司以往產品相同，通過將投光•受光部分厚度各減少0.5mm，可使投光•受光間隔擴大1mm。大大降低了檢測物體和檢測部位發生衝擊的危險性。
(單位 : mm)
※照片為PM-K45。
※
根據投光、受光標記輕鬆調整
可從前後•左右對光軸的上下位置進行確認。可輕鬆調整檢測物體的位置。
※照片為PM-K45。
※
大而清晰多角度動作指示燈
搭載投光時會自動打開的大型作業指示燈（橙色）。不僅可以進行從上方確認，還可從側面進行確認。
※
小巧紧凑
和公司以往產品安裝螺距相同，全部機種實現大幅 省空間化。
而且還可輕鬆置換以往產品。
※截至2016年3月本公司調查
M3螺絲輕鬆安裝
用M3螺絲固定住1個點或2個點，即可簡單進行安裝。
(M3螺絲·墊圈等請另外單獨準備。)
強烈的振動•衝擊
用樹脂將電線和內部電路結合部位等應力集中位置覆蓋住，這一結構可有效降低因振動、衝擊造成的故障風險。
------------------------------ Tab2 showing ------------------------------
用途
托板的定位
檢測到擋板※時托板自動停止。
檢測移動體的原點及超限運動
利用台座擋板※檢測原點及超限運動。
※擋板指的是使感測器進行作業的檢出物體。
檢測旋轉體的原點
在旋轉體上開縫，檢測原點。
------------------------------ Tab3 showing ------------------------------
種類
小型・電線型
符合ISO 13849-1 類別1、PLc(註1)
| 種類 | 形狀 (mm) | 檢測距離 | 型號 (註2) | 電線長度 | 輸出 | 輸出動作 |
|---|---|---|---|---|---|---|
| K 型 |
| 6mm (固定) | PM-K45 | 1m | NPN開路集電極 晶體管 | 裝備2種輸出 入光時ON／ 非入光時ON |
| PM-K45-C3 | 3m | |||||
| PM-K45-P | 1m | PNP開路集電極 晶體管 | ||||
| PM-K45-P-C3 | 3m | |||||
| T 型 |
| PM-T45 | 1m | NPN開路集電極 開路集電極 | ||
| PM-T45-C3 | 3m | |||||
| PM-T45-P | 1m | PNP開路集電極 晶體管 | ||||
| PM-T45-P-C3 | 3m | |||||
| L 型 |
| PM-L45 | 1m | NPN開路集電極 晶體管 | ||
| PM-L45-C3 | 3m | |||||
| PM-L45-P | 1m | PNP開路集電極 晶體管 | ||||
| PM-L45-P-C3 | 3m | |||||
| Y 型 |
| PM-Y45 | 1m | NPN開路集電極 晶體管 | ||
| PM-Y45-C3 | 3m | |||||
| PM-Y45-P | 1m | PNP開路集電極 晶體管 | ||||
| PM-Y45-P-C3 | 3m | |||||
| F 型 |
| PM-F45 | 1m | NPN開路集電極 晶體管 | ||
| PM-F45-C3 | 3m | |||||
| PM-F45-P | 1m | PNP開路集電極 晶體管 | ||||
| PM-F45-P-C3 | 3m | |||||
| R 型 |
| PM-R45 | 1m | NPN開路集電極 晶體管 | ||
| PM-R45-C3 | 3m | |||||
| PM-R45-P | 1m | PNP開路集電極 晶體管 | ||||
| PM-R45-P-C3 | 3m |
(註1)：從2021 年 12 月開始生產的產品符合。訂購符合安全標準的產品時，請使用批號「1L1」（前3位數字）以後下單。
(註2)：型號名稱末尾帶"-C3"”的機種為3m電線長度型。
連接用連接器（e-CON）推薦產品介紹
3M日本(株)制
適用連接器：37104-4080-G00 FL
詳情請參考、「3M™ 小型・卡式連接器介紹」。
------------------------------ Tab4 showing ------------------------------
規格
| 種類 | 小型・電線型 | |||
|---|---|---|---|---|
| 3m電線長度型 | ||||
| 型號 | NPN輸出 | PM-□45 | PM-□45-C3 | |
| PNP輸出 | PM-□45-P | PM-□45-P-C3 | ||
| 符合規範及認證 | CE認證(EMC指令、RoHS指令)、UKCA認證(EMC規則、RoHS規則)、ISO13849-1(種類1、PLｃ)(註2)、UL/c-UL認証、韓国S MARK認証(註3) | |||
| 檢測距離 | 6mm(固定) | |||
| 最小檢測物體 | 0.8mm×1.2mm不透明體 | |||
| 應差（遲滯） | 0.05mm以下 | |||
| 重複精度 | 0.01mm以下 | |||
| 電源電壓 | 5V DC～24V DC±10% 脈動P-P10%以下 | |||
| 消耗電流 | 15mA以下 | |||
| 輸出 | <NPN輸出型> NPN開路集電極晶體管 ・最大流入電流：50mA ・外加電壓：30V DC以下(輸出和0V間) ・剩餘電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA) <PNP輸出型> PNP開路集電極晶體管 ・最大流出電流：50mA ・外加電壓：30V DC以下(輸出和+V間) ・剩餘電壓：2V以下(流出電流50mA)、1V以下(流出電流16mA) | |||
| 輸出動作 | 入光時ON／非入光時ON 裝備2種輸出 | |||
| 短路保護 | 裝備 | |||
| 反應時間 | 入光時：20μs以下、非入光時：80μs以下 (最大反應頻率為3kHz)(註4) | |||
| 工作狀態指示燈 | 橙色LED（入光時亮燈） | |||
| 汙損度 | 3 | |||
| 耐 環 境 性 | 保護結構 | IP64(IEC) | ||
| 使用環境溫度 | -25℃～+55℃(注意不可結露、結冰)、保存時：-30℃～+80℃ | |||
| 使用環境濕度 | 5%RH～85%RH、保存時：5%RH～95%RH | |||
| 使用環境照明度 | 螢光燈光：受光面照明度1,000 ℓx以下 | |||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表 | |||
| 耐振動 | 頻率10Hz～2,000Hz 雙振幅1.5mm(最大加速度196m/s²) XYZ各方向2小時 | |||
| 耐衝擊 | 加速度15,000m/s2(約1,500G) XYZ各方向3次 | |||
| 投光元件 | 紅外線LED(投光波峰波長：855nm、非調制式) | |||
| 材質 | 外殼：PBT、顯示罩：聚碳酸酯 | |||
| 電線 | 0.09mm2 4芯 附帶橡膠絕緣電線 PVC 1m | 0.09mm2 4芯 附帶橡膠絕緣電線 PVC 3m | ||
| 延長電線 | 0.3mm2以上的電線，全長可延長到100m（註5）（註6） | |||
| 品質 | 本體重量：約10g、包裝重量：約15g | 本體重量：約30g、包裝重量：約35g | ||
(註1)：無指定時的測量條件為使用環境溫度=+23℃。
(註2)：適用於2021年12⽉生產的產品。
(註3)：取得韓國S MARK認證的產品僅限NPN輸出電線長度1m類型。
(註4)：反應頻率是指使下圖中的圓盤旋轉時的數值。
(註5)：延長電線超過20m以上時，請確認感測器附屬電線一端的供應電壓在4.5V以上。
(註6)：為了安全起見，總長度應小於30m。
------------------------------ Tab5 showing ------------------------------
尺寸圖
- 單位mm
PM-F45□
感測器
PM-K45□
感測器
PM-L45□
感測器
PM-R45□
感測器
PM-T45□
感測器
PM-Y45□
感測器
------------------------------ Tab6 showing ------------------------------
電路／連接
NPN輸出型
輸入·輸出電路圖
(註1) :不使用的輸出線請務必進行絕緣處理。
連接圖
(註1) :不使用的輸出線請務必進行絕緣處理。
輸出動作
| 導線顏色 | 輸出動作 | |
|---|---|---|
| 輸出1 | 黑 | 入光時ON |
| 輸出2 | 白 | 遮光時ON |
PNP輸出型
輸入·輸出電路圖
(註1) :不使用的輸出線請務必進行絕緣處理。
連接圖
(註1) :不使用的輸出線請務必進行絕緣處理。
輸出動作
| 導線顏色 | 輸出動作 | |
|---|---|---|
| 輸出1 | 黑 | 入光時ON |
| 輸出2 | 白 | 遮光時ON |
------------------------------ Tab7 showing ------------------------------
檢測特性
※代表示例
檢測位置特性
------------------------------ Tab8 showing ------------------------------

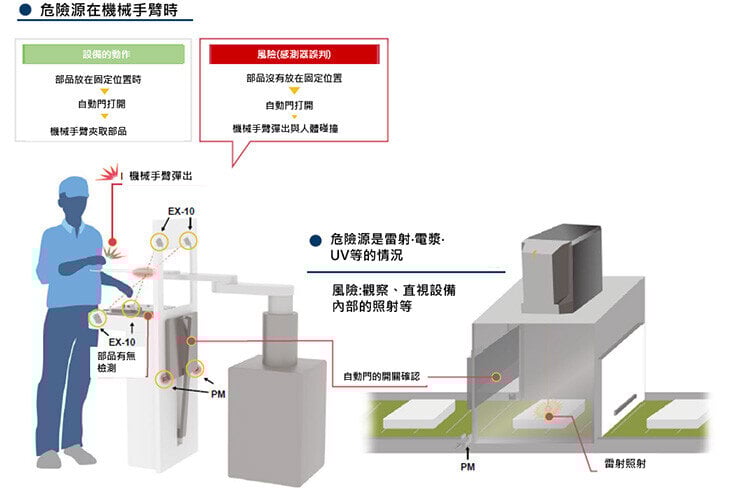

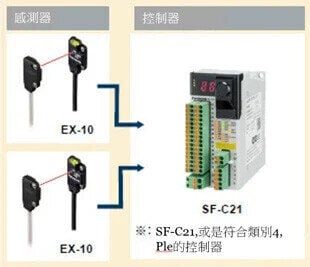

- PM-□45符合國際標準ISO 13849-1（類別1，PLc），也可用作人體間接保護的檢測裝置。
- 將PM-□45作為安全系統的一部分使用時，請參閱「When Using for Safety Applications」，其中總結了安全注意事項。 「When Using for Safety Applications」為將本產品作為安全系統的一部分使用時，您必須遵循的預防措施，以防止人身傷害和財產損失。「Whensing for Safety Applications」請從以下網址下載。
>>點擊此處下載「When Using for Safety Applications」
安裝
| 螺絲 | 彈簧墊圈 | 平墊圈 | 緊固扭矩 |
|---|---|---|---|
| M3螺絲 | 1枚 | ø6mm（小型圓形） | 0.5N・m |
- 用螺絲固定主體時，請嚴格遵守以下條件。
關於延長電線
- 若使用截面積為0.3mm2以上的電線全長可延長至100m，但延長電線會造成電壓降低，因此，請確保感測器的帶連接器電線一側以及端子上的供給電壓處於額定範圍內。
不過，當包括感測器附帶電線在內的電線全長為下列數值時，則無需確認電壓。
| 延長電線 導線導體截面積 | 電線全長 |
|---|---|
| 0.08～0.1mm2 | 5m |
| 0.2mm2 | 10m |
| 0.3mm2 | 20m |
使用韓國S-mark合規品時
- 連接到本產品上的電源線及輸出線請控制在10m以內。
其他
- 本產品是以在工業環境中使用為目的而開發/製造。
- 由於是設備內藏型，因此，在抗干擾光束方面並未採取特別的措施。請注意不要使光束直射受光部。
- 使用時請避開通電時的過渡狀態（50ms）
- 在灰塵較多的作業現場使用時，請定期使用乾燥、柔軟的布等將投光、受光部位擦拭乾淨。
- 感測器附近有馬達、電磁線圈以及電磁閥等會產生較大突波的裝置時，請在該裝置上安裝突波吸收器。此外，請避免與動力線並行配線，與此同時，在感測器的＋V和0V之間連接電容器，確認突波已完全消失後再使用。
